USB3214

接口类型:Type-C


支持协议:USB3.2(Gen1/2)


正反插:支持


Log输出:支持

产品详情

  • 描述
  • 显示
  • 规格
  • 用户手册
  • 常见问题
  • 固件

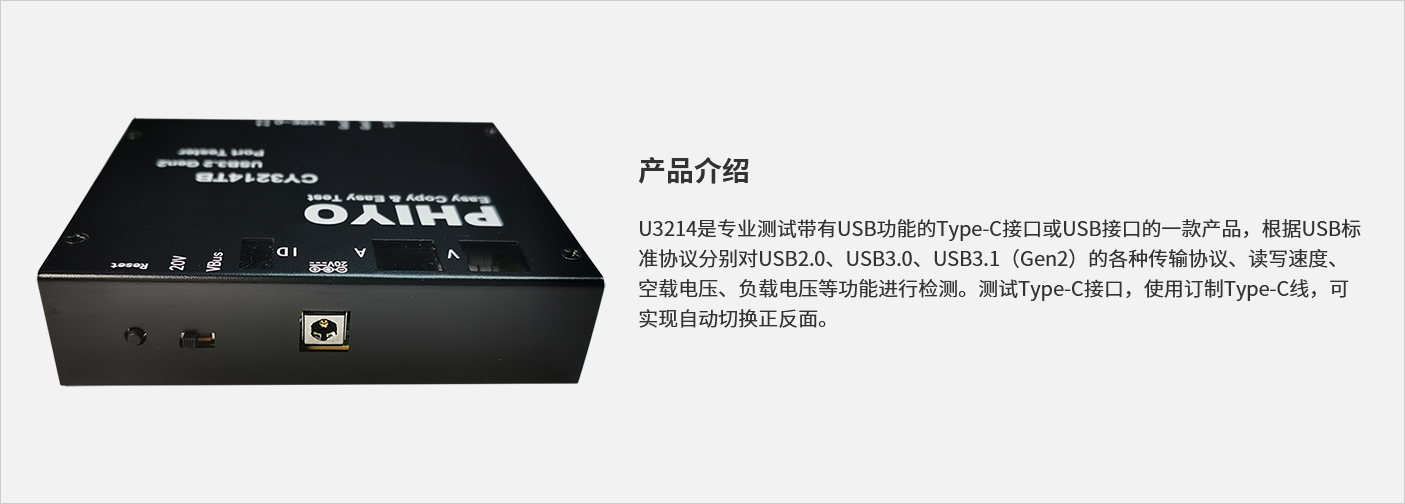

  • 产品介绍


    1671108666594646 拷贝.jpg


    产品特色


    ·  兼容USB标准协议

    ·  支持最高USB3.1(Gen2)功能检测

    ·  兼容Linux、Chrome、Windows7、8、8.1、10操作系统

    ·  支援Type-C和USB两种物理接口的测试

    ·  支持PC、NB、HUB、Docking、Monitor等设备测试

    ·  图形化界面测试,详细记录测试结果信息


    应用领域

    适用于 PC 主板,笔记型电脑,显示器,USB 3.1 集线器,拓展坞等。








    测试效果图





    测试原理




    测试项目


    Test Item

    Support

    Test Item

    Support

    VBUS Detect

    USB 2.0&3.0 R/W Speed Test

    D+/D- Test

    USB 2.0 FS/HS

    V

    SSRX/SSTX Test

    USB 3.0 SS

    V

    INT/BULK/CTRL/ISO

    5V 500mA/900mA Loading Test

    V

    Data Transfer Test

    USB3.1 GEN2 Speed Test

    V


    实测对比


    测试方式

    实测

    U3214BC测试

    USB2.0

    外接USB2.0设备

    自动测试USB2.0、3.1(Gen2),最大支持16端口

    USB3.1

    外接USB3.1设备

    Coverage

    识别设备

    按照USB标准协议进行测试

    用时

    单口25s

    单口5s

    结果判断

    人为判断测试结果

    自动判定,产生测试记录


  • 显示a.jpg显示b.jpg


  • 产品型号

    USB3214

    硬件规格

    USB

    Type-C

    尺寸

    长*宽*高:125mm*103mm*31mm

    重量

    365g

    工作电压

    5V(±0.25V)

    兼容性

    支持操作系统

    Windows 10,windows 8.1,windows 8,windows 7

    Type-C/USB接口兼容性

    USB 2.0&3.2(GEN1,GEN2)

    使用环境

    工作温度范围

    -10℃ ~ 60℃

    工作湿度范围

    10%~85%

    储存湿度范围

    5%~95%


  • Q1:这款USB接口测试产品检测卡关的是USB标准协议吗?

    这款USB接口测试仪兼容USB2.0, USB3.2(Gen1 / Gen2)标准协议。

    Q2:这款USB接口测试产品需要外接供电吗?

    不需要,只需要一根USB3.0数据线进行通讯和供电。同时预留了DC20V外供电接口

    Q3:这款USB接口测试产品本身带有Type-C,是否支持USB Type-A接口的测试?

    支持USB Type-C&Type-A物理接口测试。 可通过USB Type-C  to A口转接线来测试USB Type-A接口

    Q4:如何测试?直接接入被测端口进行测试吗?测试结果如何显示?

    直接连接被测机台,被测机台内安装测试程序,通过测试程序去控制测试仪工作,测试程序显示并记录测试结果。

    Q5:接口测试仪相较传统实测的方式,有什么优点?

    灵活轻便、快速测试、准确判断、结果可追溯、低成本高产出、全面实现自动化。

    Q6:接口测试仪支持Windows操作系统,支持Linux吗?

    兼容Linux、Chrome、Windows7/8、8.1/10/11操作系统、统信UOS。

    Q7:接口测试仪有测试log记录吗?如何输出?

    快速准确的显示测试结果,产生详细测试log,可对接MES系统,可追溯记录。

    Q8:开始测试前,程序设定是否复杂?必须贵司专业人士进行设定和调试吗?

    图形化界面测试,配置程序更简化、清晰明了,零基础快速配置快速开始。

    Q9:贵司接口测试仪,硬件保固多久?软件需要定期升级吗?软件升级需要付费吗?

    硬件保固通常为一年。机种适配、测试稳定的情况下无需升级软件。我司客户享受软件终身免费升级的VIP权益。

    Q10:可以配合自动化公司,实现端口自动化测试吗?

    我司测试仪已配合多家自动化公司,实现了工厂端I/O接口自动化测试,测试稳定。

    Q11:贵司接口测试仪的测试原理是什么?

    测试程序发出命令,测试仪通过被测接口进行协商,内部芯片进行解析,在上位机软件上输出结果。

    Q12:贵司接口测试仪配套的线材是耗材吗?可以用通用的线材替换吗?

    由于测试盒配套的线材不停插拔,有一定的使用寿命。测试盒配套的线材是我司专门定制的,方便配合测试,不建议使用其他线材。
