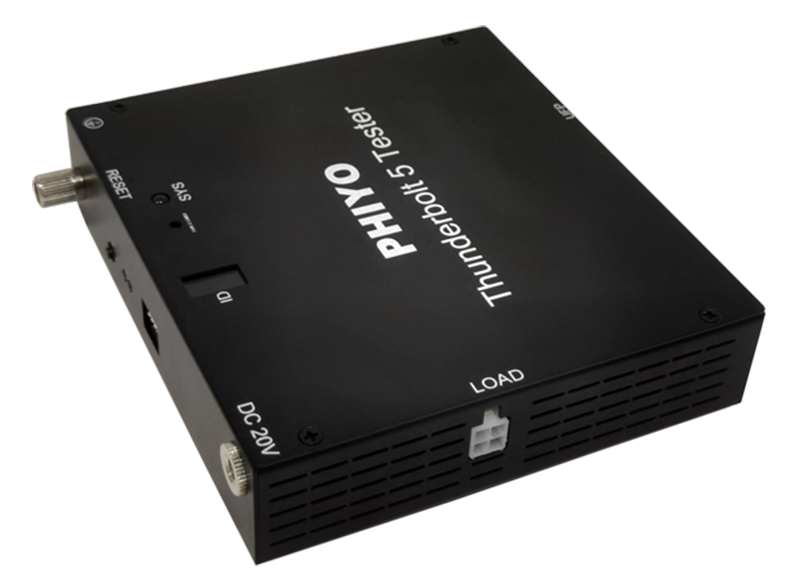

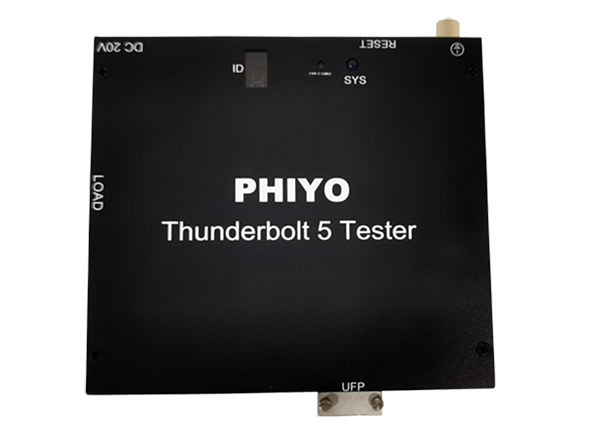

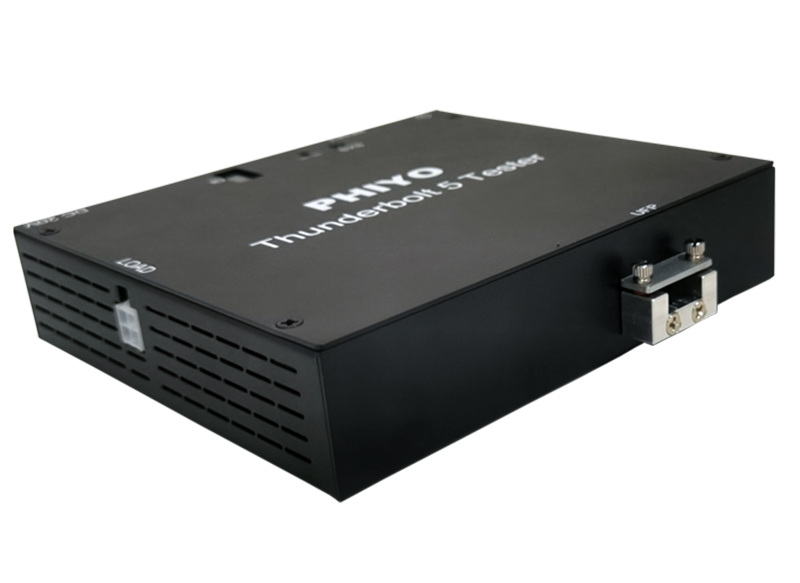

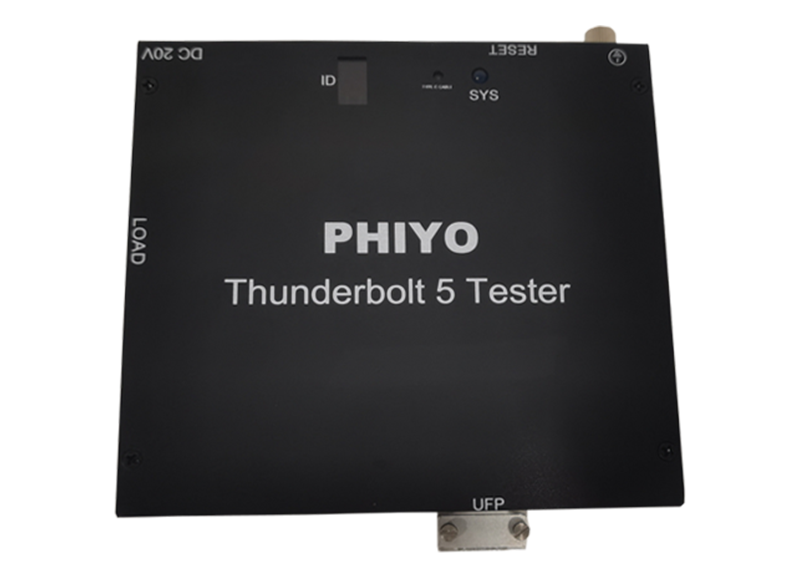

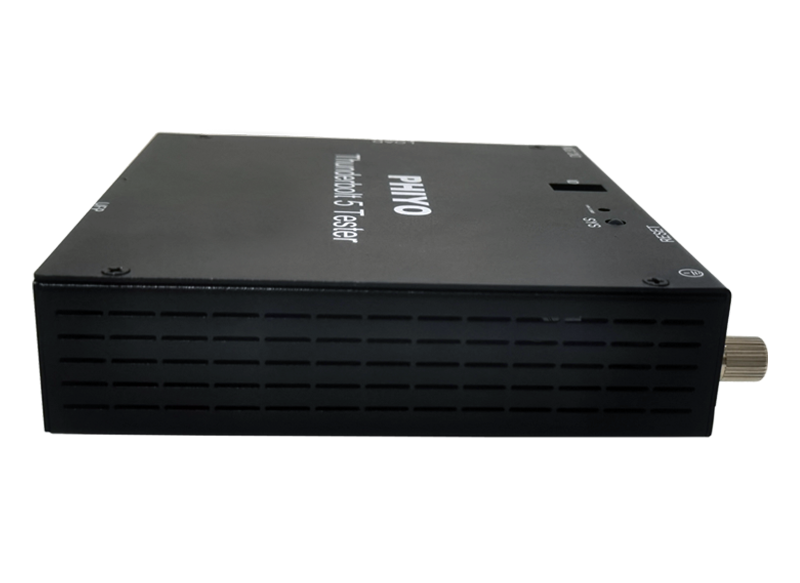

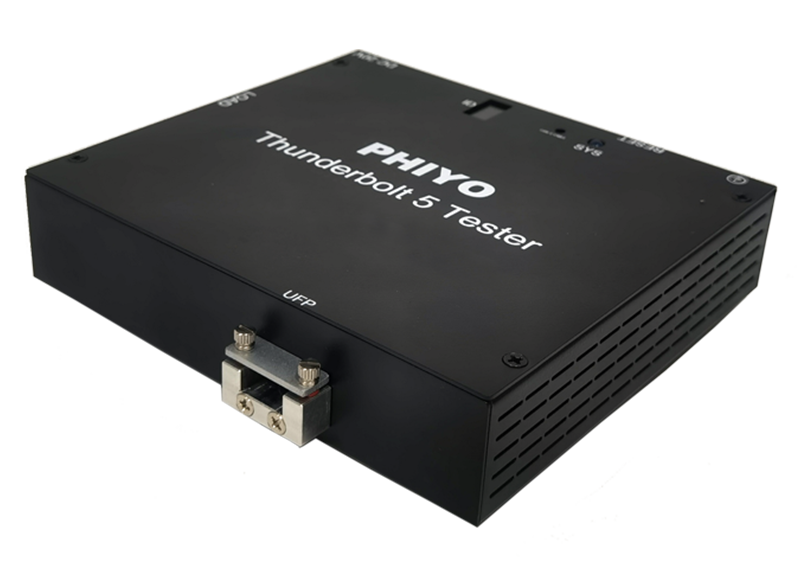

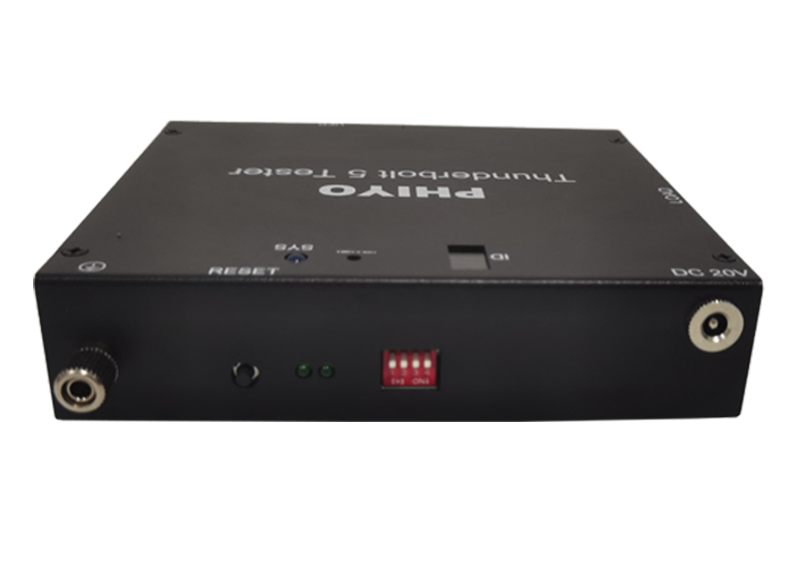

产品功能：TBT-03 是一款由慧鱼（PHIYO）自主开发设计的一款测试 TYPE-C（USB4 &Thunderbolt5/4/3、PD、DP、USB）接口的集成测试方案。

适用范围：适用于电脑主板的 Type-C 接口(USB4&Thunderbolt5/4/3、PD、DP、USB)检测，Type-C 接口扩展坞接口检测等。

支持规范：USB 2.0&3.2(Gen1，Gen2)、USB4V2&Thunderbolt5（80Gbps）Thunderbolt /4/3（40Gbps）、DP1.4、DP2.1、PD3.0、PD3.1。

测试原理说明：

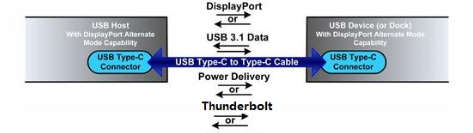

如图(1-1)所示，USB Type-C 接口除了具有基本的 USB 数据传输功能外，同时可支持完整传输 DP 信号，最新的 PD 3.1 标准及支持高速 USB4/Thunderbolt5 80Gbps 传输。TBT03 产品基于标准 Type-C协议，内置 DP 信号解析芯片及 USB PD3.1 控制芯片，涵盖 USB 2.0&3.2(Gen1,Gen2)，高速 80G/S Thunderbolt 3/4/5&USB4 传输， DP 视频&音频输出，PD 充放电，接口正反插功能测试，从而达到对Type-C 接口功能的全面测试。

图 1-1

USB3.2 设备的连接如图(1-2)所示，从测试设备的连接图中可以看出，USB3.2 接口中包含了Enhanced SS，HS/FS/LS 通道，其中 Enhanced SS 通道和 Non-SS 通道是相对独立的。测试设备 USB功能时需要分别对 Enhanced SS 通道和 Non-SS 通道进行测试。

图 1-2

USB Type-C Host 端口定义了 A&B 双通道的链接（图 1-3），且 A&B 双面在信号定义上是对称交叉定义，所以 USB Type-C 端口在界面上可以实现 A&B 两面的通信，这是 USB Type-C 新的特性，TBT-03严格按照 USB Type-C 标准设计，遵照 USB3.2 协议下 Type-C 链接通信机制，只要插入一次测试板通过硬件选择及软件判断严格测试 Type-C A&B 两面 Enhanced SS 通道&Non-SS 通道的检测。

此外 TBT-03 基于 DP 协议下内置高速切换 IC，实现了 USB3.2 协议下 TX 与 RX 各 2 组信号到 DP模式的快速切换，并检测 DP 功能；内置 Thunderbolt 芯片检测雷电功能；另搭配 PD3.1 协议 IC 通过 CC 信号的切换与 Host PC 实现 Type-C 接口下电源的侦测。

图 1-3

• 支持 Windows 7/8/8.1/10/11、Linux、MAC iOS 及

Chrome 操作系统；

• 兼容 USB 2.0&3.2(Gen1,Gen2)协议标准；专业检测 USB4&Thunderbolt5/4/3

接口功能，支援Thunderbolt&USB4.0（40Gbps&80Gbps）速率测试；

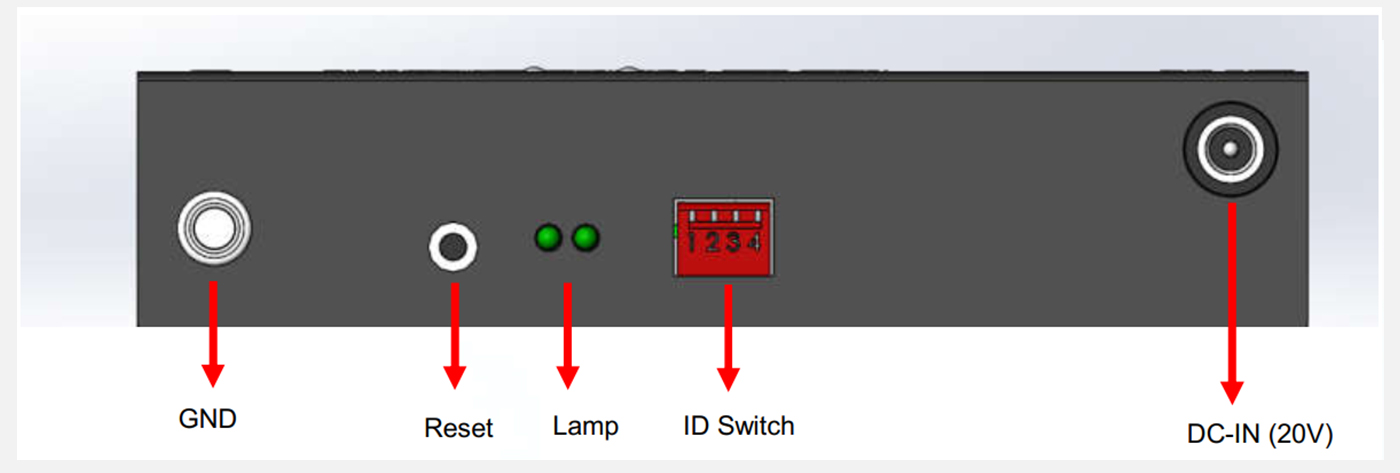

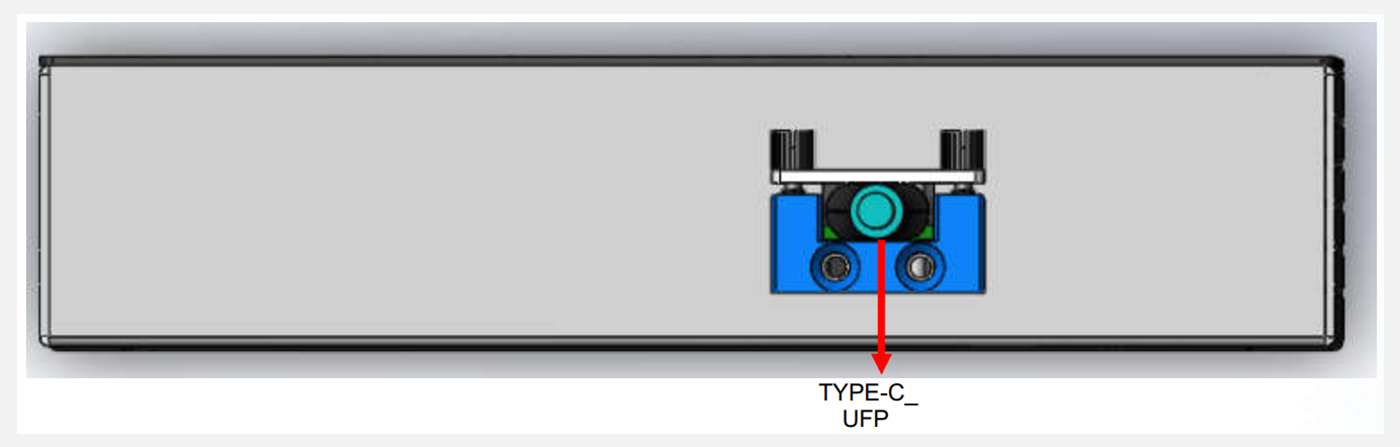

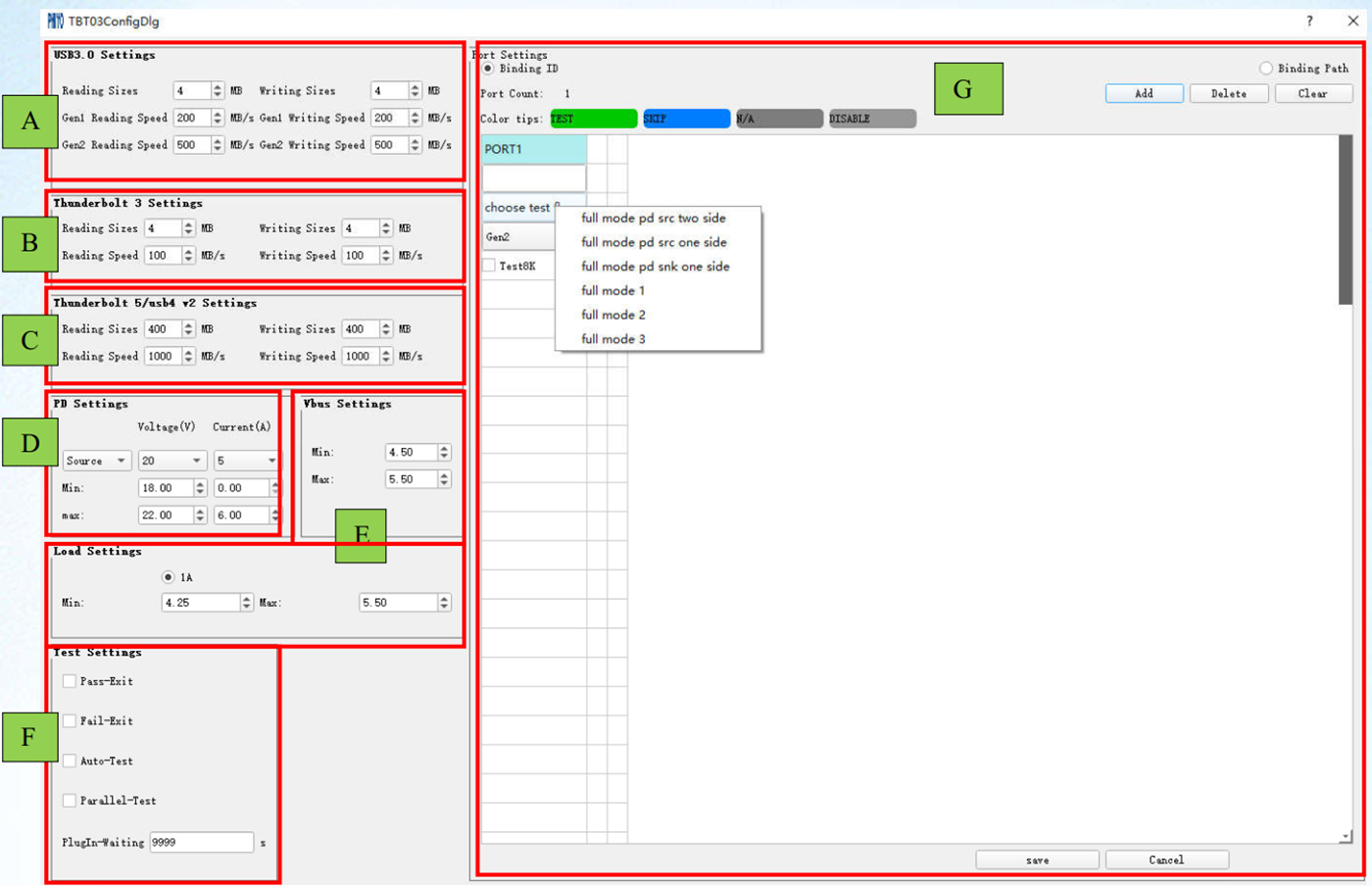

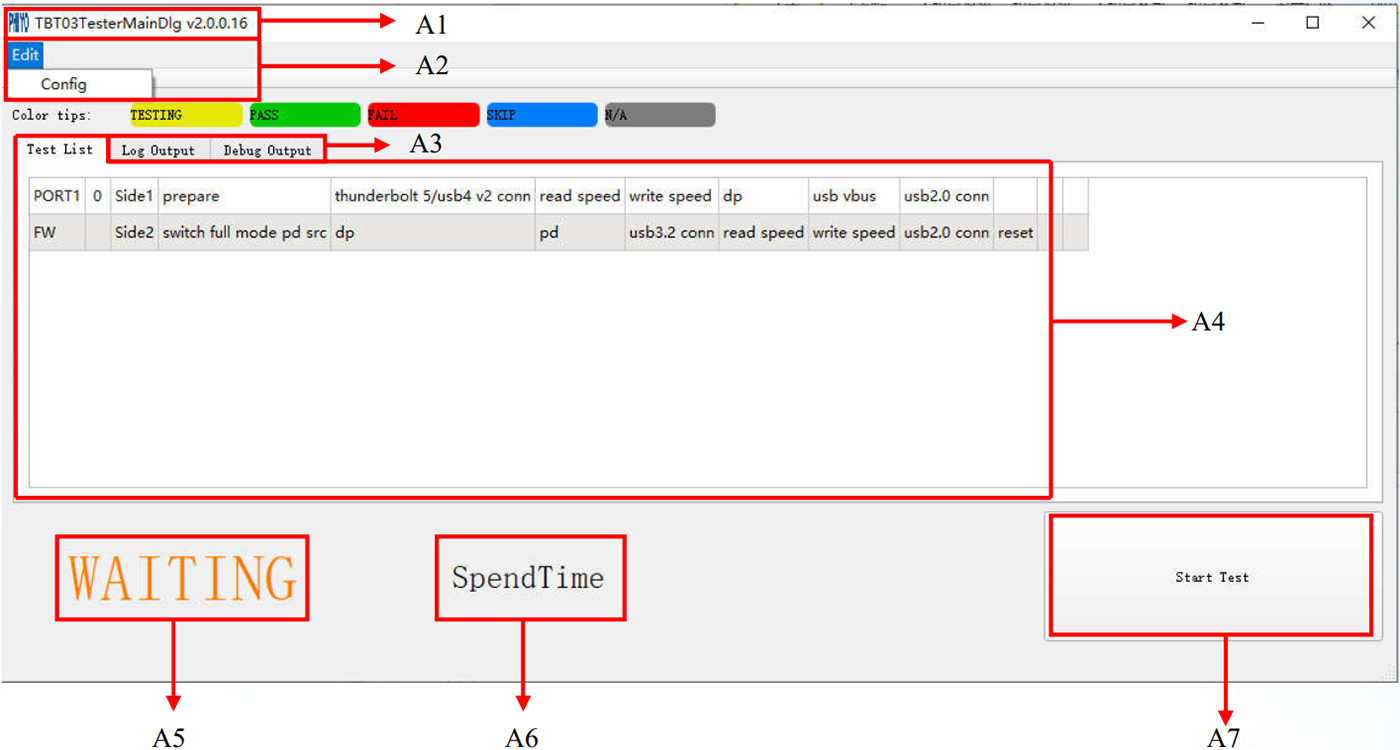

A1—测试程序版本信息

A2—测试程序配置界面设定控件

栏位 A:

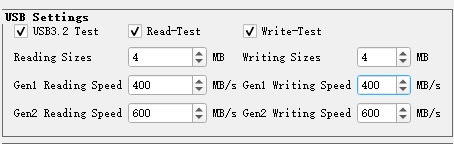

USB3.2 测试项目配置栏位：

USB3.2 测试开启关闭控件，读取及写入测试开启关闭控件，读取及写入数据块 size 设定，默认都为4MB，Gen1（5Gbps）读取及写入速率下限制设定栏位;Gen2（10Gbps）读取及写入速率下限值设定栏位

栏位 B:

Thunderbolt3 测试项目配置栏位：

Thunderbolt 测试开启关闭控件,读取及写入开启关闭控件, 读取及写入数据块 size 设定，默认都为100MB，Thunderbolt 读取及写入速率下限制设定栏位,此部分可以根据机器实际测试平均值来定义。

栏位 C:

Thunderbolt5/usb4 v2 测试项目配置栏位：

Thunderbolt5/usb4 v2 测试开启关闭控件,读取及写入开启关闭控件, 读取及写入数据块 size 设定，默认都为 100MB，Thunderbolt 读取及写入速率下限制设定栏位,此部分可以根据机器实际测试平均值来定义。

栏位 D:

PD 测试相关项目定义：包括 PD 电压及电流相关项目开启及关闭控件，包括 PD role 的定义： Source&Sink；

PD Source 代表测试盒类比 PD 适配器（亦可比作 Host）可以给设备供电;
PD Sink 代表测试盒类比为 PD 传输设备（亦可比作 Sink）;

在我们测试笔记本 C 口往往都是要配置为 Source，且电压及电流可以根据此机种 C 口对应的 PD 规格来定义，测试盒最大支持 20V/5A（100W）供电能力，测试项目的电压及电流根据设定的 PDO 设定20V+/-5%设定电压的下限及上限值，电流只要设定下限值即可，默认设定 0.1A。

栏位 E:

TYPE-C 接口 USB 模式下 VBUS 及其 Load 测试设定，空载 VBUS 设定范围 follow USB 协议规范定义为4.45V—5.25V.

Load 测试需根据机种本身设定确认支持的电流负载规格设定。

栏位 F:

软件测试相关设定：

Auto-Test 为自动测试控件，勾选后，软件打开即会自动测试；

PASS—Exit 为测试 PASS 后软件退出控件，勾选后，软件测试 PASS 后会自动退出；

FAIL—Exit 为测试 FAIL 后软件退出控件，勾选后，软件测试 FAIL 后会自动退出；

Parallel-Test 为并行测试控件，适配与多端口测试模式下的并行测试；

PlugIn-Waiting[]为等待设备接入控件，方框内数值为等待设备接入的时间设定，单位为秒，应用模式是开启自动测试，软件开启后等待设备接入时间，如果在此范围内没有接入测试盒，则软件会报 FAIL。

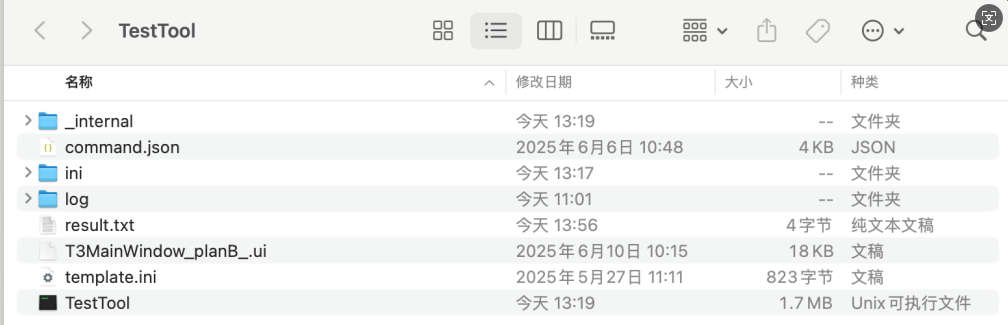

1.软件及配置文件介绍：

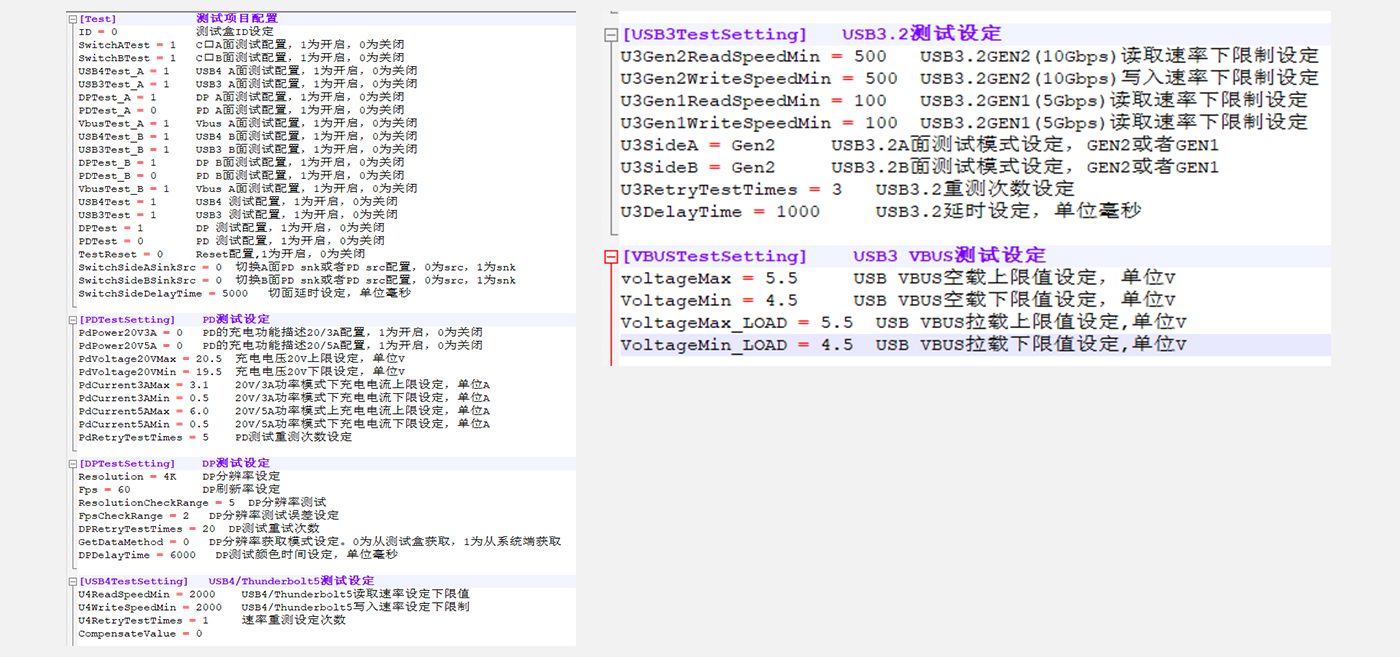

ini 文件夹--测试流程项目配置文件

log 文件夹—记录保存测试程序执行的 detail&Debug log result.txt—测试总结果记录文件

TestTool—测试主程序

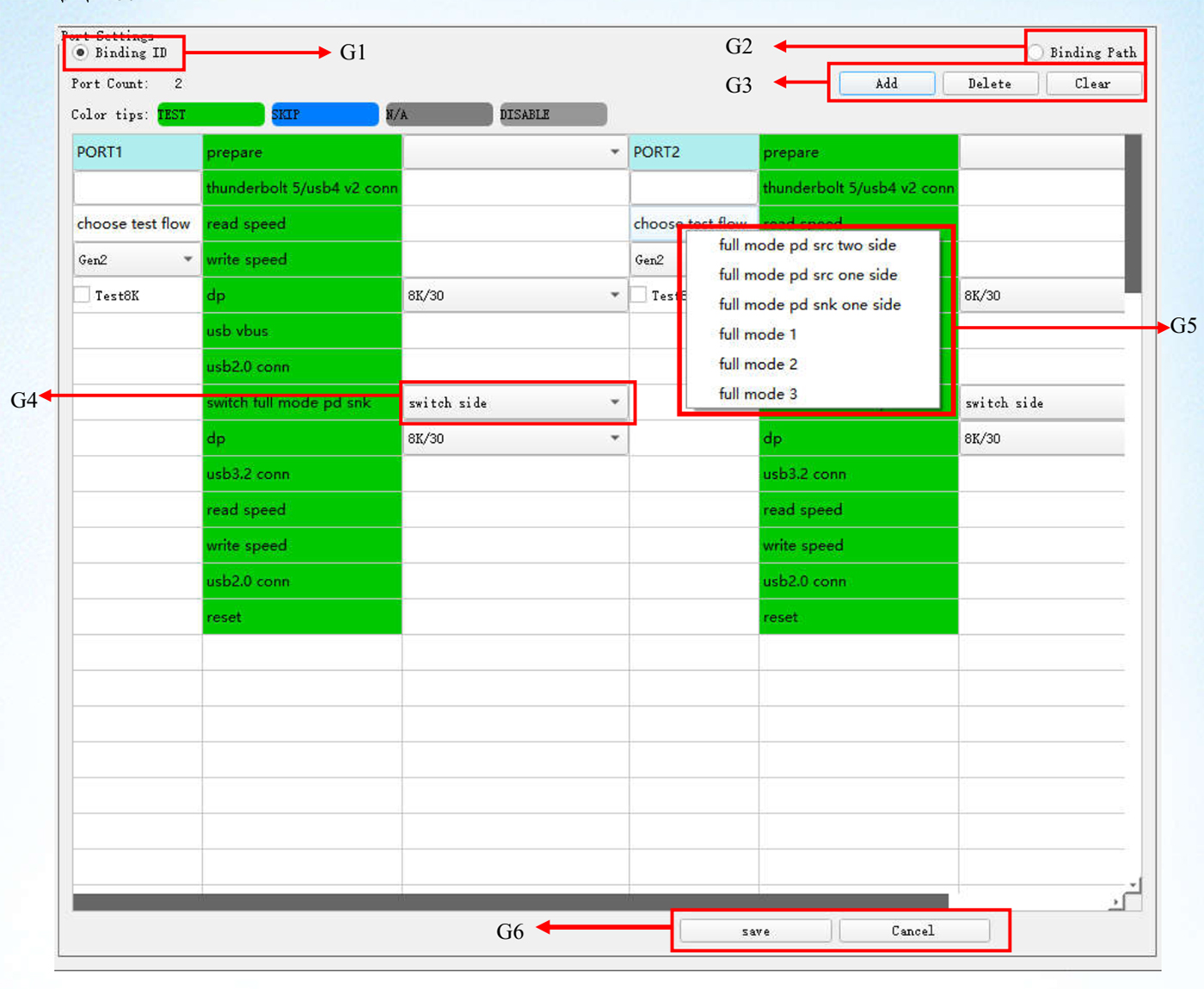

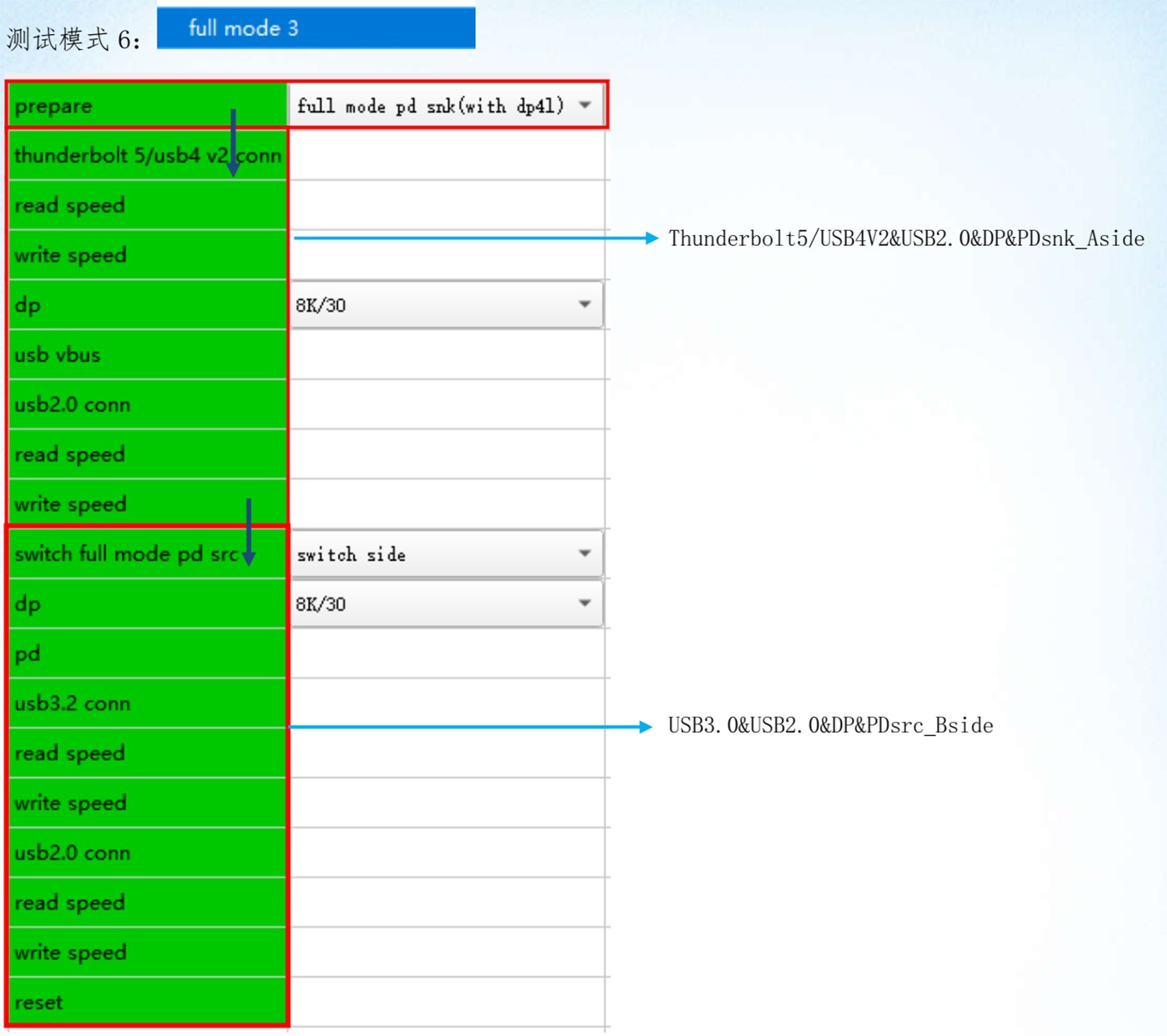

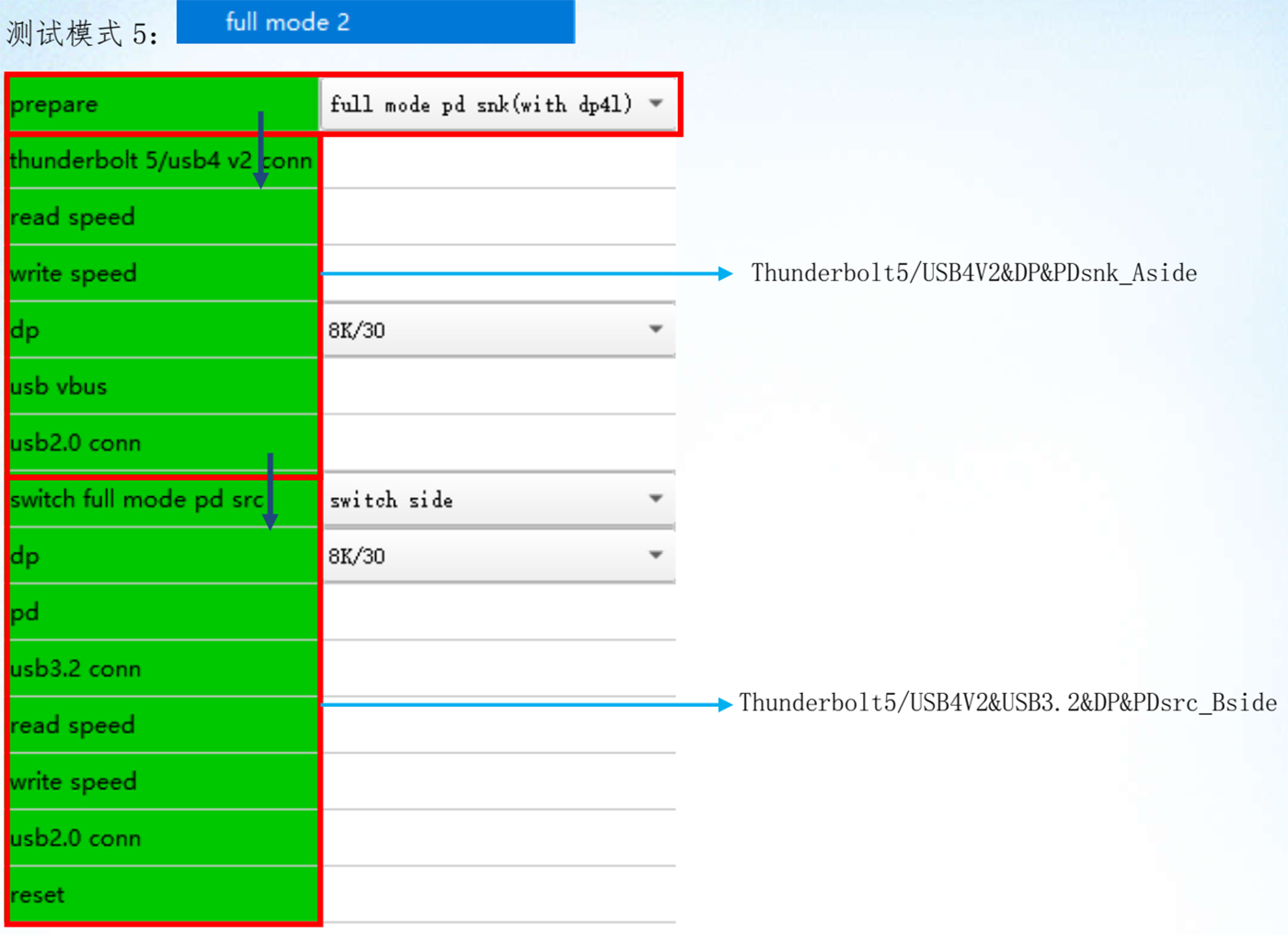

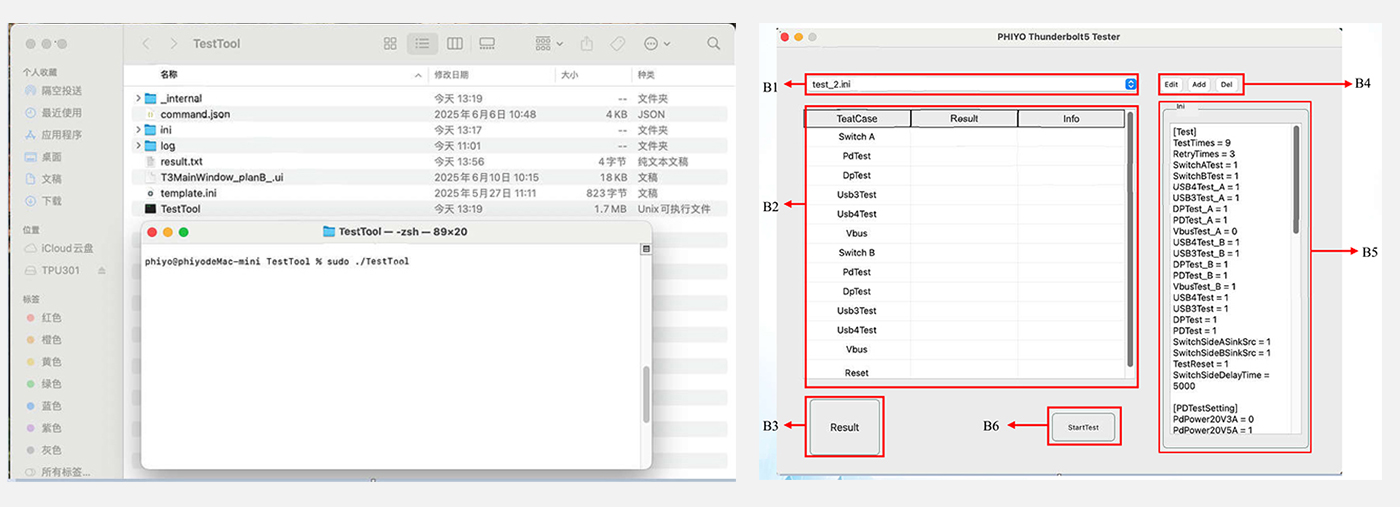

B1—当前测试配置项

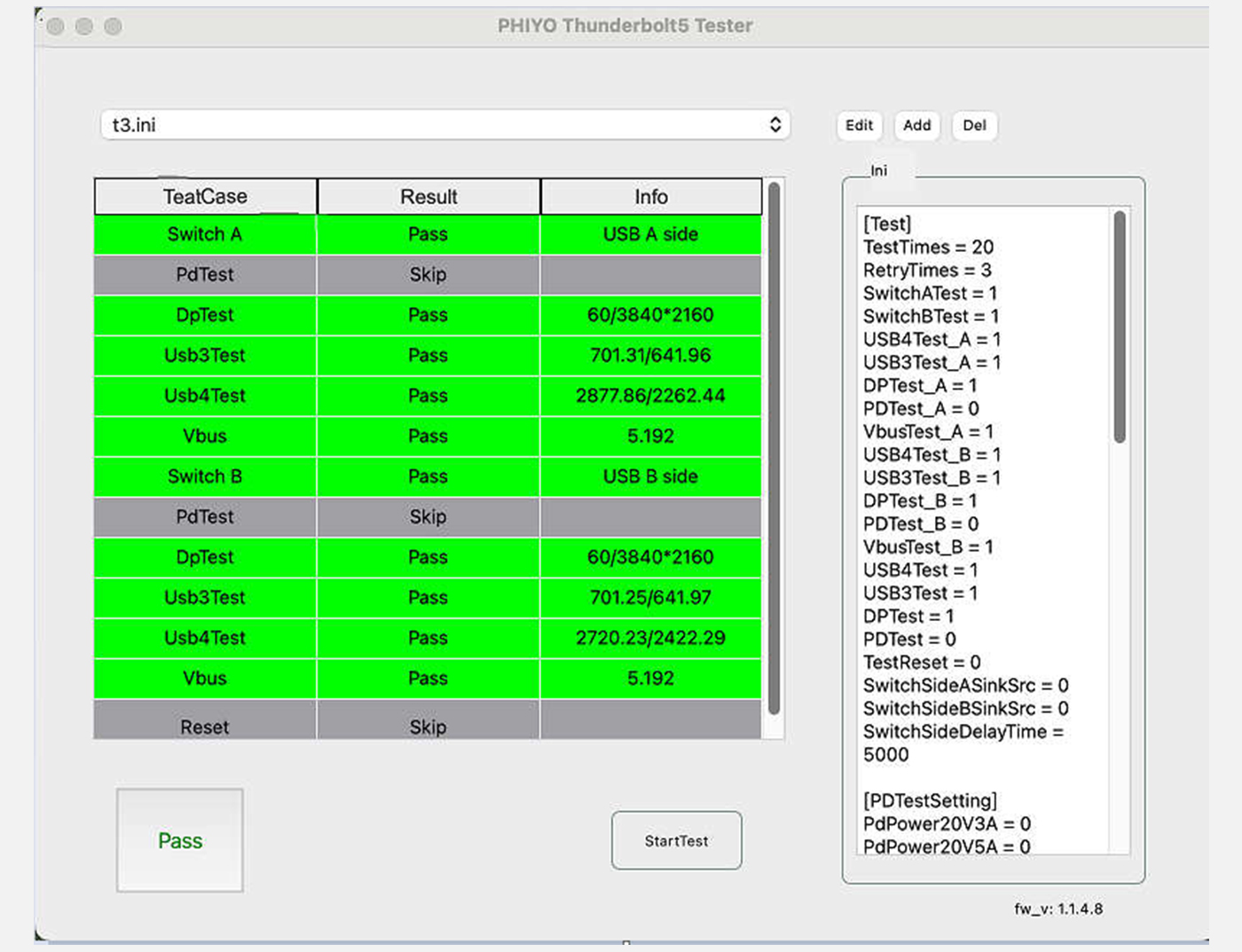

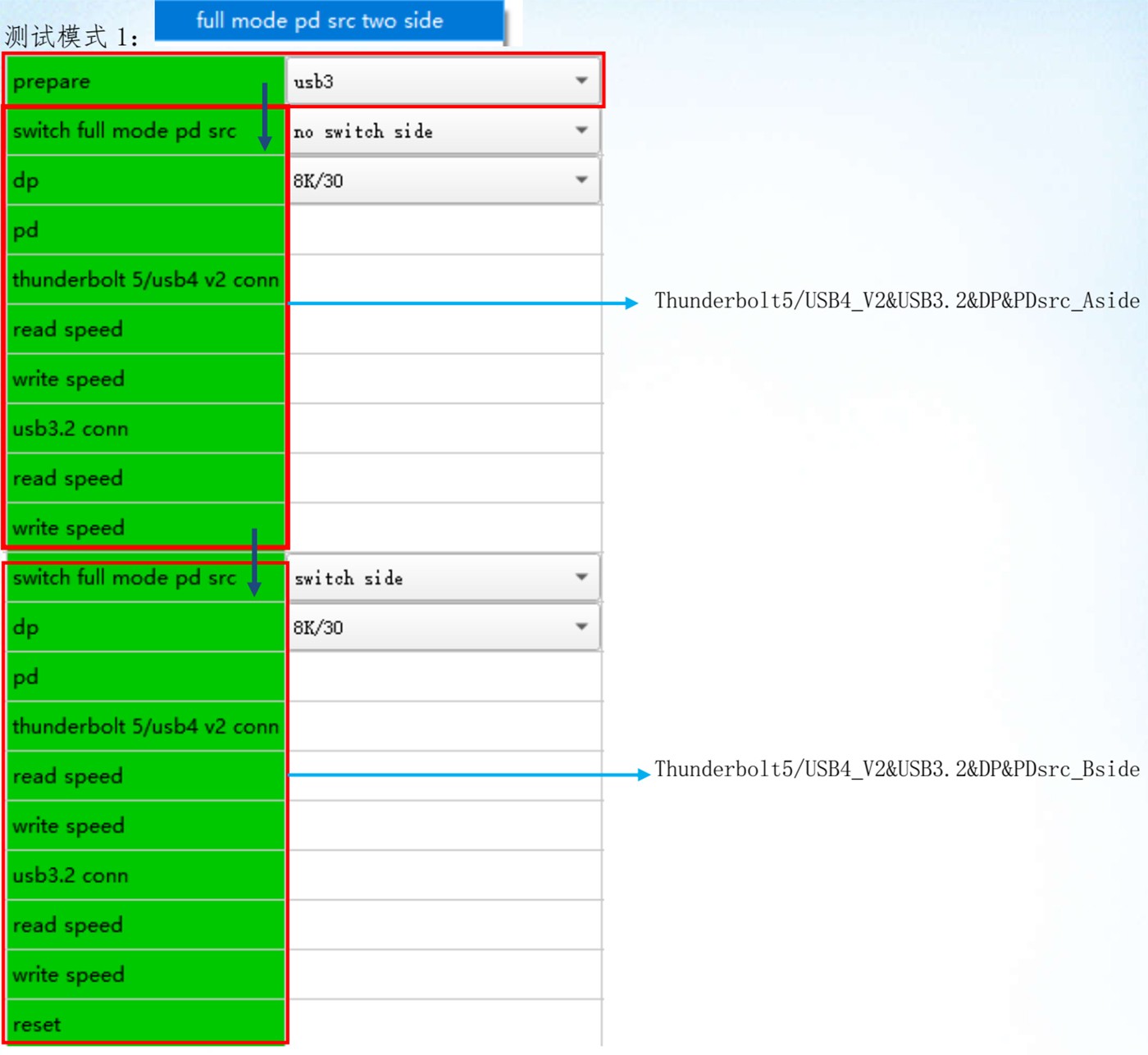

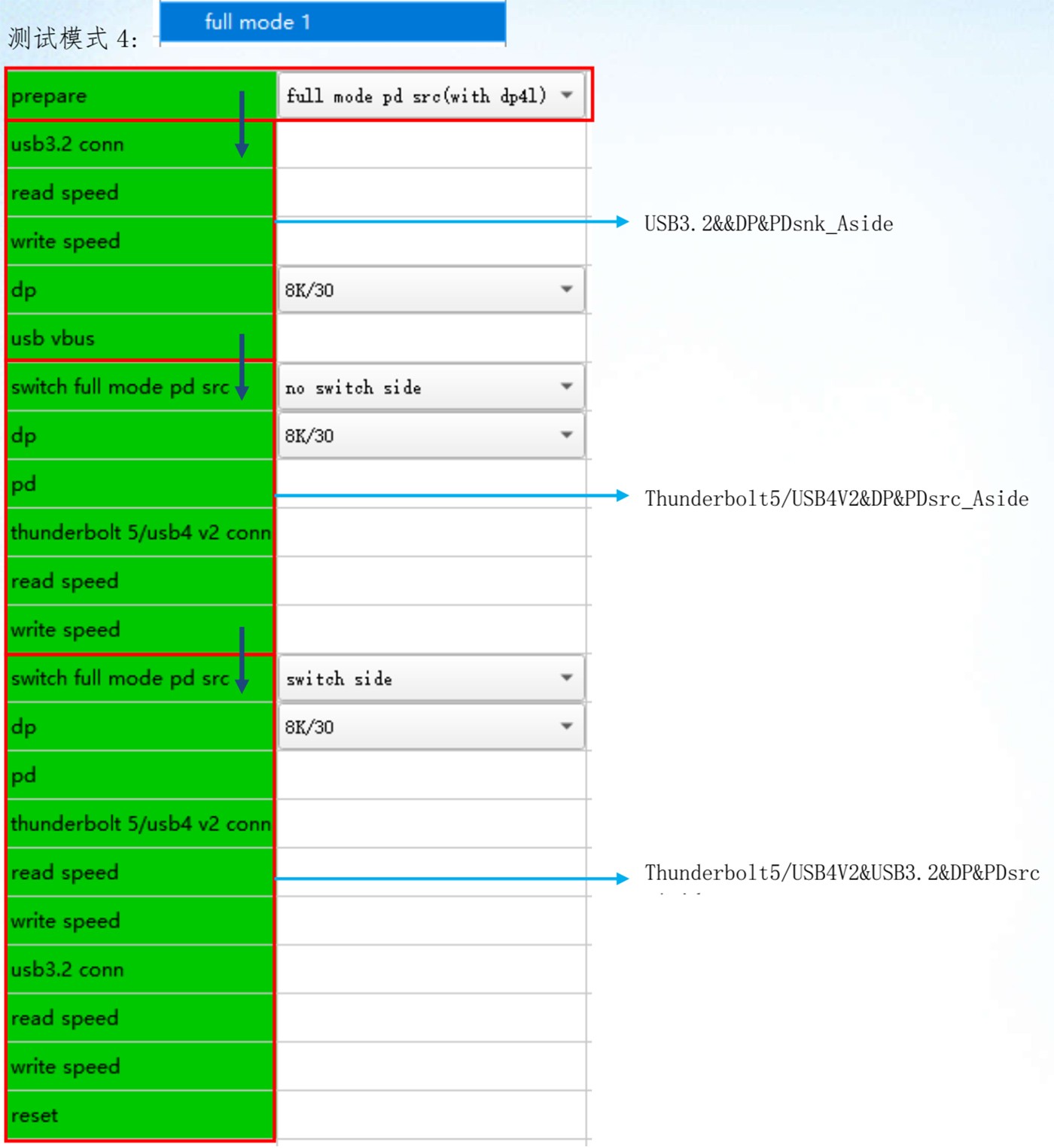

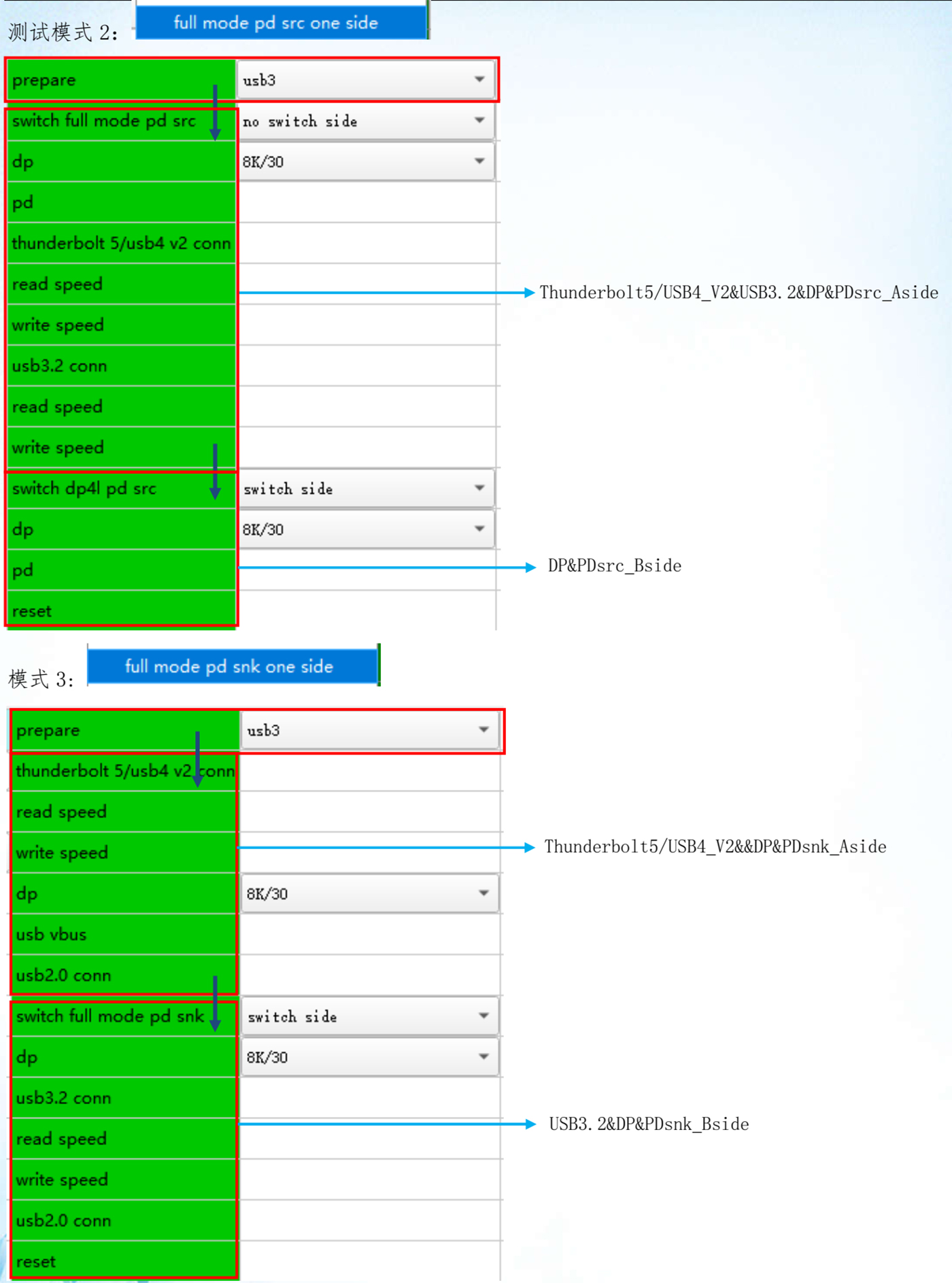

B2—测试项目流程显示栏位

标题

描述

Q1:软件打开后不正常执行测试
