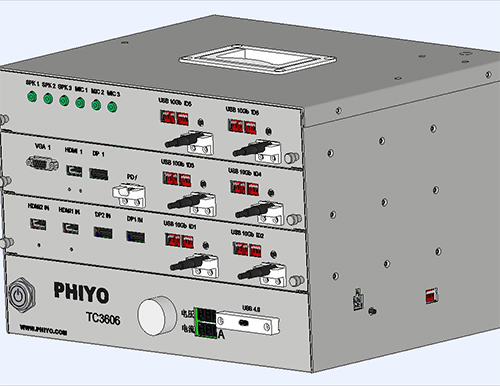

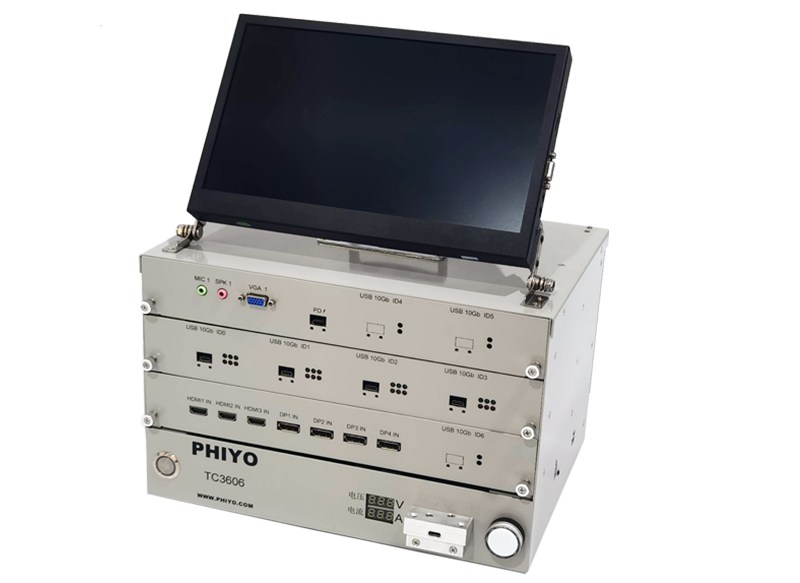

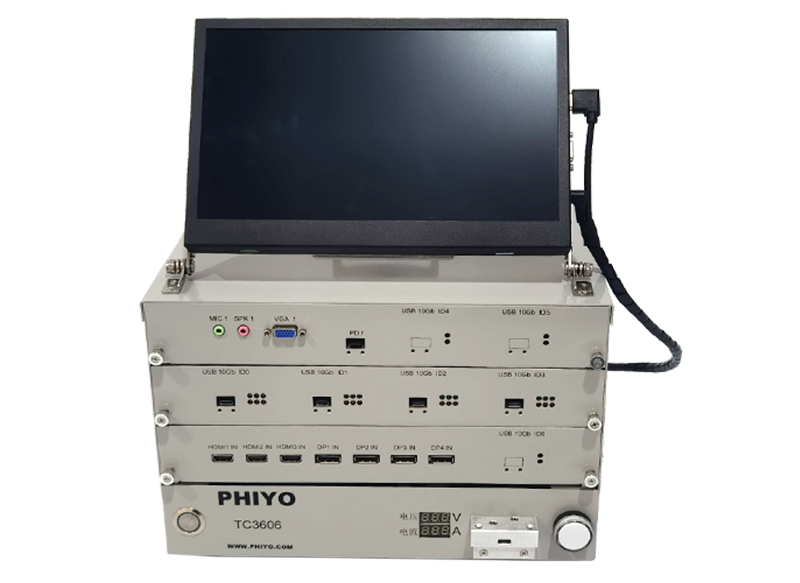

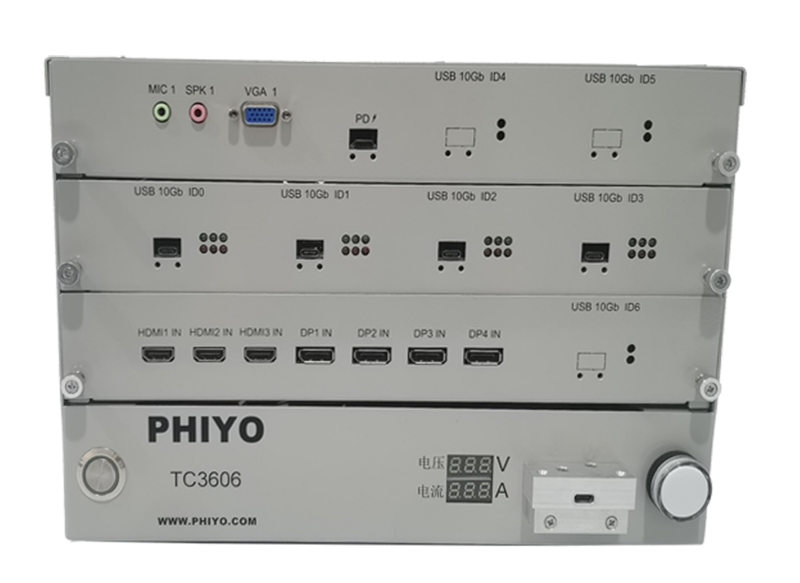

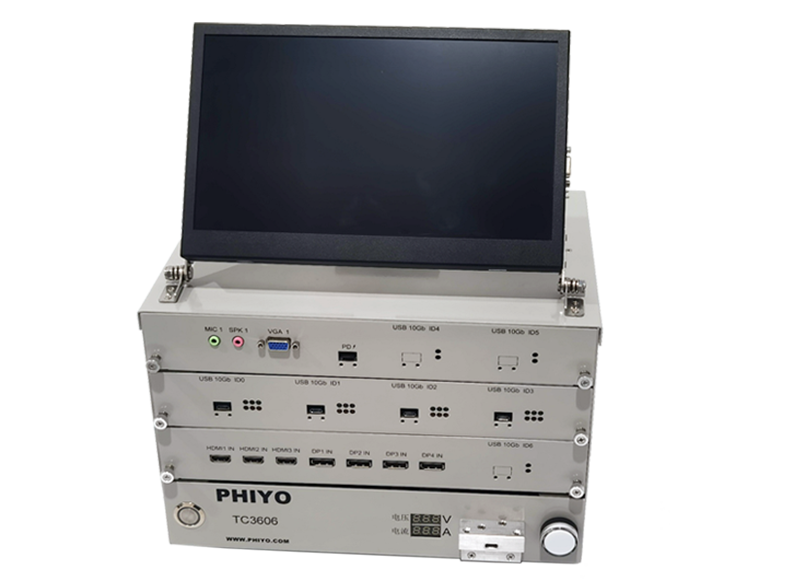

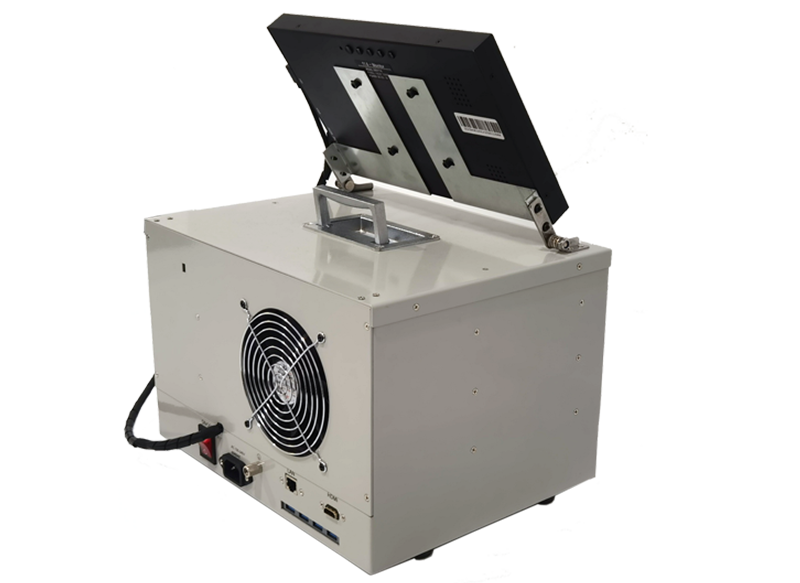

1. 支持USB4(40Gbps)、 USB3.2 Gen2(10Gbps)、 DP1.4及HDMI2.1标准。

2. 支持PD3.1规范， 能够和待测设备通讯， 获得正确的上行充电电压和电流， 提供拉载接线柱， 同时有电压电流监测电路， 自动判断PD功能好坏。

3. 最高支持7680*4320@30Hz视频信号输出， 4 LANE传输DP信号。

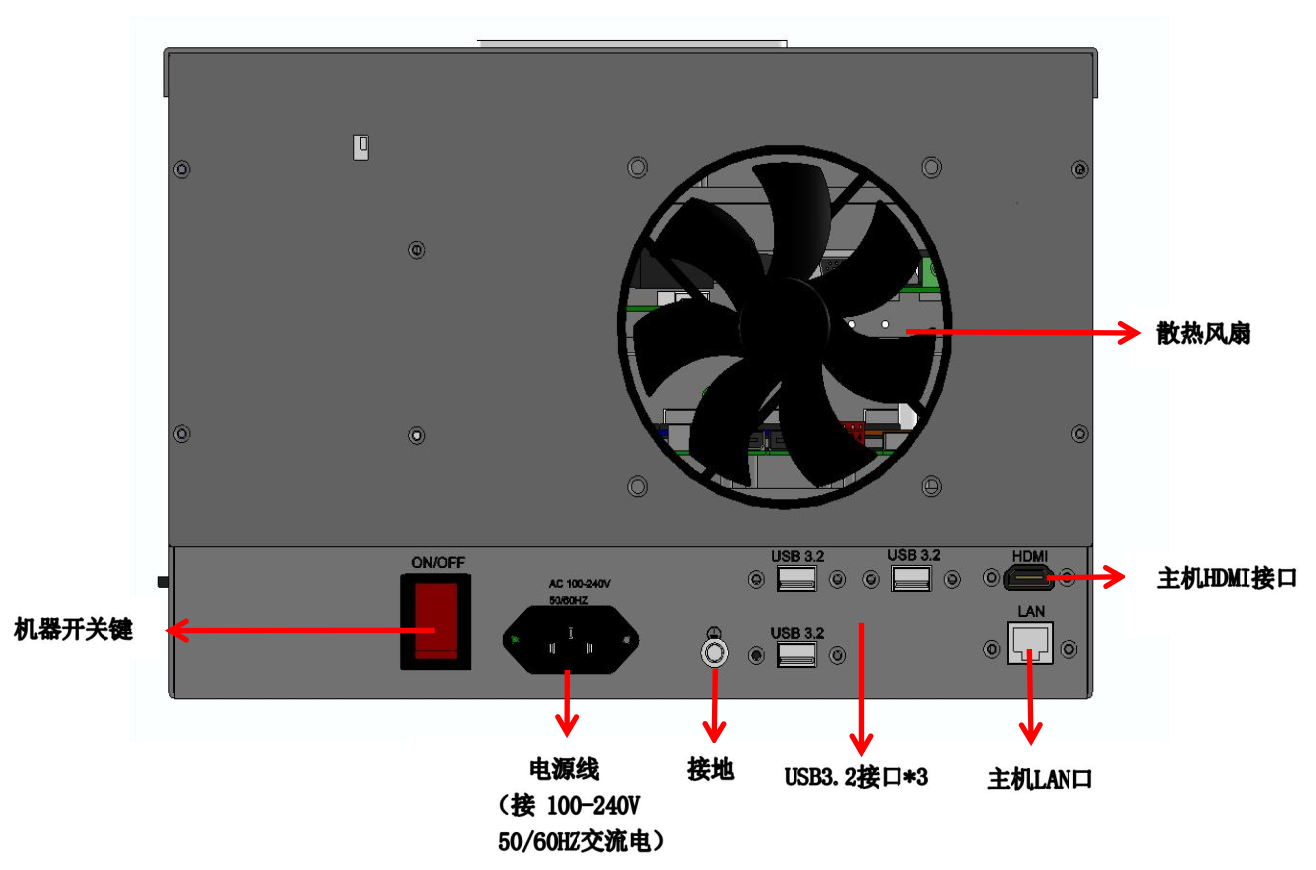

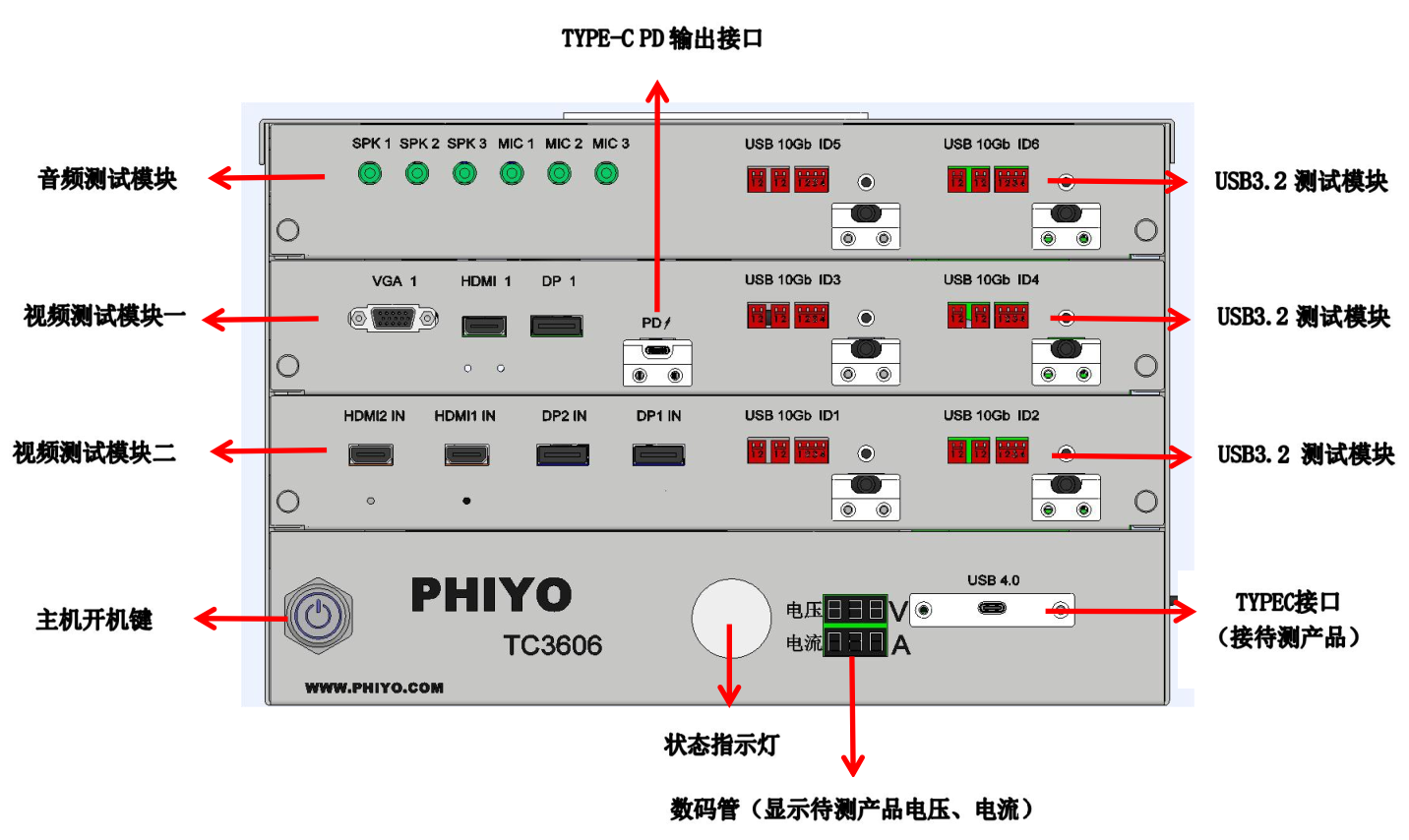

4. 前面板配备独立的LED指示灯， 用以指示测试结果， 并配备两块LED数码管用以显示待测产品的工作电压及电流， 可以cover VBUS是否存在开路及短路问题。

5. 提供6个USB3.2测试模块， 一个音频（ MIC&SPK） 测试模块， 三个DP1.2测试模块(其中一个支持2K/4K@30HZ,两个支持2K/4K@60HZ)、 两个HDMI2.0测试模块（ 支持2K/4K@60HZ） 、 一个HDMI1.4a测试模块（ 支持2K/4K@30HZ） 、一个VGA测试模块（ 支持1920*1080@60HZ） ， 且所有测试模块可根据客户需求做增减或不同的搭配。

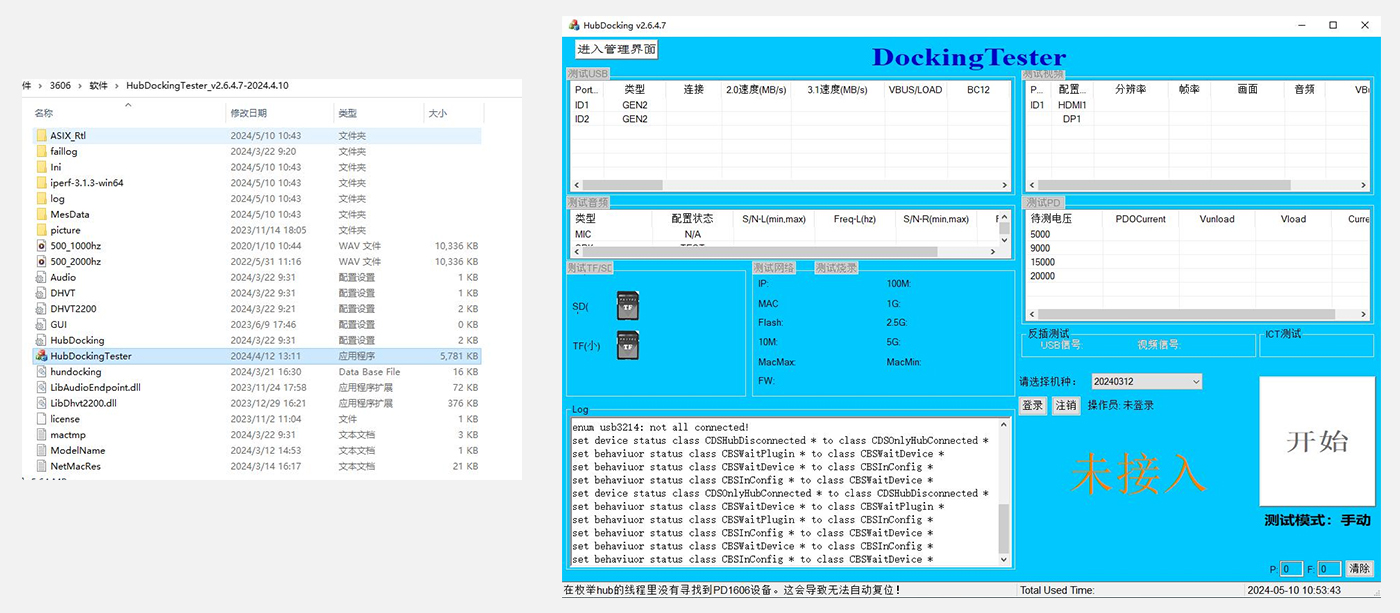

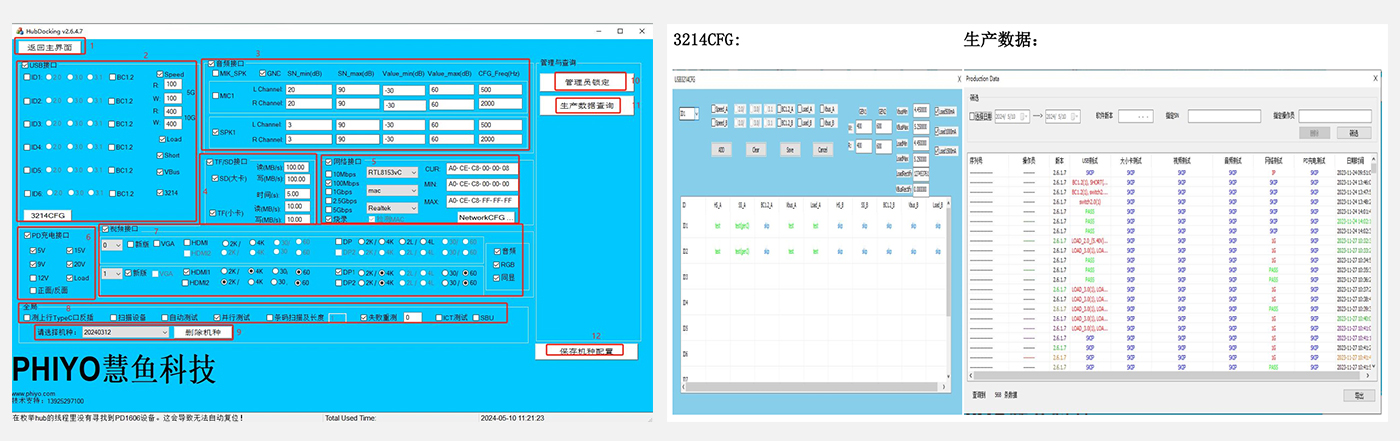

6. 可根据客户测试需要订制测试用的界面软件。

7. 兼容市面上常见Docking、 Dongle、 Adapter等Type-C接口设备。

如图(1-1)所示， 对于每个USB设备来说， 都有一个或者多个Host控制器的设备， 该Host控制器和一个Root Hub作为一个整体。 这个Root Hub下可以接多级的Hub， 每个子Hub又可以接子Hub。 每个USB设备作为一个节点接在不同级别的Hub上。

图1-1

从测试设备的连接图(1-2)中可以看出， USB 3.0包含了SS， HS， FS， LS通道， 其中SS通道和Non-SS通道是相对独立的。 测试USB功能时需要分别对SS通道和Non-SS通道进行测试。 用户将USB测试板连接到待测设备USB端口（ USB Host） 中， 在操作系统设备管理器中被枚举， 配合测试程序， 对系统下被枚举设备（ USB Device） 与USB端口进行检测。 同时内置USB BC1.2控制芯片， 实现对USB设备类型、 工作模式、 数据传输、 供电带载等全面的功能性测试。

图1-2

两位拨码（ 左侧） ： 1号拨码用来控制电源， 上拨时使用USB A转C 5V自供电， 下拨时使用20V外供电。 2号拨码仅用来更新FW时使用， 上拨正常测试， 下拨进入烧录模式更新FW。

两位拨码（ 右侧） ： 1 号拨码用来控制测试时接入的线缆， 上拨时使用 USB-A 转 C 线缆， 下拨时使用 USB-C 线缆。 2 号拨码用来控制测试盒初始状态， 上拨处于 3.2 GEN 2 模式， 下拨处于 3.2 GEN 1 模式。

四位拨码： 1~4号拨码开关： 控制ID（ 0~9） (注意： 多个板子同时连接时， 测试板设备编号不能重复！ )

如下图所示， 测试板将HOST端（ Phone&PC） 音源文件采集取样， 具体做A/D ADC的采样与标准音频文件进行参数比对， 然后将采样的参数返回与软件做判定。

音频传输的传输参数及测试板测试说明：

信噪比（ S/N） ： 有效音源与环境音的比值， 此比值体现传输端的传输音源品质， 利用傅里叶算法将有效音源与环境音分别提取做比较；

音量(Value)： 传输端声音响度， 此项会检测到传输端的模拟信号的电压幅值；
左右声道频率（ Freq） ： 传输端声音频率的检测， 左声道与右声道是否存在串音的检测；

图一（测试流程说明）

图二（测试盒解析判断说明示意图）

测试盒内置高速MUX IC及A/D采样电路设计， 测试盒在测试时会将HDMI及DP的高速差分线通过主控IC切换到AD采样电路来判断当前接口是否存在开路或者与GND或者差分线相邻信号脚（P/N） 是否短路。

如上为HDMI及DP的pinout定义， 正常的HDMI的差分线P/N的电平是存在差异的： EX:HDMI的短路测试如下说明：

TMDS1_P=333mv， TMDS1_N=243mv， 我们通过判断P/N间的差值来决定当前的链路是否存在短路， 如果短路后两个信号线的电平就一致， 这样差值应该就会为0或者接近0， 则判断fail，如果与GND短路采样电平也会为0， 则判断fail；

网络测试

方式1：
在全双工模式下测试千兆协议是否正常， DHCP功能是否正常， MAC地址是否OK

方式2：
测试千兆吞吐量是否正常（ 需要用到一台电脑作为服务器） ， DHCP功能是否正常， MAC地址是否OK

TF/SD测试

测试原理：

发送固定大小的数据包然后计算大小卡读写速度

PD测试

支持PD3.1规范， 能够和待测设备通讯， 获得正确的上行充电电压和电流， 提供拉载接线柱，同时有电压电流监测电路， 并可以通过外置数码管显示电压电流。 配合电子负载仪， 通过运行测试软件可以对多组电压（ 5V,9V,12V,15V,20V,28V） 设定不同的拉载电流测试带载能力，并自动判断PD功能好坏。 配合我司自制转接板可实现CC切面， 进行双面功能切换测试。

PS:默认是空载测试， 可以通过机箱右侧的4PIN引脚接入电子负载达到固定负载测试的效果

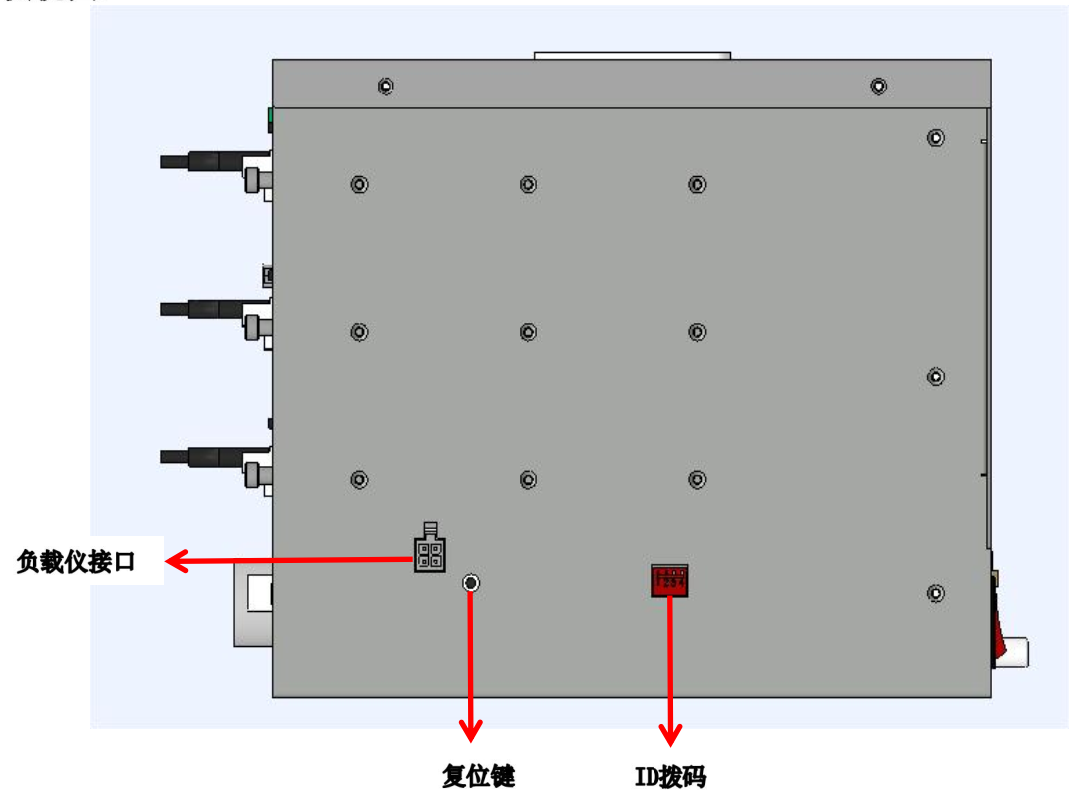

从左向右拨码1上拨控制升级FW（ 上拨后需要复位， 此时电压电流显示为动态循环----， 升级成功后下拨并复位， FW升级完成） ， 拨码2未使用， 拨码3、 4分别对应二进制高位到低位， 拨码向上为0， 拨码向下为1， ID值范围为1~4。 (注意： 多个板子同时连接时， 测试板设备编号不能重复！ )

标题

描述

Q1:USB3.2测试fail
