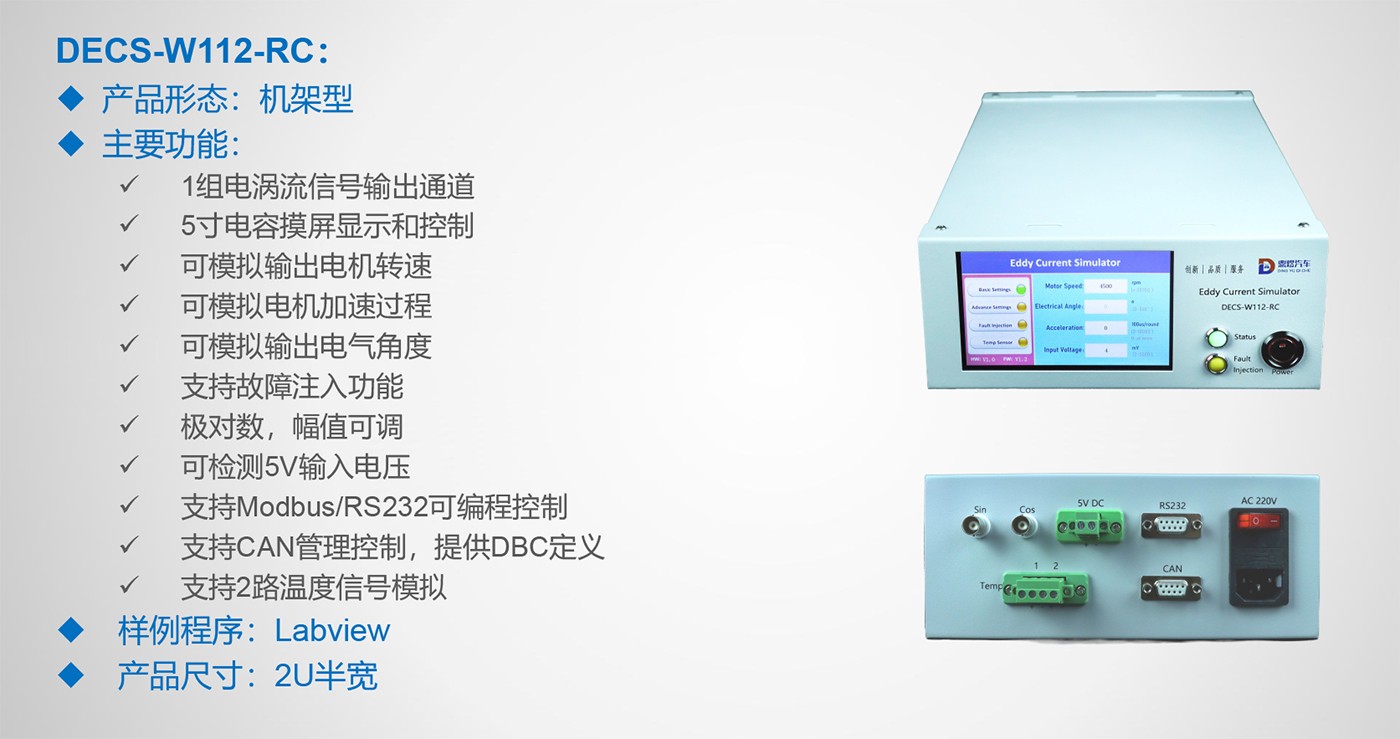

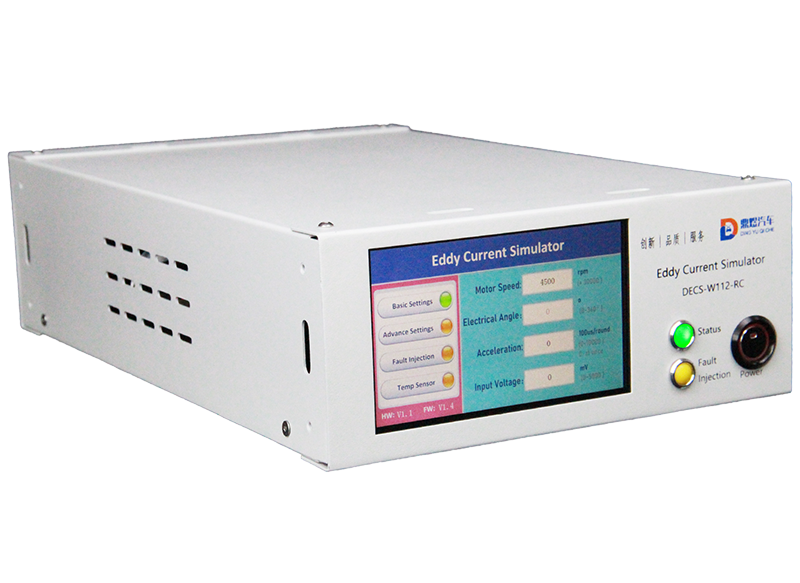

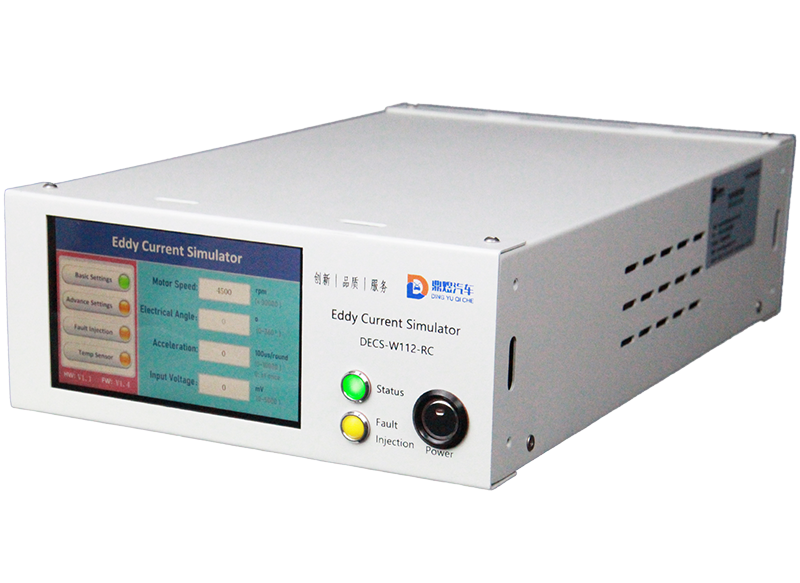

DECS-W112-RC

1

RS232/CAN

5寸电容屏

2

2U半宽

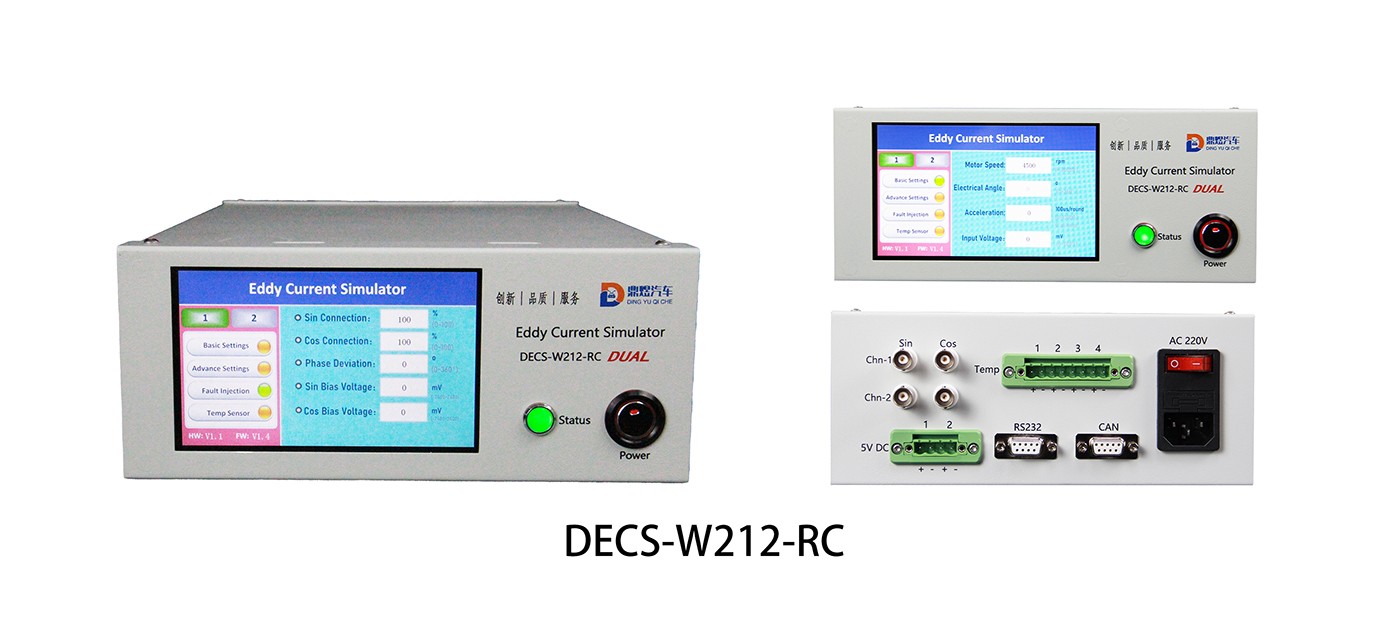

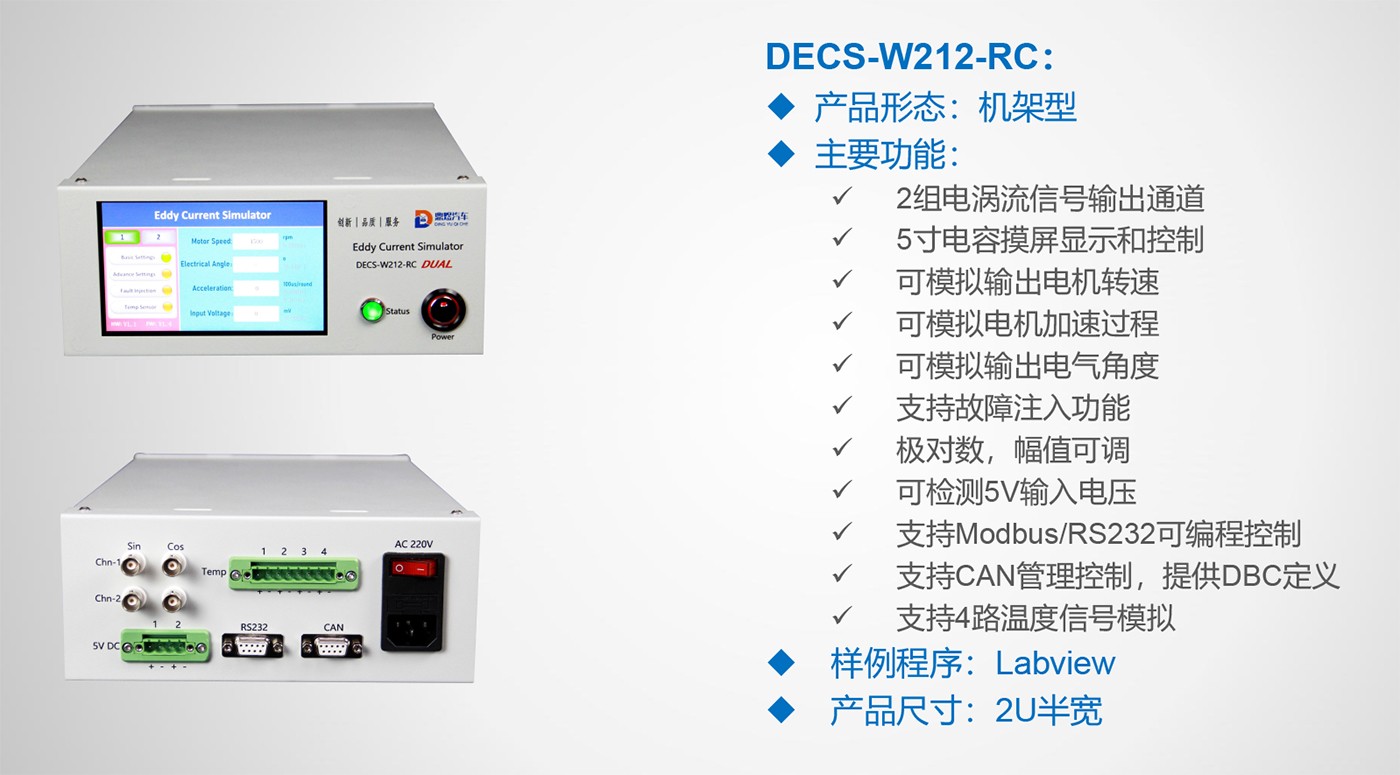

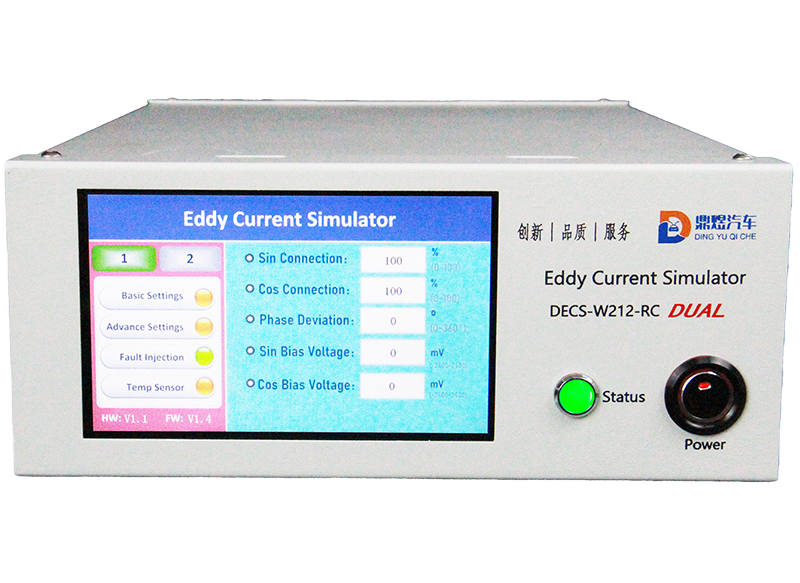

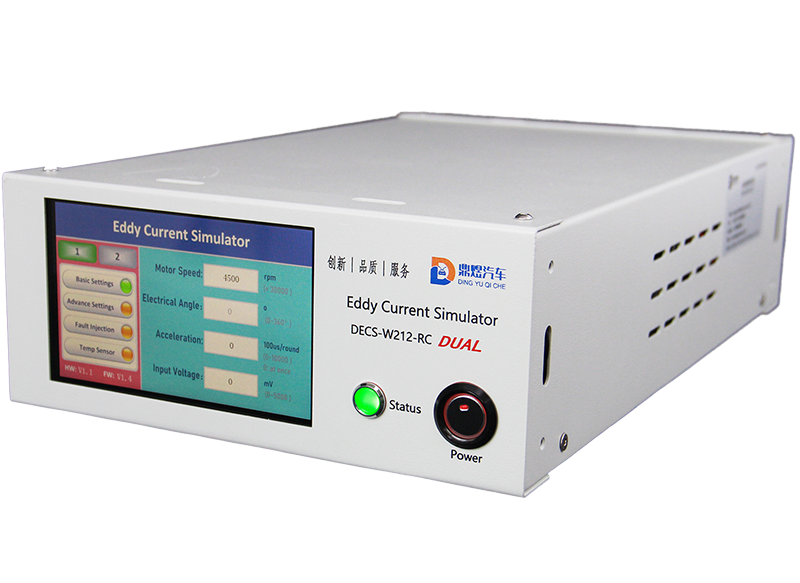

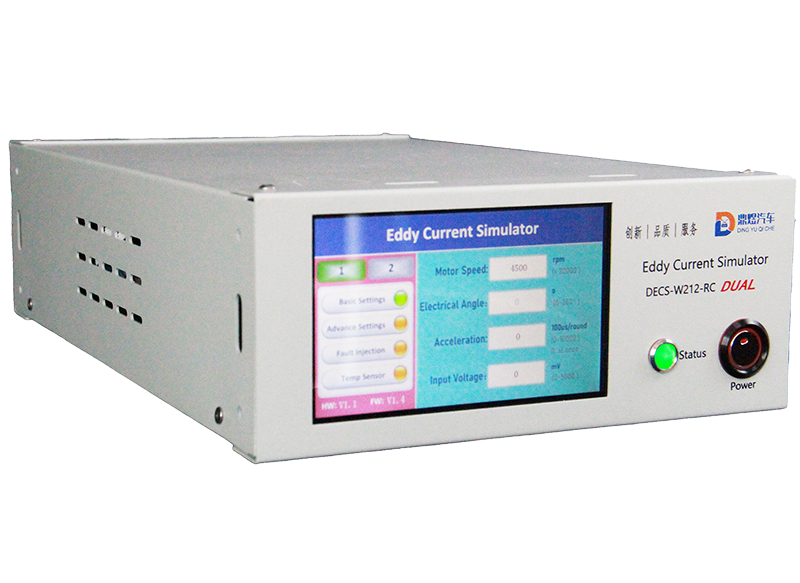

DECS-W212-RC

2

RS232/CAN

5寸电容屏

4

2U半宽

DECS-W312-RC

3

RS232/CAN

5寸电容屏

6

2U全宽

通道数

单通道

双通道

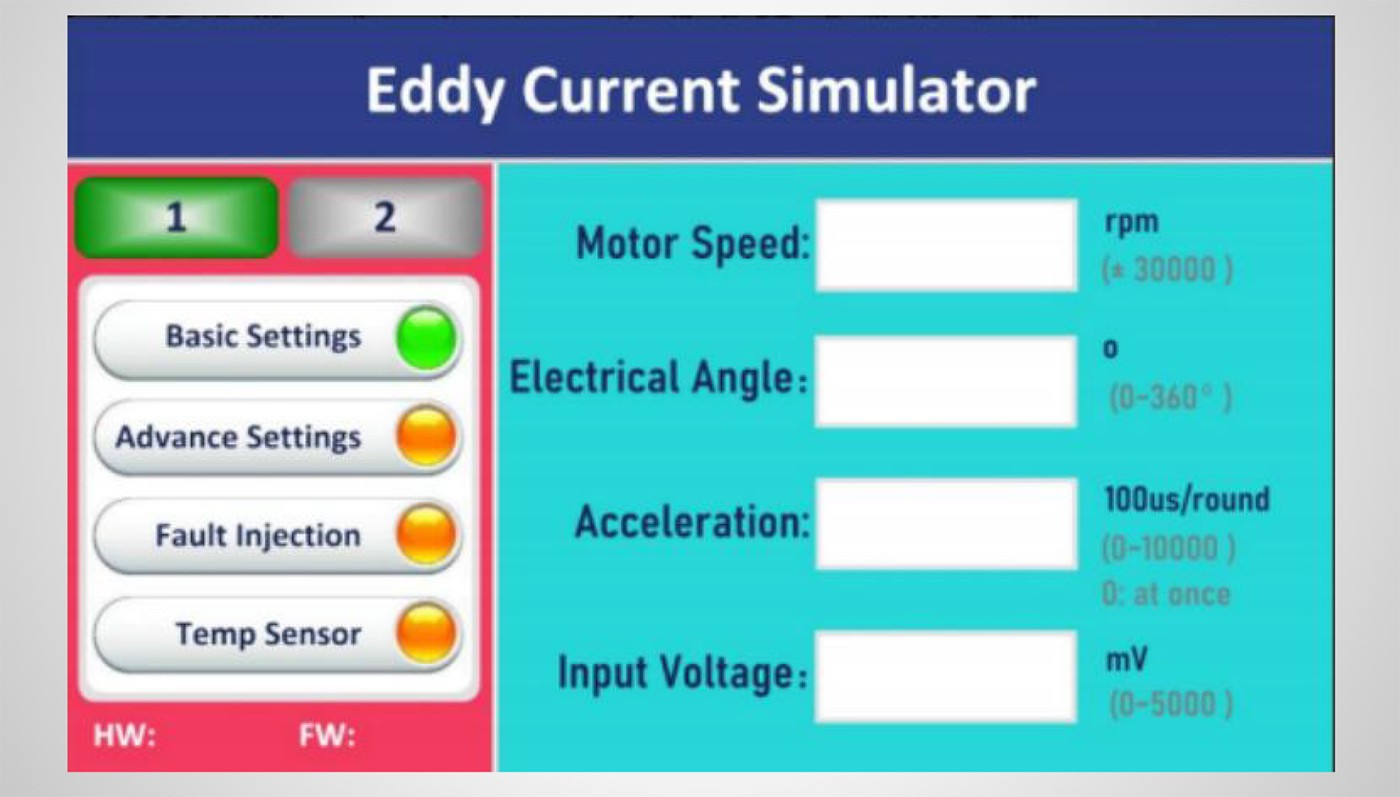

转速范围

:+/-30000转

:+/-30000转

角度范围

0~360度

0~360度

角度精度

≤±0.2度

≤±0.2度

显示屏

5寸电容触摸屏

5寸电容触摸屏

温度传感器路数

2路

4路

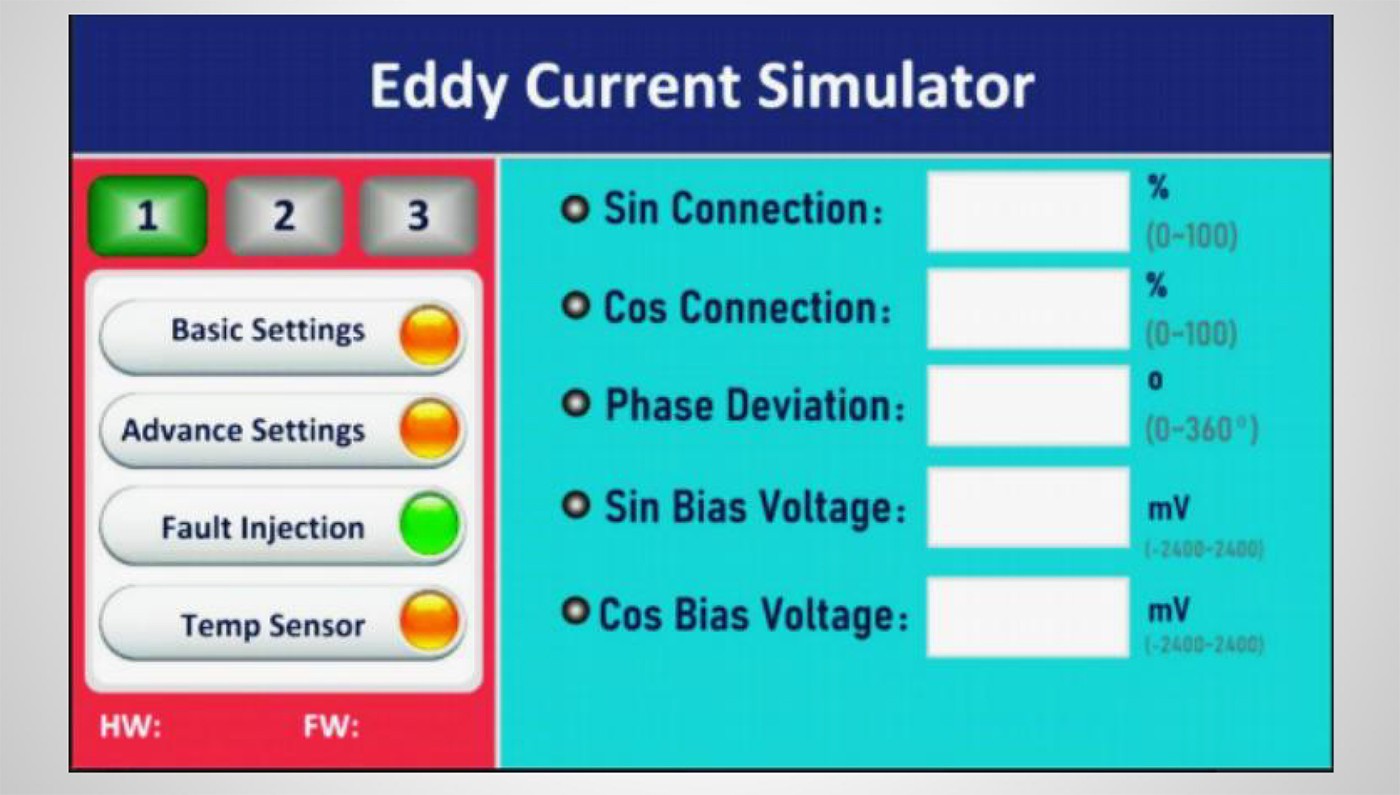

故障注入类型

信号衰减，相位偏差，短路

信号衰减，相位偏差，短路

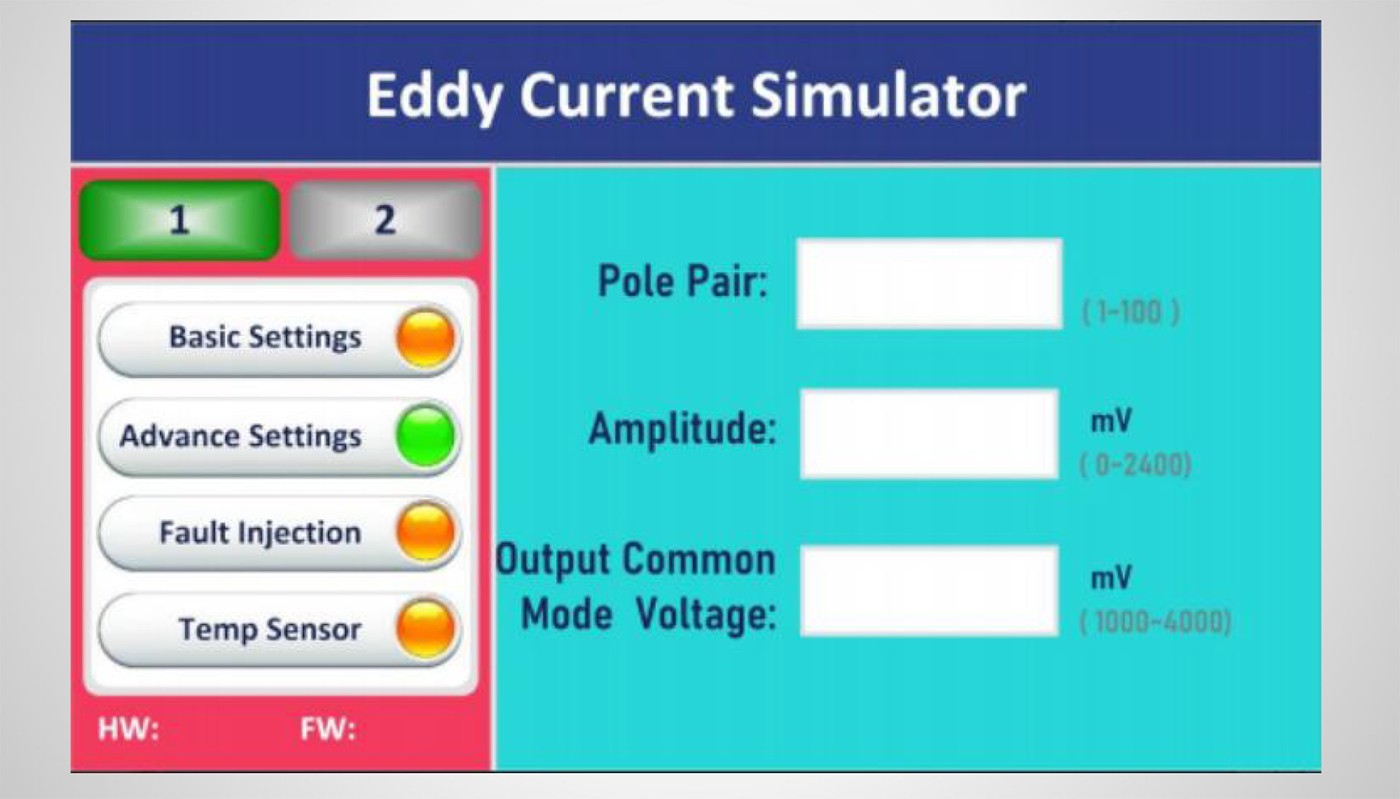

极对数设置范围

1~100

1~100

直流偏置电压调节

支持

支持

共模输出电压调节

支持

支持

激励信号幅值

0~2400mV（默认1300）

0~2400mV（默认1300）

信号延时

≤ 0.5us

≤   0.5us

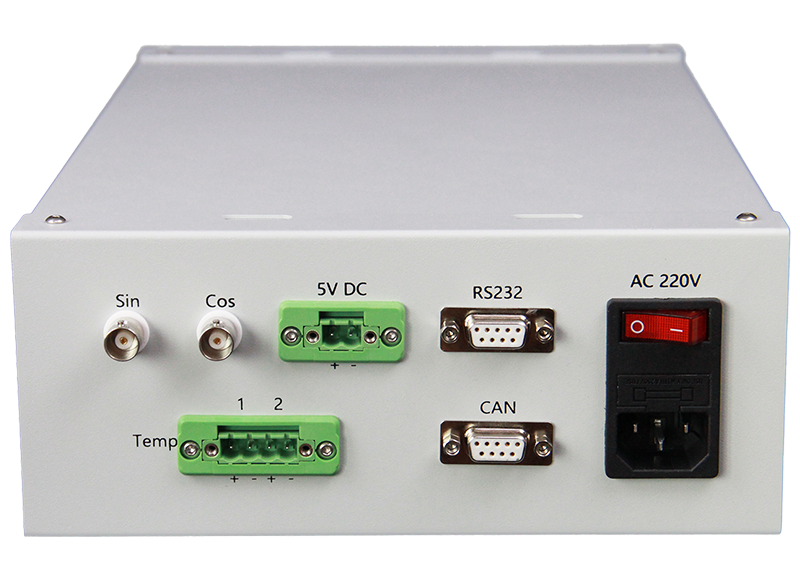

编程控制接口

RS232（Modbus）

RS232（Modbus）

CAN（500Kbps）

CAN（500Kbps）

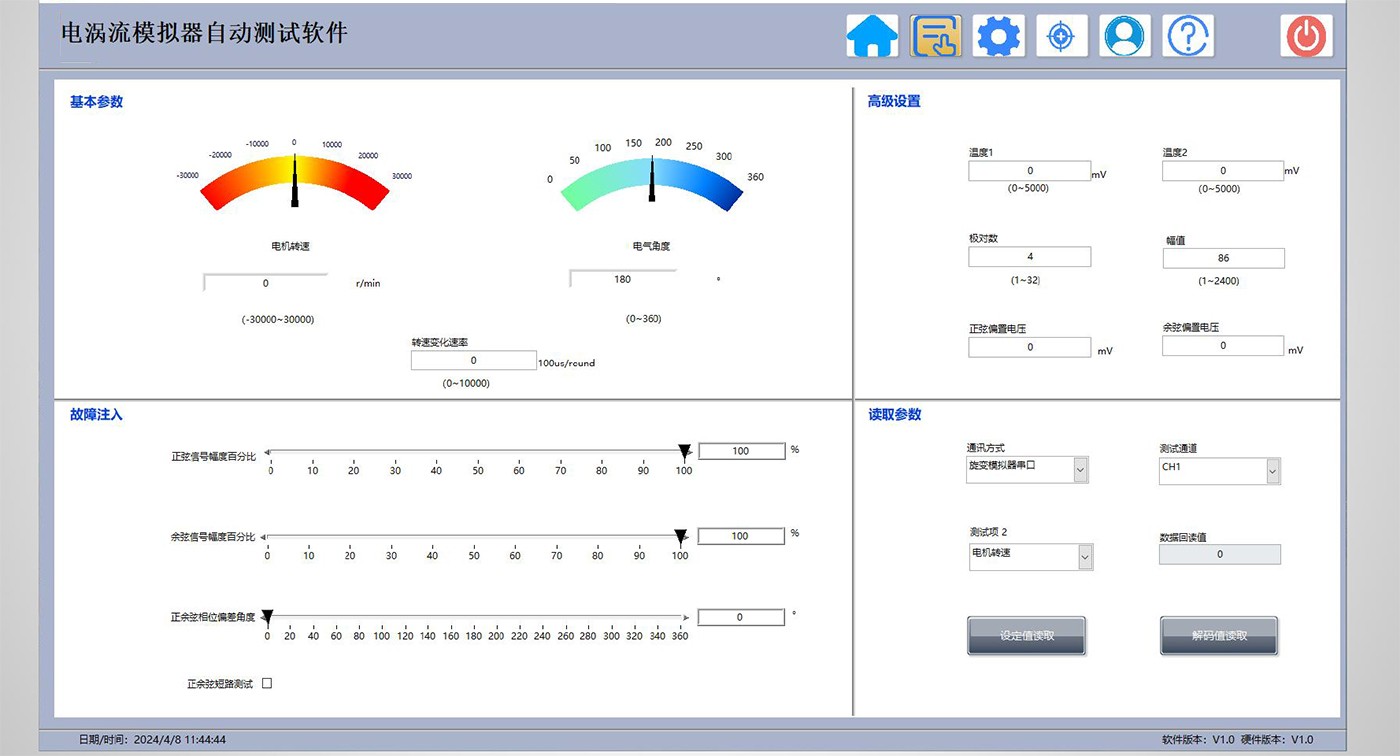

软件

电涡流模拟器测控软件

电涡流模拟器测控软件

提供基于Labview的子VI和控制协议文档

提供基于Labview的子VI和控制协议文档

通道数

1

2

硬件规格

净重

4kg

4.1kg

毛重

4.5kg

4.6kg

产品尺寸

208*340.3*85mm

208*340.3*85mm

包装尺寸

45*30*15cm

45*30*15cm

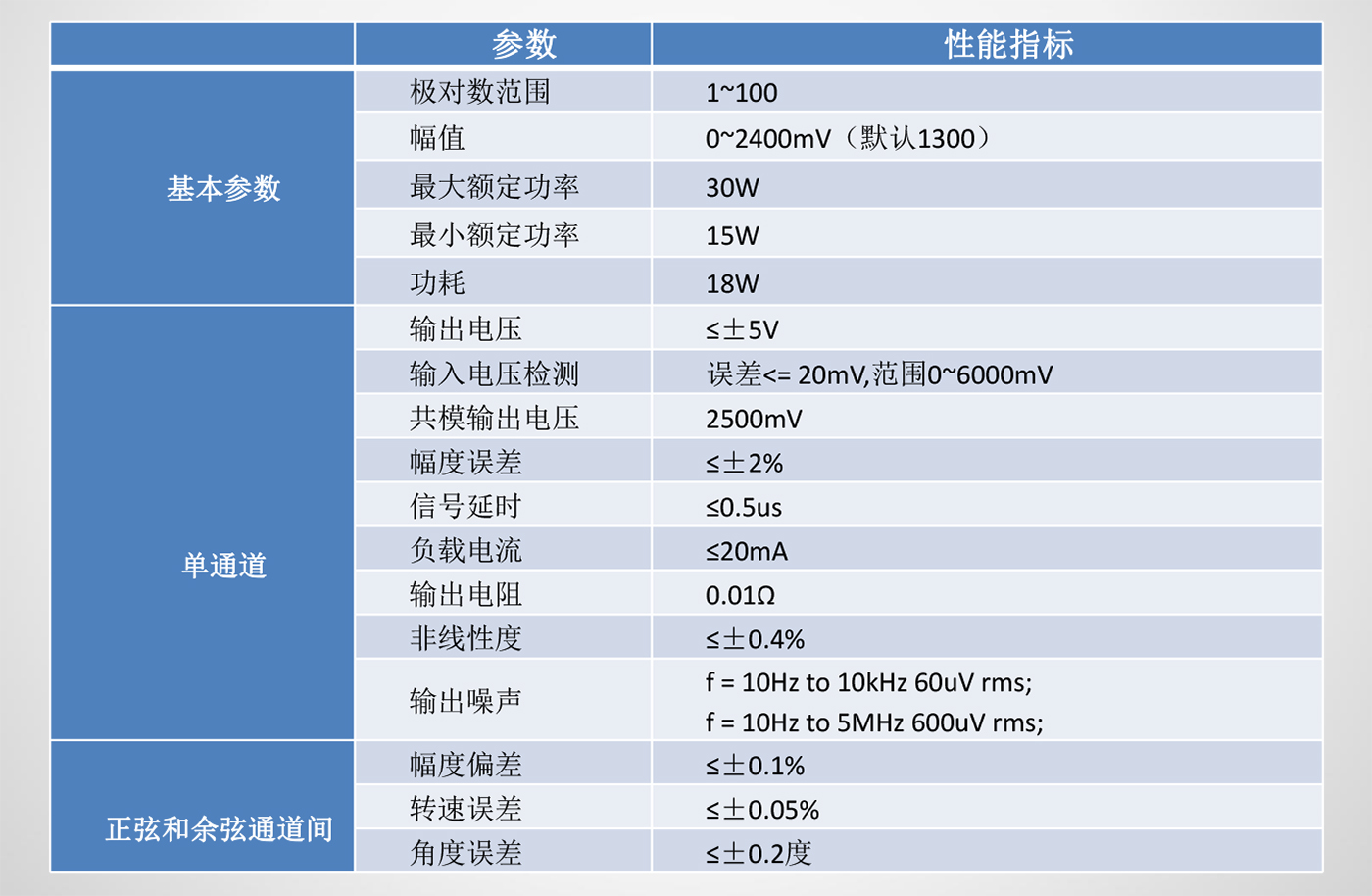

基本参数

转速范围

-30000~30000 RPM

电气角度范围

0~360o

极对数范围

1~100

激励信号幅值

0~2400mV（默认1300）

最大额定功率

30W

最小额定功率

15W

功耗

18W

单个通道

输出电压

≤±5V

共模输出电压

2500mV

幅度误差

≤±2%

负载电流

≤20mA

输出电阻

0.01Ω

非线性度

≤±0.4%

噪声密度

1µV/√Hz

宽带噪声

f =   10Hz to 10kHz 60uV rms;

f = 10Hz to 5MHz 600uV rms;

信号延时

≤ 0.5   μs

正弦和余弦通道间

幅度偏差

≤±0.1%

转速误差

≤±0.05%
