旋变模拟器产品介绍
功能参数
功能参数 | 性能指标 | |
故障注入 | 正弦信号衰减 | 0~100% |
余弦信号衰减 | 0~100% | |
正余弦短路 | ||
正余弦相位偏差 | 0~360 | |
温度模拟 | 模拟范围 | 0~5000mV |
通讯方式 | RS232 | Modbus，9600 |
CAN | 500Kbps |
性能参数
参数 | 性能指标 | |
基本参数 | 转速范围 | -30000~30000 RPM（4极对数） |
电气角度 | 0~360o | |
极对数范围 | 1~32 | |
变压比 | 0~0.5（默认0.286） | |
单通道 | 输出电压 | ≤±5V |
幅度误差 | ≤±2% | |
信号延时 | <0.5us | |
负载电流 | ≤20mA | |
输出电阻 | 0.01Ω | |
非线性度 | ≤±0.4% | |
输出噪声 | f = 10Hz to 10kHz 60uV rms ; | |
正弦和余弦通道间 | 幅度偏差 | ≤±0.1% |
转速误差 | ≤±0.05% | |
角度误差 | ≤±0.2度 |
选型列表
产品型号 | 通道数 | 编程接口 | 触摸屏 | 激励信号模式 | 温度模拟 | 外观尺寸 |
SARS-D112-RC | 1 | RS232/CAN | 5寸电容屏 | 外部激励 | 2 | 2U半宽 |
SARS-F112-RCF | 1 | RS232/CAN | 5寸电容屏 | 外部激励 | 2 | 2U全宽 |
SARS-F212-RC | 2 | RS232/CAN | 5寸电容屏 | 外部激励 | 4 | 2U半宽 |
SARS-F312-RC | 3 | RS232/CAN | 5寸电容屏 | 外部激励 | 6 | 2U全宽 |
产品型号

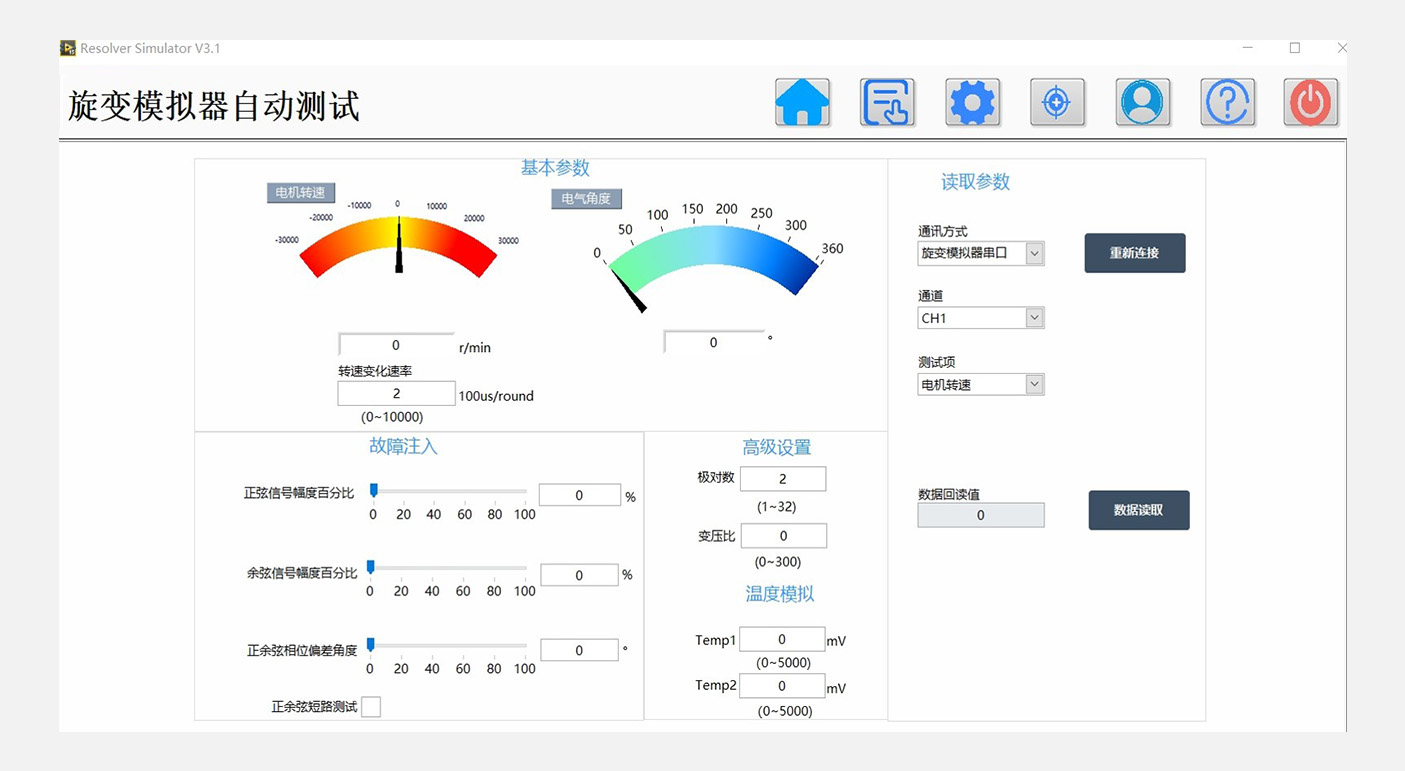

测控软件
参数对比
型号 | SARS-D112-RC | SARS-F112-RCF | SARS-F212-RC | SARS-F312-RC |
通道数 | 单通道 | 单通道 | 双通道 | 三通道 |
应用场景 | 软件测试，功能测试 | 生产测试，功能测试 | 双电机测试 | 环境试验，老化测试 |
转速范围 | :+/-30000转（4极对数） | :+/-30000转（4极对数） | :+/-30000转（4极对数） | :+/-30000转（4极对数） |
角度范围 | 0~360度 | 0~360度 | 0~360度 | 0~360度 |
角度精度 | ≤±0.2度 | ≤±0.2度 | ≤±0.2度 | ≤±0.2度 |

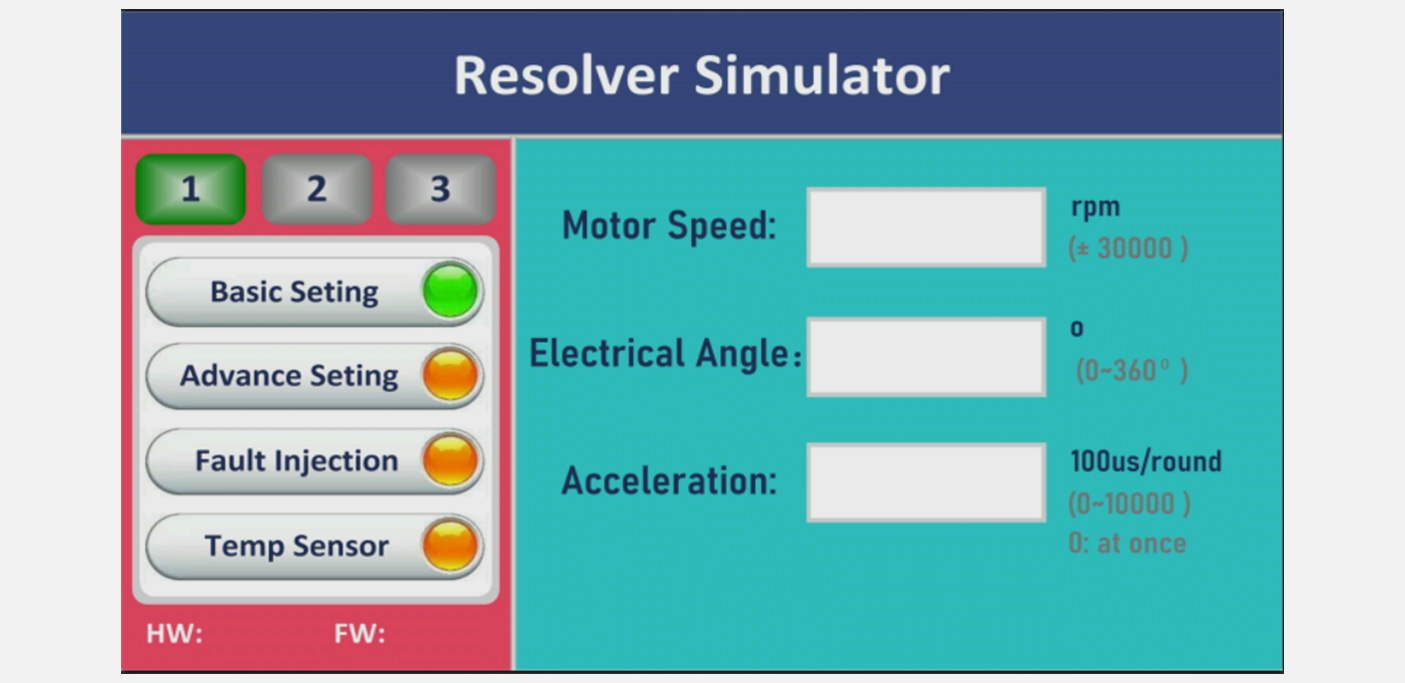

显示屏 | 5寸电容触摸屏 | 5寸电容触摸屏 | 5寸电容触摸屏 | 5寸电容触摸屏 |
温度传感器路数 | 2路（0~5000mV） | 2路（0~5000mV） | 4路（0~5000mV） | 6路（0~5000mV） |
故障注入类型 | 信号衰减，相位偏差，短路 | 信号衰减，相位偏差，短路 | 信号衰减，相位偏差，短路 | 信号衰减，相位偏差，短路 |
极对数设置范围 | 1~100 | 1~100 | 1~100 | 1~100 |
变压比设置范围 | 0~0.5 | 0~0.5 | 0~0.5 | 0~0.5 |
加速度设置 | 支持 | 支持 | 支持 | 支持 |
激励信号频率 | 2K~50Khz | 2K~50Khz | 2K~50Khz | 2K~50Khz |
激励信号幅值 | ≤±24V | ≤±24V | ≤±24V | ≤±24V |
信号延时 | < 0.5us | < 0.5us | < 0.5us | < 0.5us |
编程控制接口 | RS232（Modbus） | RS232（Modbus） | RS232（Modbus） | RS232（Modbus） |
CAN（500Kbps） | CAN（500Kbps） | CAN（500Kbps） | CAN（500Kbps） | |
软件 | 旋变模拟器测控软件 | 旋变模拟器测控软件 | 旋变模拟器测控软件 | 旋变模拟器测控软件 |
提供基于Labview的子VI和控制协议文档 | 提供基于Labview的子VI和控制协议文档 | 提供基于Labview的子VI和控制协议文档 | 提供基于Labview的子VI和控制协议文档 |
产品型号 | SARS-D112-RC | SARS-F112-RCF | SARS-F212-RC | SARS-F312-RC | |
通道数 | 1 | 1 | 2 | 3 | |
硬件规格 | 净重 | 4.165kg | 7.240kg | 4.355kg | 7.49kg |
毛重 | 5kg | 9kg | 5.5kg | 9.5kg | |
产品尺寸 | 208*341*87mm | 400*339.5*88.9mm | 208*341*87mm | 400*339.5*88.9mm | |
包装尺寸 | 45*30*15cm | 60*45*15cm | 45*30*15cm | 60*45*15cm | |
基本参数 | 转速范围 | -30000~30000 RPM | |||
电气角度范围 | 0~360o | ||||
极对数范围 | 1~100 | ||||
激励信号频率 | 2K~50KHz | ||||
激励信号幅值 | 1~24V（峰峰值） | ||||
最大额定功率 | 30W | ||||
最小额定功率 | 15W | ||||
功耗 | 18W | ||||
单个通道 | 输出电压 | ≤12V（峰峰值） | |||
幅度误差 | ≤±2% | ||||
负载电流 | ≤20mA | ||||
输出电阻 | 0.01Ω | ||||
非线性度 | ≤±0.4% | ||||
噪声密度 | 1µV/√Hz | ||||
宽带噪声 | f = 10Hz to 10kHz 60uV rms ; | ||||
f = 10Hz to 5MHz 600uV rms | |||||
信号延时 | ≤ 0.5 μs | ||||
正弦和余弦通道间 | 幅度偏差 | ≤±0.1% | |||
转速误差 | ≤±0.05% | ||||

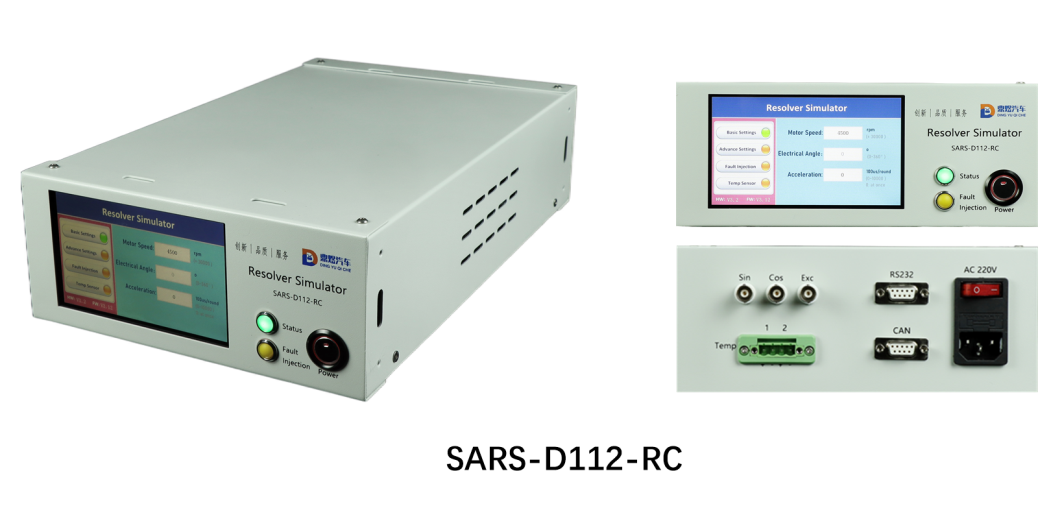

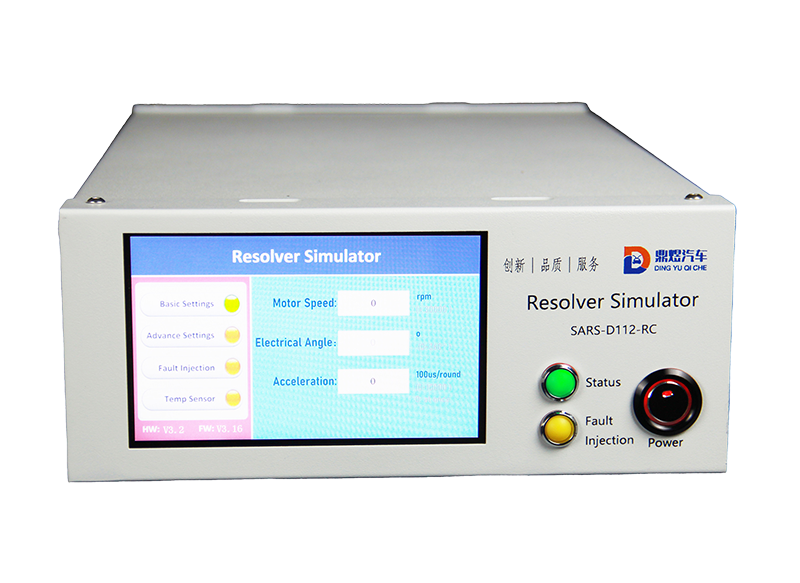

• SARS-D112-RC （单通道，半宽），适用于软测，研发，EOL等

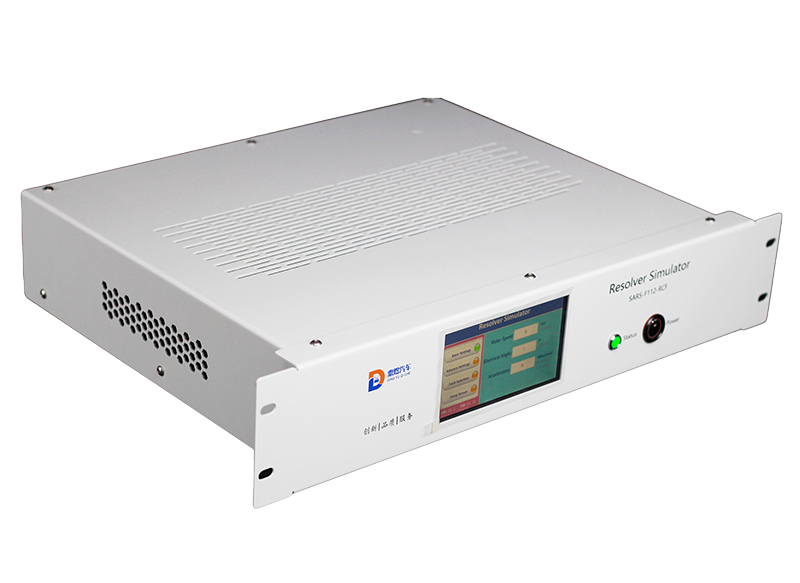

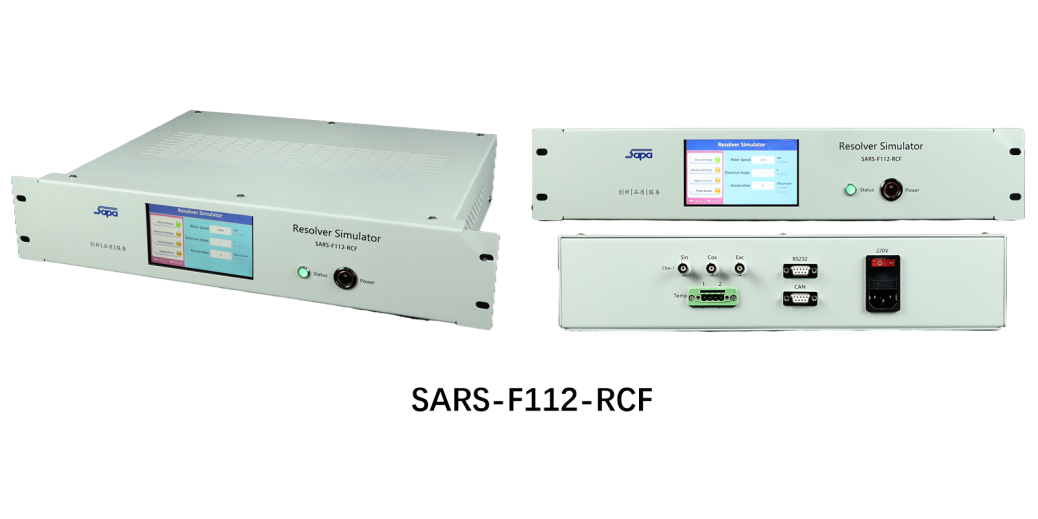

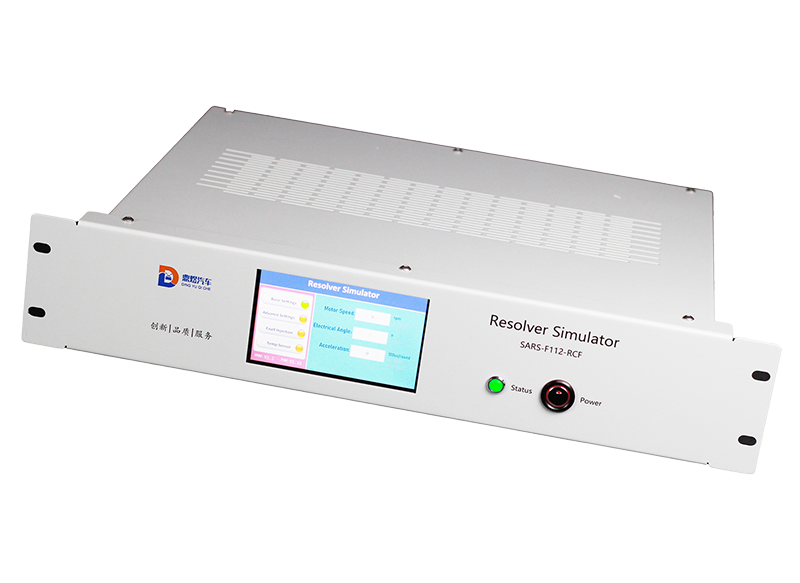

• SARS-F112-RCF（单通道，标准宽度），适用于功能测试，EOL等

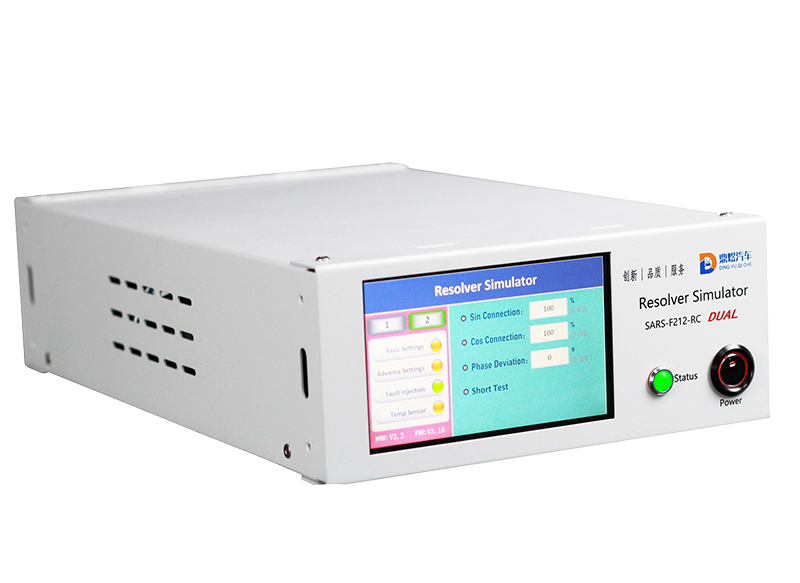

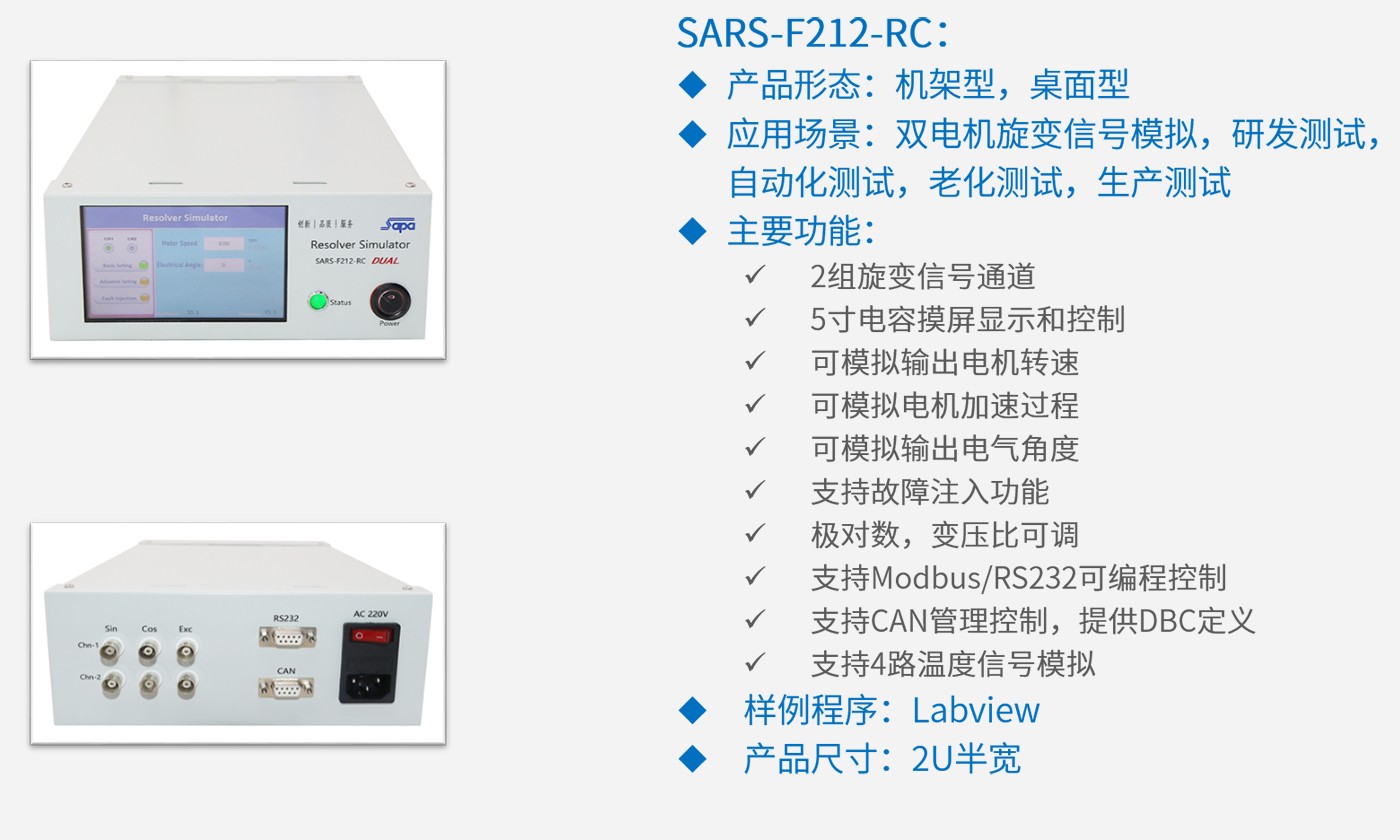

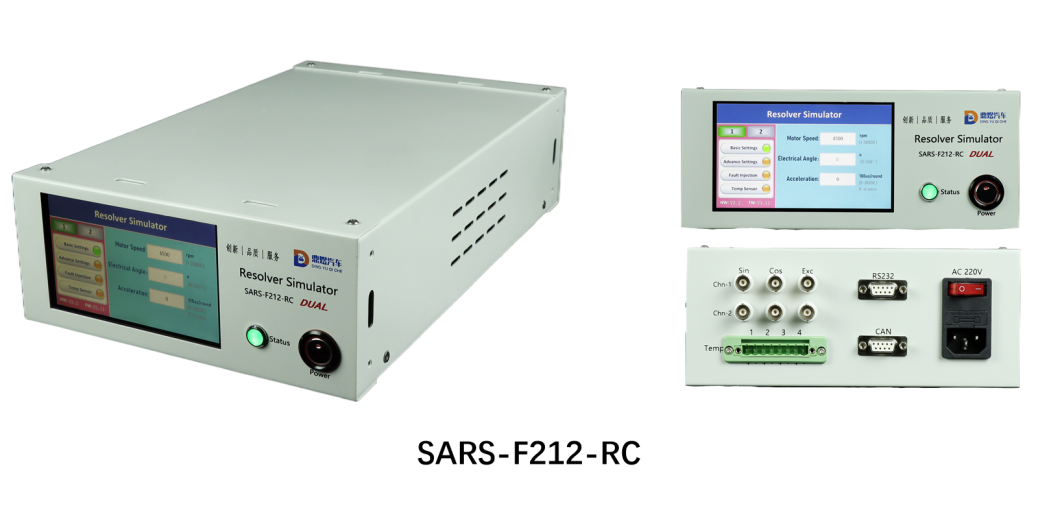

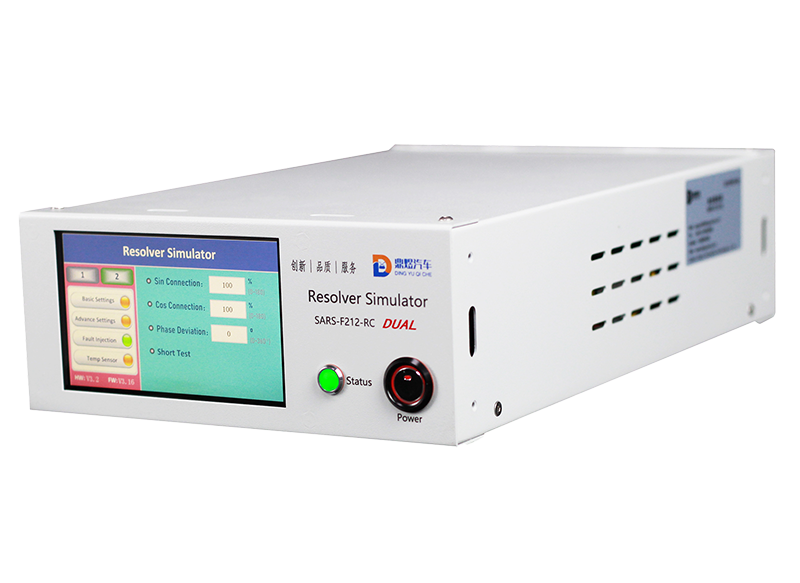

• SARS-F212-RC（双通道，半宽），适用于双电机应用

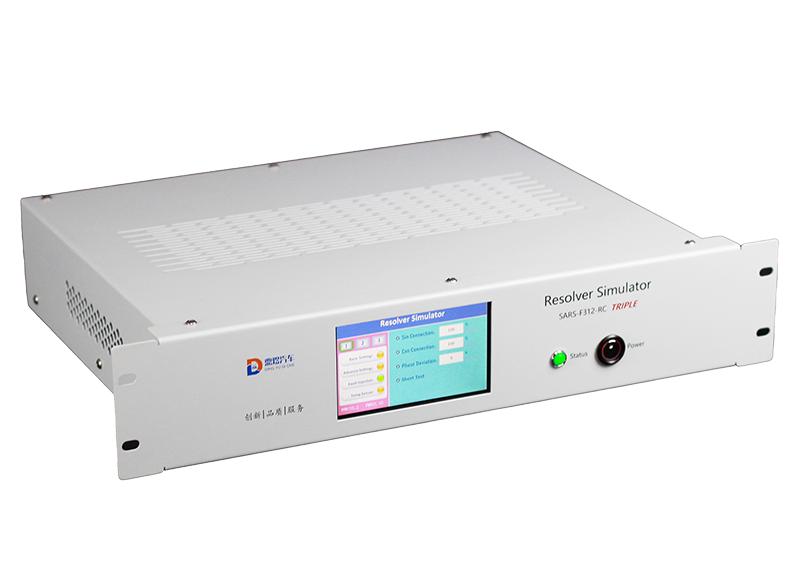

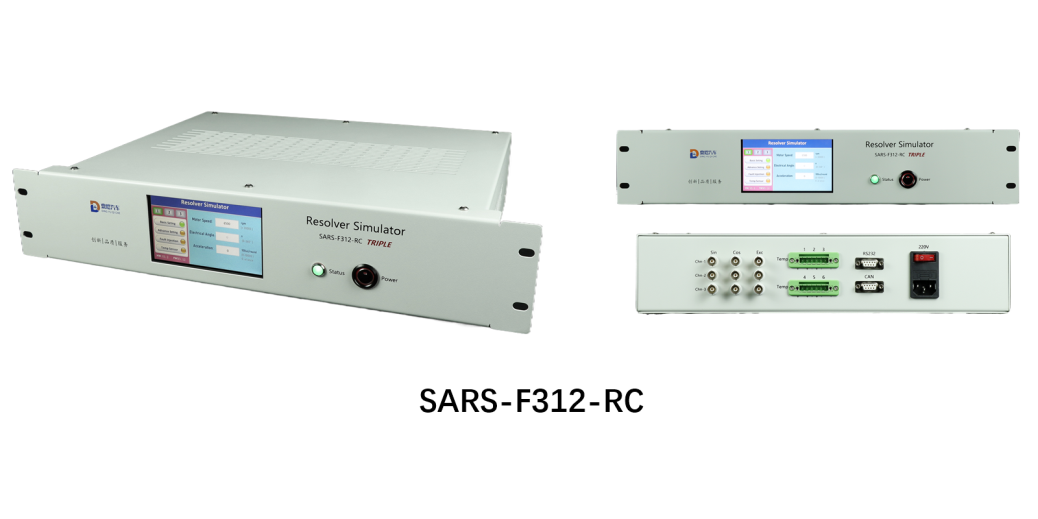

• SARS-F312-RC（三通道，标准宽度），适用于DV测试，老化测试等
>
