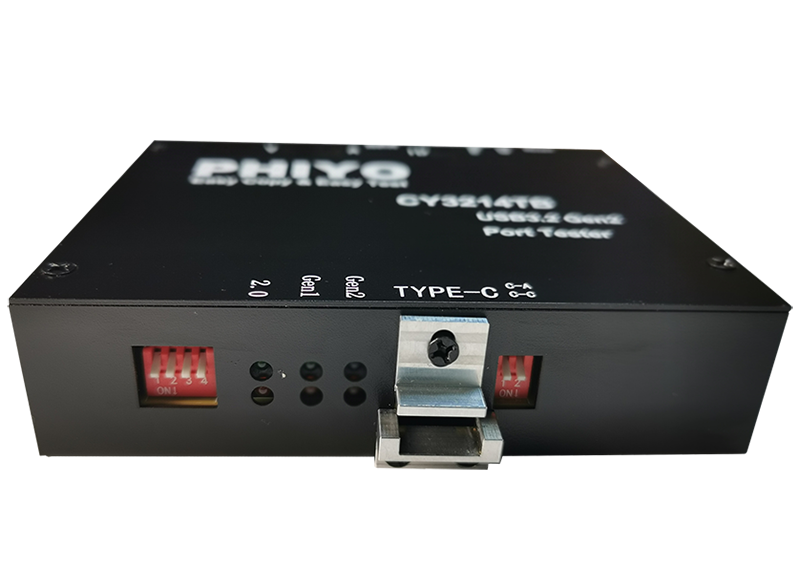

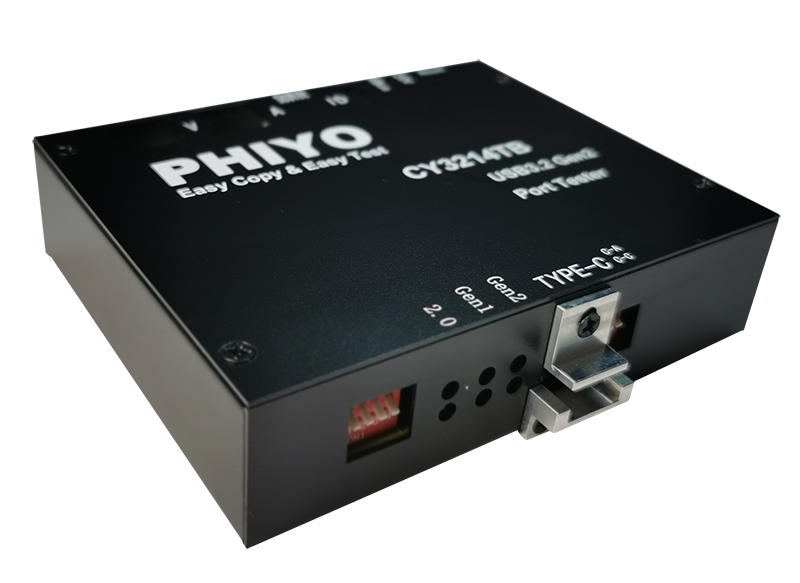

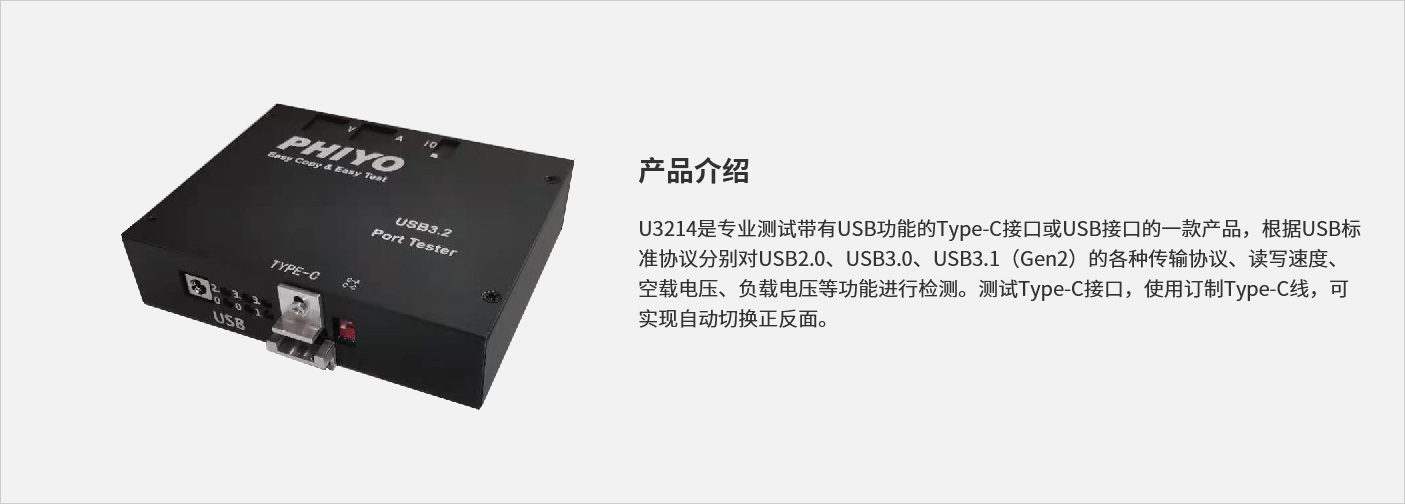

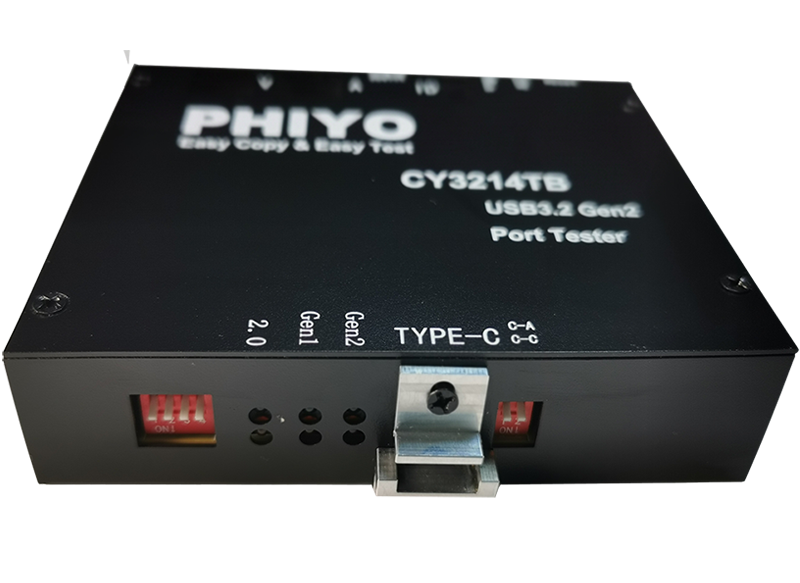

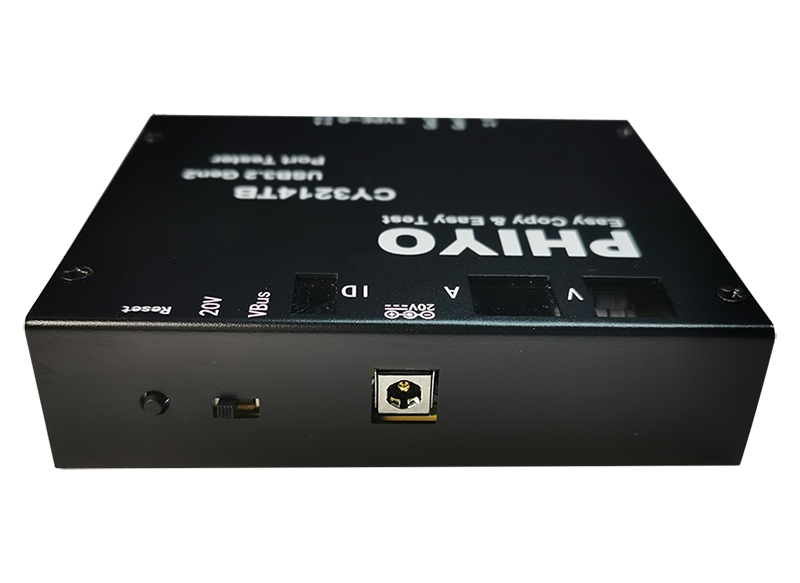

产品介绍
产品特色
· 兼容USB标准协议 | · 支持最高USB3.1（Gen2）功能检测 |
· 兼容Linux、Chrome、Windows7、8、8.1、10操作系统 | · 支援Type-C和USB两种物理接口的测试 |
· 支持PC、NB、HUB、Docking、Monitor等设备测试 | · 图形化界面测试，详细记录测试结果信息 |

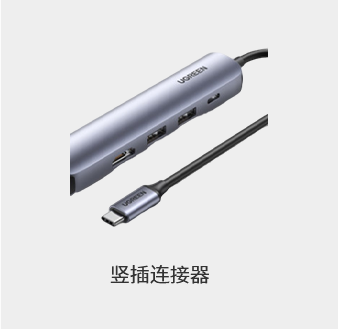

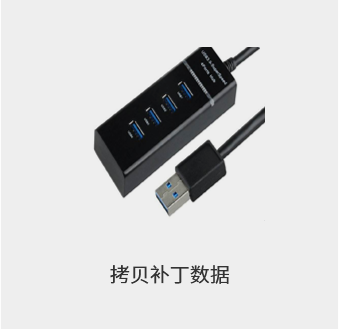

应用领域
适用于 PC 主板，笔记型电脑，显示器，USB 3.1 集线器，拓展坞等。
 |
|
|  |

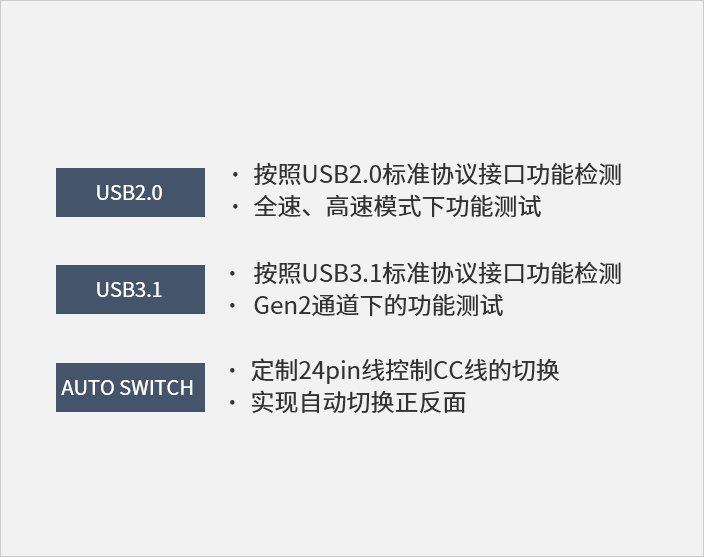

测试效果图

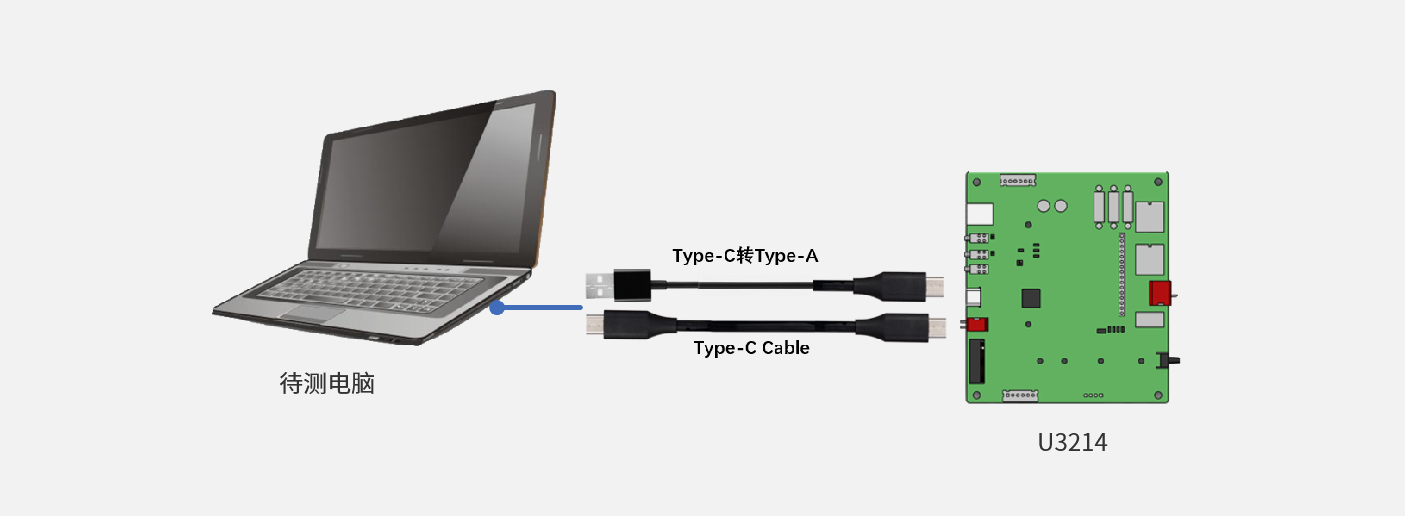

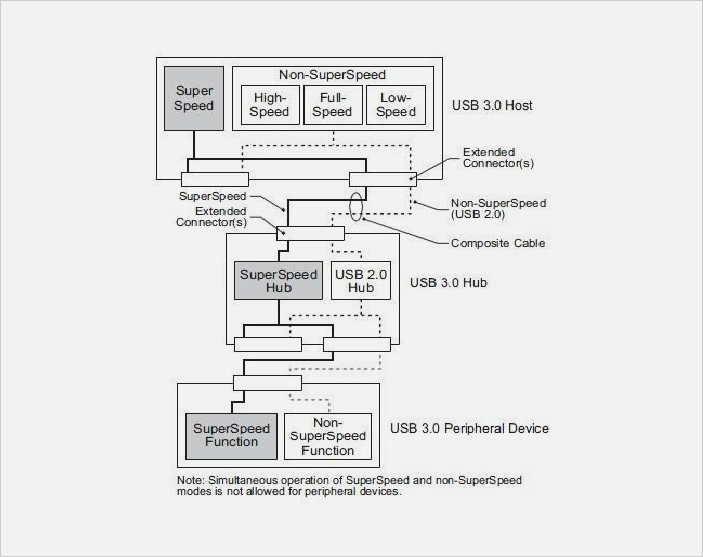

测试原理
 |  |
测试项目
Test Item | Support | Test Item | Support |
VBUS Detect | V | USB 2.0&3.0 R/W Speed Test | V |
D+/D- Test | V | USB 2.0 FS/HS | V |
SSRX/SSTX Test | V | USB 3.0 SS | V |
INT/BULK/CTRL/ISO | V | 5V 500mA/900mA Loading Test | V |
Data Transfer Test | V | USB3.1 GEN2 Speed Test | V |
实测对比
测试方式 | 实测 | U3214BC测试 |
USB2.0 | 外接USB2.0设备 | 自动测试USB2.0、3.1（Gen2），最大支持16端口 |
USB3.1 | 外接USB3.1设备 | |
Coverage | 识别设备 | 按照USB标准协议进行测试 |
用时 | 单口25s | 单口5s |
结果判断 | 人为判断测试结果 | 自动判定，产生测试记录 |
 |  |

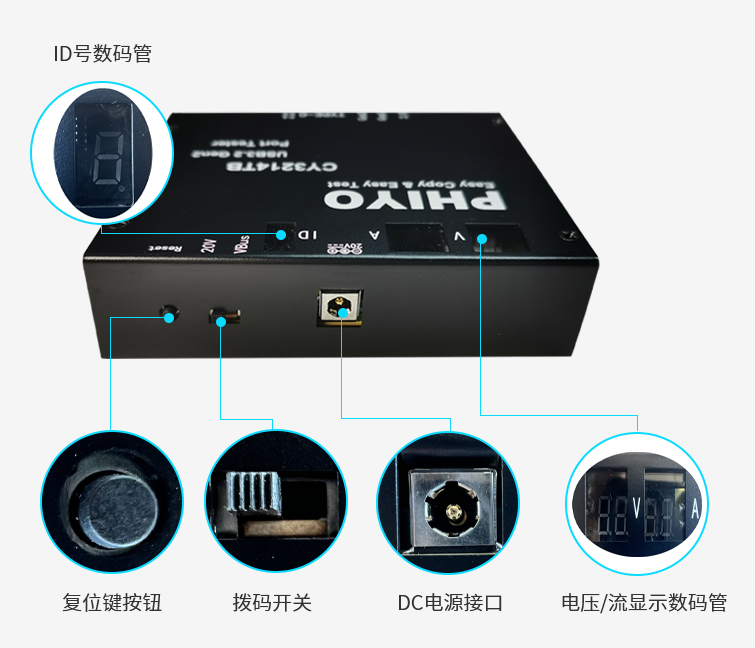

产品型号 | USB3214 | |
硬件规格 | USB | Type-C |
尺寸 | 长*宽*高：125mm*103mm*31mm | |
重量 | 365g | |
工作电压 | 5V(±0.25V) | |
兼容性 | 支持操作系统 | Windows 10，windows 8.1，windows 8，windows 7 |
Type-C/USB接口兼容性 | USB 2.0&3.2(GEN1,GEN2) | |
使用环境 | 工作温度范围 | -10℃ ~ 60℃ |
工作湿度范围 | 10%~85% | |
储存湿度范围 | 5%~95% | |
Q1:这款USB接口测试产品检测卡关的是USB标准协议吗？ |
这款USB接口测试仪兼容USB2.0, USB3.2(Gen1 / Gen2)标准协议。 |
Q2:这款USB接口测试产品需要外接供电吗？ |
不需要，只需要一根USB3.0数据线进行通讯和供电。同时预留了DC20V外供电接口 |
Q3:这款USB接口测试产品本身带有Type-C，是否支持USB Type-A接口的测试？ |
支持USB Type-C&Type-A物理接口测试。 可通过USB Type-C to A口转接线来测试USB Type-A接口 |
Q4:如何测试？直接接入被测端口进行测试吗？测试结果如何显示？ |
直接连接被测机台，被测机台内安装测试程序，通过测试程序去控制测试仪工作，测试程序显示并记录测试结果。 |
Q5:接口测试仪相较传统实测的方式，有什么优点？ |
灵活轻便、快速测试、准确判断、结果可追溯、低成本高产出、全面实现自动化。 |
Q6:接口测试仪支持Windows操作系统，支持Linux吗？ |
兼容Linux、Chrome、Windows7/8、8.1/10/11操作系统、统信UOS。 |
Q7:接口测试仪有测试log记录吗？如何输出？ |
快速准确的显示测试结果，产生详细测试log，可对接MES系统，可追溯记录。 |
Q8:开始测试前，程序设定是否复杂？必须贵司专业人士进行设定和调试吗？ |
图形化界面测试，配置程序更简化、清晰明了，零基础快速配置快速开始。 |
Q9:贵司接口测试仪，硬件保固多久？软件需要定期升级吗？软件升级需要付费吗？ |
硬件保固通常为一年。机种适配、测试稳定的情况下无需升级软件。我司客户享受软件终身免费升级的VIP权益。 |
Q10:可以配合自动化公司，实现端口自动化测试吗？ |
我司测试仪已配合多家自动化公司，实现了工厂端I/O接口自动化测试，测试稳定。 |
Q11:贵司接口测试仪的测试原理是什么？ |
测试程序发出命令，测试仪通过被测接口进行协商，内部芯片进行解析，在上位机软件上输出结果。 |
Q12:贵司接口测试仪配套的线材是耗材吗？可以用通用的线材替换吗？ |
由于测试盒配套的线材不停插拔，有一定的使用寿命。测试盒配套的线材是我司专门定制的，方便配合测试，不建议使用其他线材。 |
>
