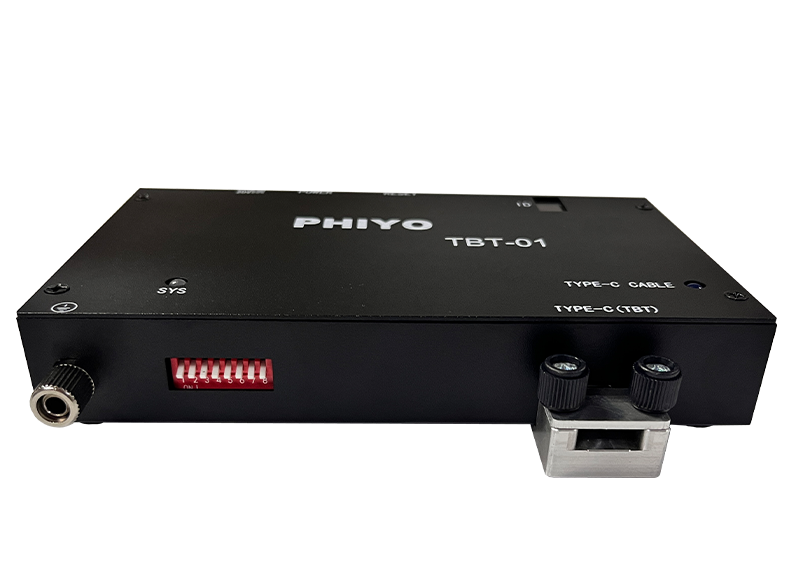

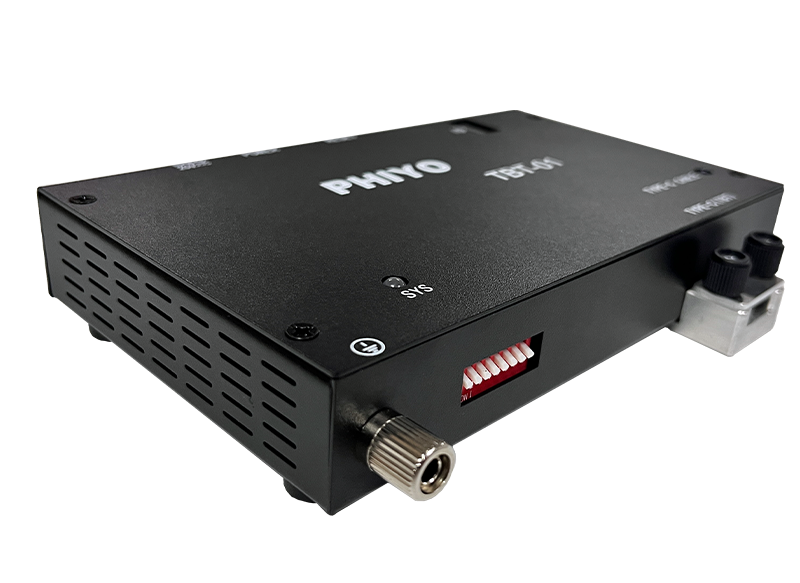

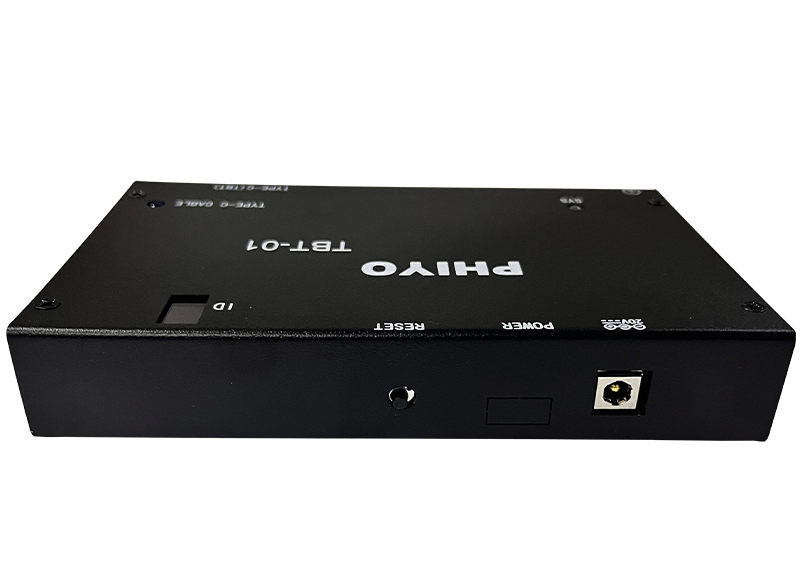

TBT01

接口类型:Type-C


支持协议:USb2.0、USB3.2(Gen1/2)、Thunderbolt、PD3.0、DP1.2


显示参数:4K@60Hz


Log输出:支持

产品详情

  • 描述
  • 显示
  • 规格
  • 用户手册
  • 常见问题
  • 固件

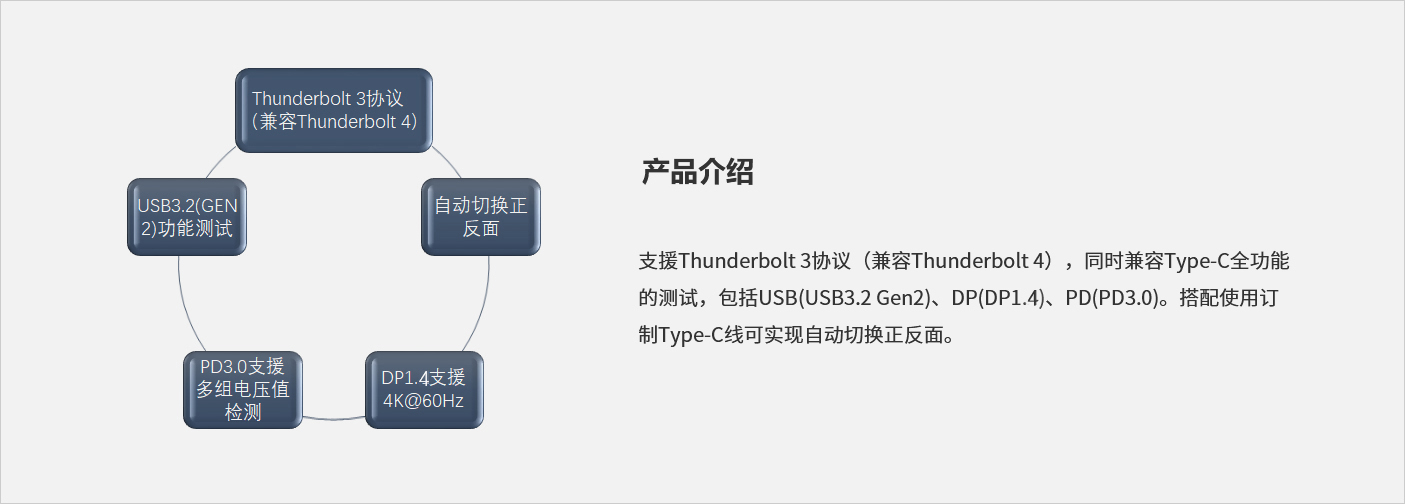

  • Thunderbolt协议接口测试盒

    一款专业用于检测Thunderbolt接口功能的测试盒




    ·  支持Thunderbolt 3协议(兼容Thunderbolt 4)

    ·  兼容USB2.0, USB3.2 (Gen2)标准协议

    ·  支持DP1.2标准协议4K@60Hz

    ·  支持PD3.0标准协议,多组电压值的检测,最大支援100W

    ·  支持自动切换正反面测试,单次插入,顺序检测A/B面所有功能

    ·  兼容Linux、Chrome、Windows7、Windows8.0&8.1、Windows10操作系统

    ·  图形化界面测试,详细记录测试结果信息



    应用领域

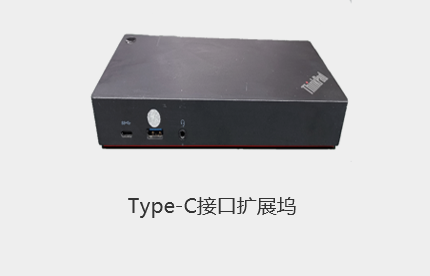

    TBT-01适用于各类带有Type-C接口的电脑主板,服务器主板,扩展坞等产品的功能测试。







    测试效果图

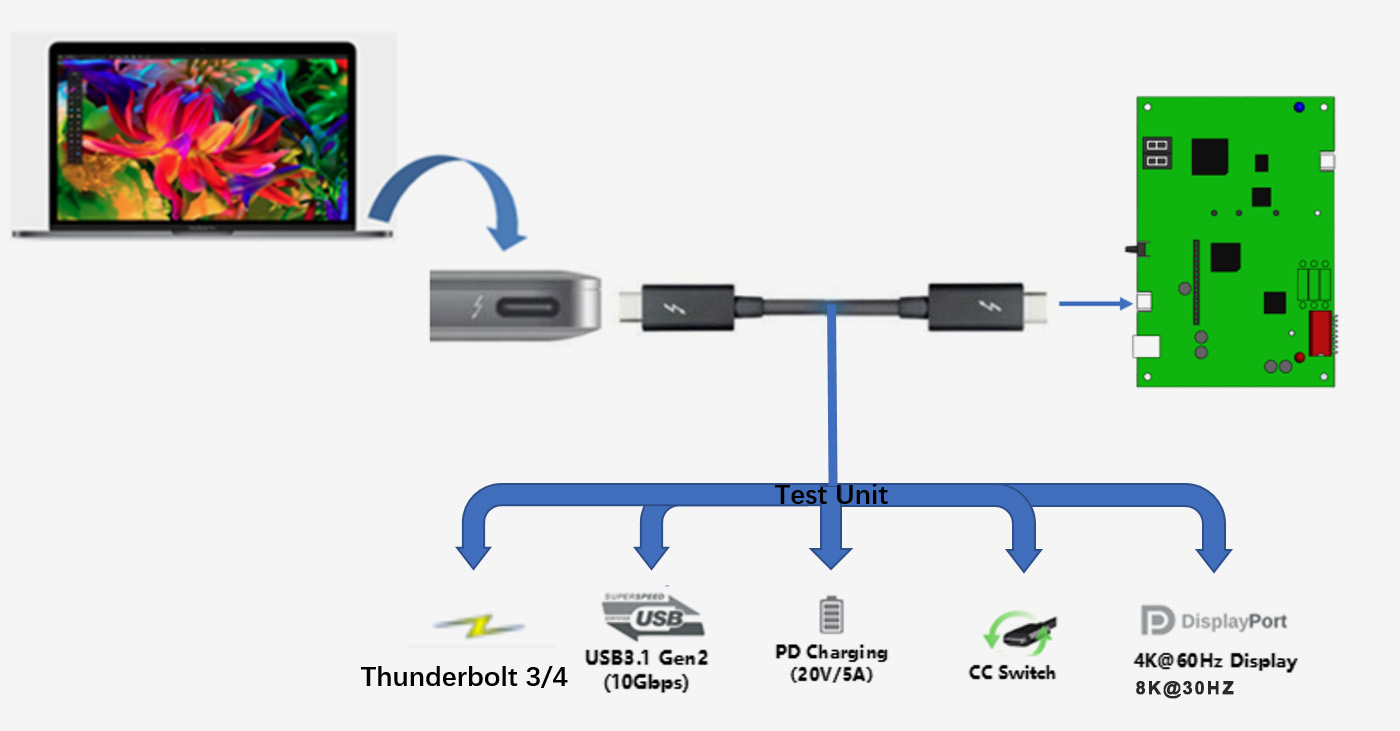

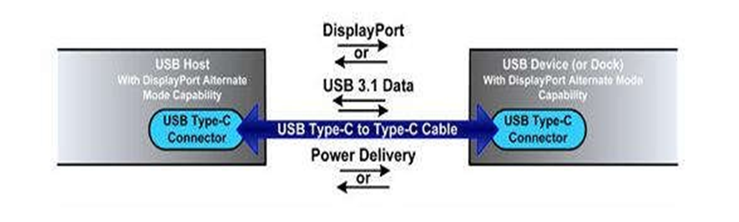

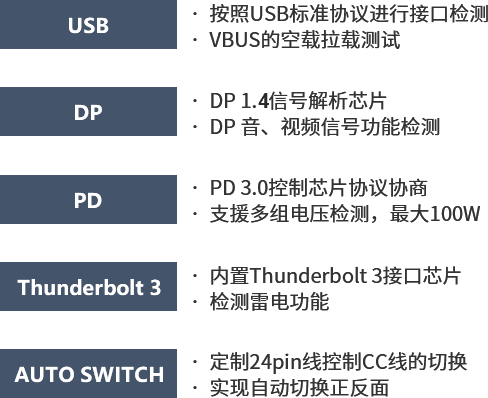

    测试原理















    测试项目


    Test Item

    Support

    Test Item

    Support

    Thunderbolt 3/4 Test

    USB 3.0 SS

    VBUS Detect

    USB 3.0 R/W Speed Test

    V

    5V 1A/2A/3A Loading Test

    USB3.2 GEN2 Speed Test

    V

    D+/D- Test

    Reversible Plug Orientation

    V

    SSRX/SSTX Test

    DP1.2 Function Test

    V

    INT/BULK/CTRL

    PD3.0 Function Test

    V

    Data Transfer Test

    5V/9V/12V/15V/20V 3A/3.25A/4A/4.5/5A/ Charge

    V


    实测对比


    测试方式

    实测

    TBT-01测试

    Thunderbolt 4

    使用雷电线,外接雷电设备

    一站测试Thunderbolt 3(兼容Thunderbolt4)、USB、DP、PD所有功能

    USB

    USB3.0和USB2.0交替测试

    DP

    外接显示器目测

    PD

    接适配器,看充电状况

    正反插

    手动正反插拔

    用时

    90s

    17s

    结果判断

    人为判断测试结果

    自动判定,产生测试记录

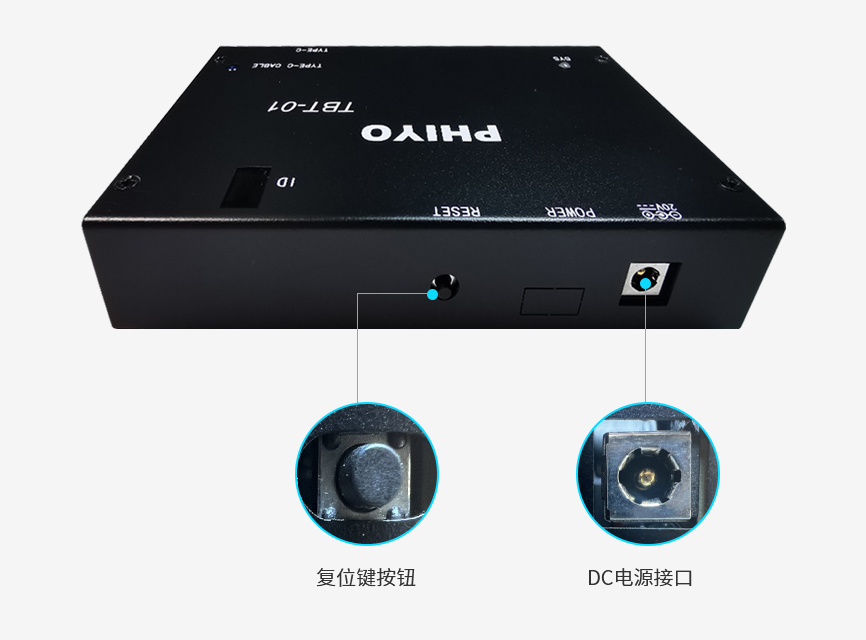

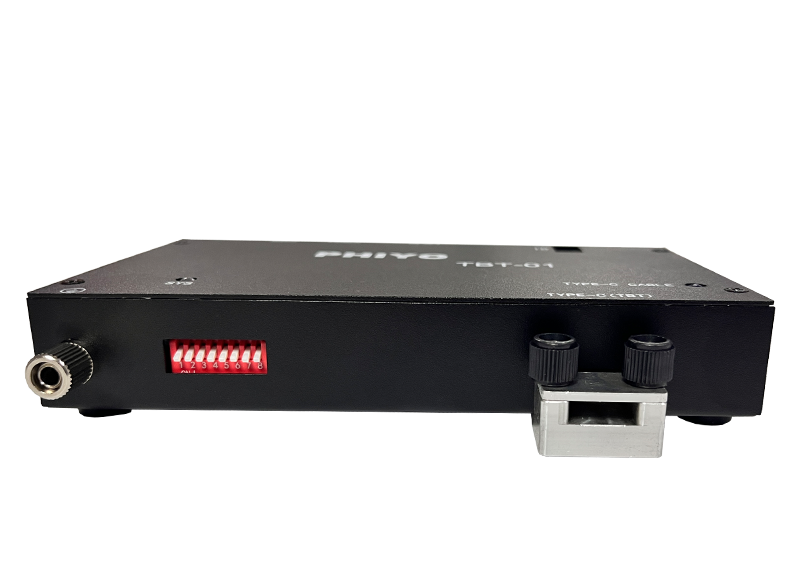

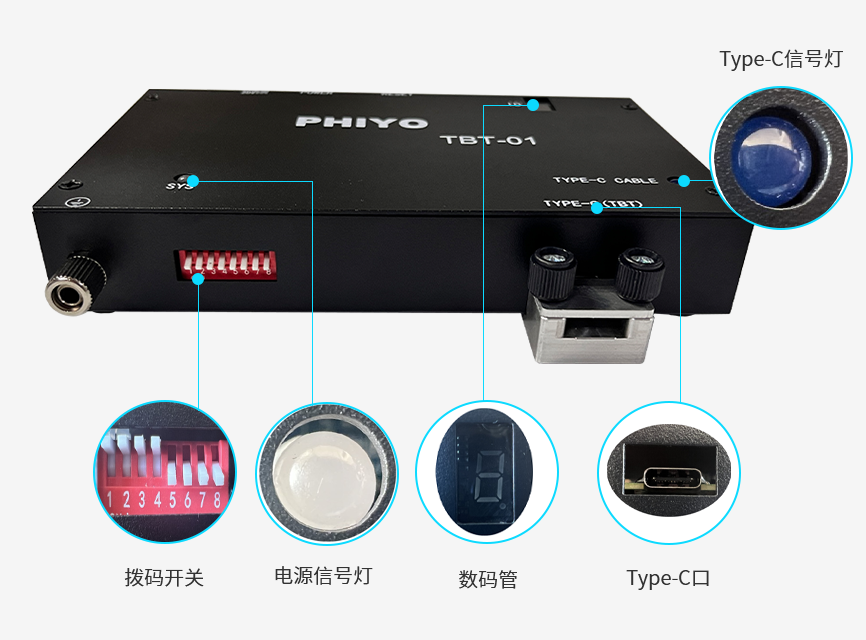

  • 显示a.jpg显示1.png


  • 产品型号

    TBT01

    硬件规格

    USB

    Type-C


    尺寸

    长*宽*高:163mm*100mm*28mm(带治具)


    重量

    420g


    工作电压

    DC_IN 20V

    兼容性

    支持操作系统

    Windows 10,windows 8.1,windows 8,windows 7


    Type-C接口兼容性

    USB 2.0&3.2(GEN1,GEN2)、Thunderbolt、DP 1.2、PD 3.0

    使用环境

    工作温度范围

    -10℃ ~ 60℃


    工作湿度范围

    10%~85%


    储存湿度范围

    5%~95%


  • Q1:这款接口测试产品检测卡关的是接口标准协议吗?

    慧鱼科技接口测试仪兼容USB协议、Thunderbolt协议、DP协议、PD协议等标准协议。

    Q2:这款接口测试仪支持测试的最高速率是多少?是否支持USB4.0测试?

    Thunderbolt  40Gbps;支持USB4.0测试。

    Q3:这款接口测试仪支持检测的充电功率为多少?

    最大支持100W充电功率的检测。

    Q4:这款接口测试仪支持检测的DP显示参数为多少?

    最大支持4K@60Hz。

    Q5:如何测试?直接接入被测端口进行测试吗?测试结果如何显示?

    直接连接被测机台,被测机台内安装测试程序,通过测试程序去控制测试仪工作,测试程序显示并记录测试结果。

    Q6:接口测试仪相较传统实测的方式,有什么优点?

    灵活轻便、快速测试、准确判断、结果可追溯、低成本高产出、全面实现自动化。

    Q7:接口测试仪支持Windows操作系统,支持Linux吗?

    兼容Linux、Chrome、Windows7/8、8.1/10/11操作系统、统信UOS。

    Q8:接口测试仪有测试log记录吗?如何输出?

    快速准确的显示测试结果,产生详细测试log,可对接MES系统,可追溯记录。

    Q9:开始测试前,程序设定是否复杂?必须贵司专业人士进行设定和调试吗?

    图形化界面测试,配置程序更简化、清晰明了,零基础快速配置快速开始。

    Q10:贵司接口测试仪,硬件保固多久?软件需要定期升级吗?软件升级需要付费吗?

    硬件保固通常为一年。机种适配、测试稳定的情况下无需升级软件。我司客户享受软件终身免费升级的VIP权益。

    Q11:可以配合自动化公司,实现端口自动化测试吗?

    我司测试仪已配合多家自动化公司,实现了工厂端I/O接口自动化测试,测试稳定。

    Q12:Type-C接口使用慧鱼科技接口测试仪,需要手动切换正反面吗?

    无需手动切换,支持自动切换正反面测试,单次插入,顺序检测双面所有功能。

    Q13:贵司接口测试仪的测试原理是什么?

    测试程序发出命令,测试仪通过被测接口进行协商,内部芯片进行解析,在上位机软件上输出结果。

    Q14:贵司接口测试仪配套的线材是耗材吗?可以用通用的线材替换吗?

    由于测试盒配套的线材不停插拔,有一定的使用寿命。测试盒配套的线材是我司专门定制的,方便配合测试,不建议使用其他线材。
