UH8S

接口类型:Type-C & DP & HDMI


输出带宽:8K@60HZ/4K@240HZ


支持协议:DP1.4&HDMI2.1


接口数量:Type-C*1 DP*2 HDMI*2

产品详情

  • 描述
  • 显示
  • 规格
  • 用户手册
  • 常见问题
  • 固件
  • 8K&60Hz丨SHV信号发生器

    超高清视频信号发生器自动、手动操作模式适配产线作业多种视频接口









    手动 自动两种使用方式便捷切换

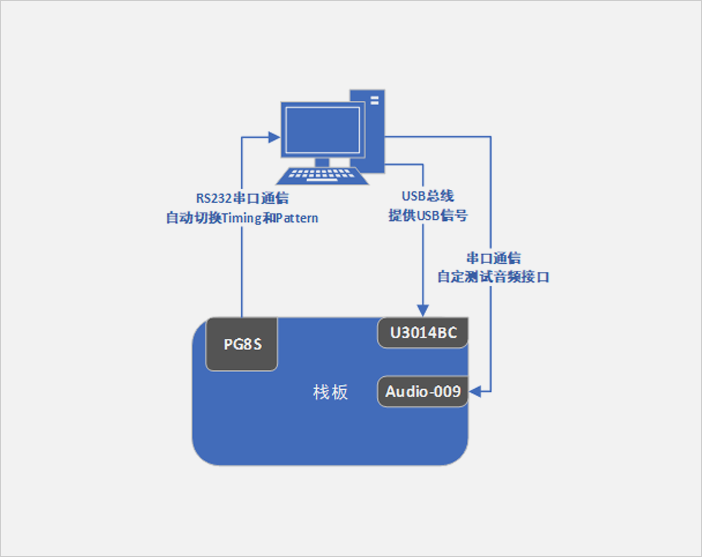

    自动测试 可跟随栈板流线实现完全自动化测试丨手动测试 可在产线固定工位测试视频接口功能




    配备三种高清视频接口,满足不同

    机种的测试需求

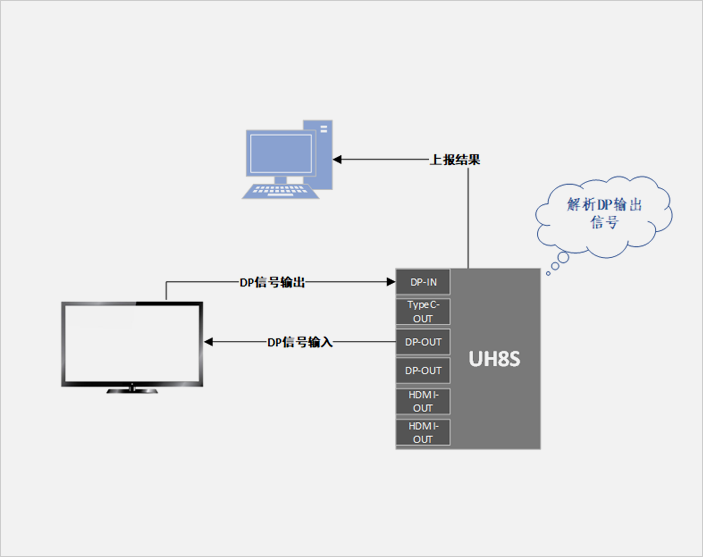

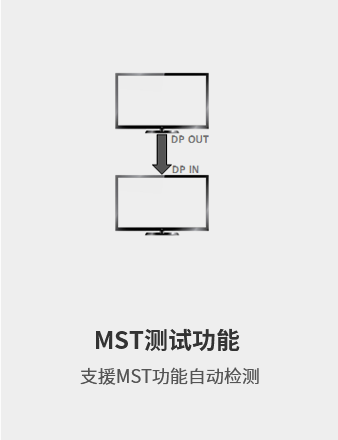

    MST (Multi-Stream Transport)测试功能

    通过DP-IN实现自动检测





  • 显示1新a.jpg显示1新b.jpg

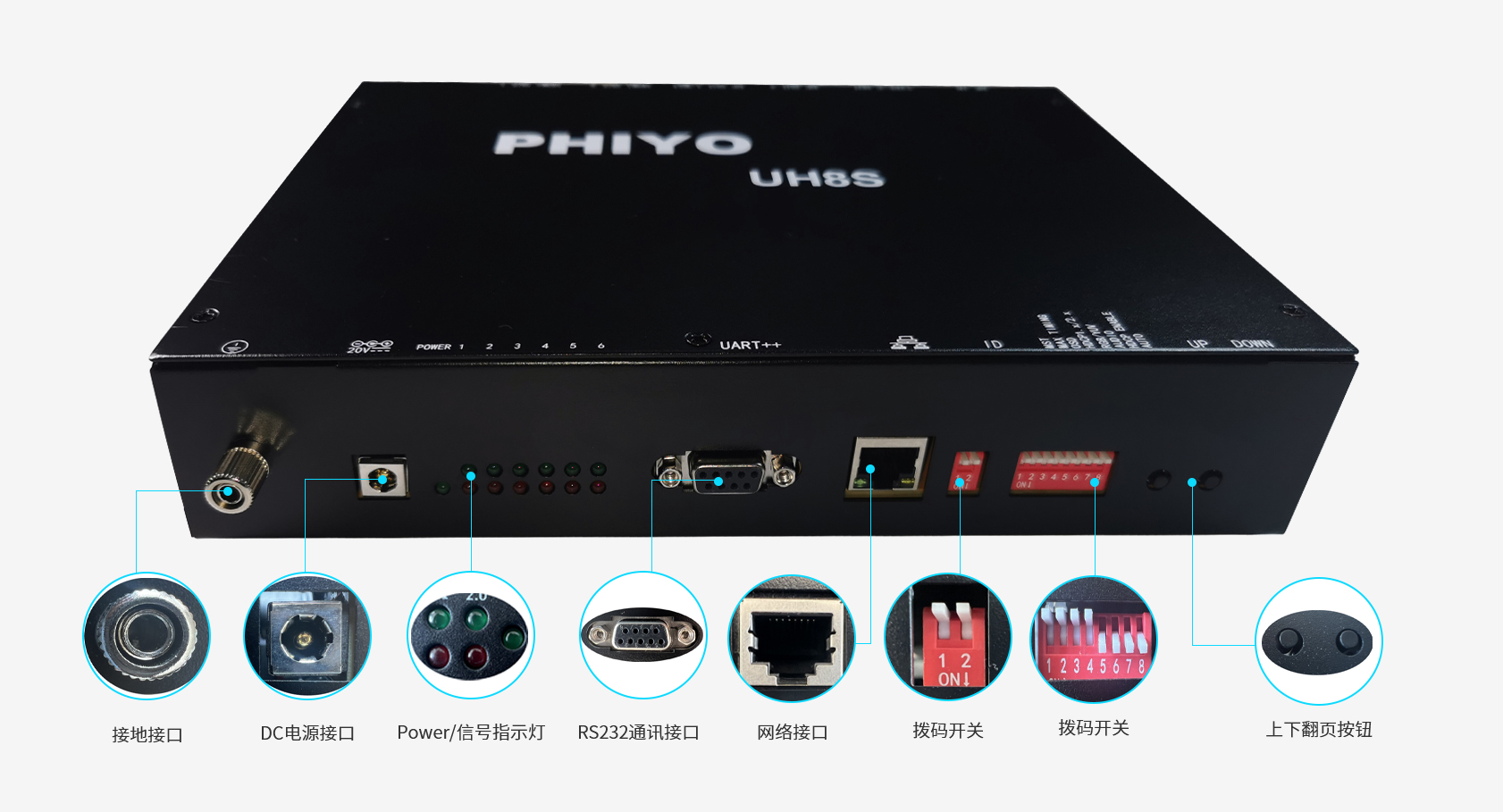

  • 产品名称:UH8S

    品牌:慧鱼(PHIYO)

    功耗:12W

    输入电压:12-24V

    输出分辨率:8K@60Hz、4K@240Hz(YUV420 输出格式),8K@30Hz、4K@120Hz (RGB888 格式输出)

    输出格式:RGB/YUV

    色深:24Bit

    Audio:左声道500Hz 右声道1000Hz

    HDMI:HDCP1.x&HDCP2.x

    DP:HDCP1.x&HDCP2.x


  • Q1:支持几种接口输出?

    支持Type-C,HDMI、DP三种物理接口输出。

    Q2:接口和接口数量是固定的吗?可以独立输出吗?

    一共5个输出接口,支持独立输出;每个接口对应一个输出小板,可以根据使用需要配置接口。

    Q3:我们测试时候会有很多特殊画面,可以支援吗?

    设备内置32幅画面,可以满足绝大多数测试,另外本机内置存储,支援任意添加目标画面。

    Q4:支持8K吗?

    支援多组分辨率刷新率,最高支持8K@60Hz、4K@240Hz(YUV420 输出格式),8K@30Hz、4K@120Hz (RGB888 输出格式)。

    Q5:我们正在架设自动化线体,你们的设备可以联机使用吗?

    设备支援单机、联机使用;联机使用时支持通过上位机指令调用设备输出不同的timing及pattern。

    Q6:联机使用时候怎么实现通讯?

    开放网口、RS232两种接口,与上位机实现交互。

    Q7:设备需要定期升级吗,怎么升级?

    我司会针对设备定期进行优化,更新的分位会放在官网上,通过网口可以直接实现分位升级。

    Q8:设备损坏维修方便吗?收不收费?

    我们的产品属于量产产品,质量可靠;所有产品除人为恶意损坏均保固一年,一年后售后费用视损坏情况而定。

    Q9:支持HDR、MST、HDCP、AUDIO吗?

    支援HDR、MST、AUDIO以及HDCP1.X/2.X。

    Q10:接口小板可靠性如何?

    质量可靠,不属于易耗易损件,使用周期较长。

    Q11:体积这么小怎么实现手动操作?

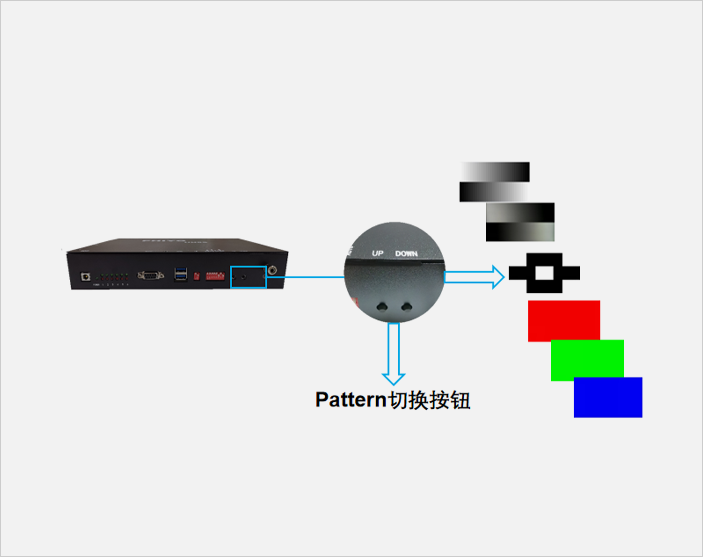

    改款产品主要是为自动化线体设计,可以通过盒子上的黑色按钮调节pattern和timing,如果需要手动操作,我们向您推荐我们的PG8S,可以用屏幕操作。
