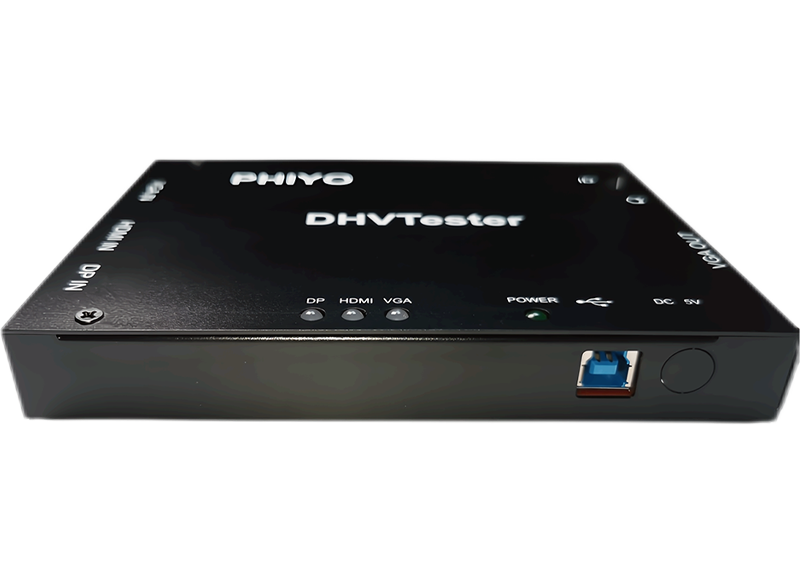

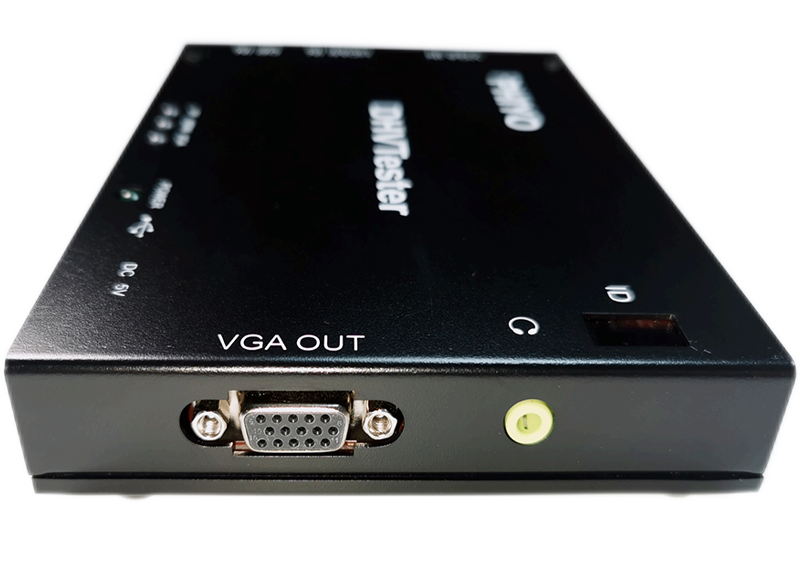

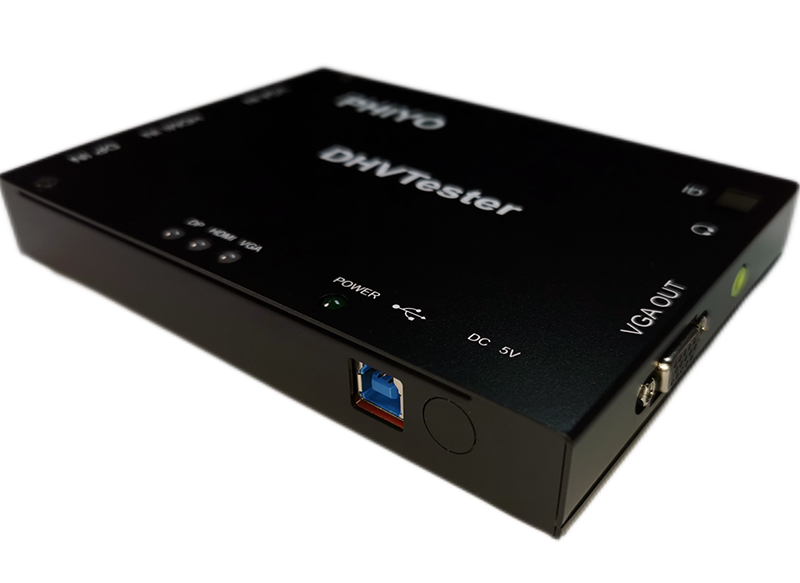

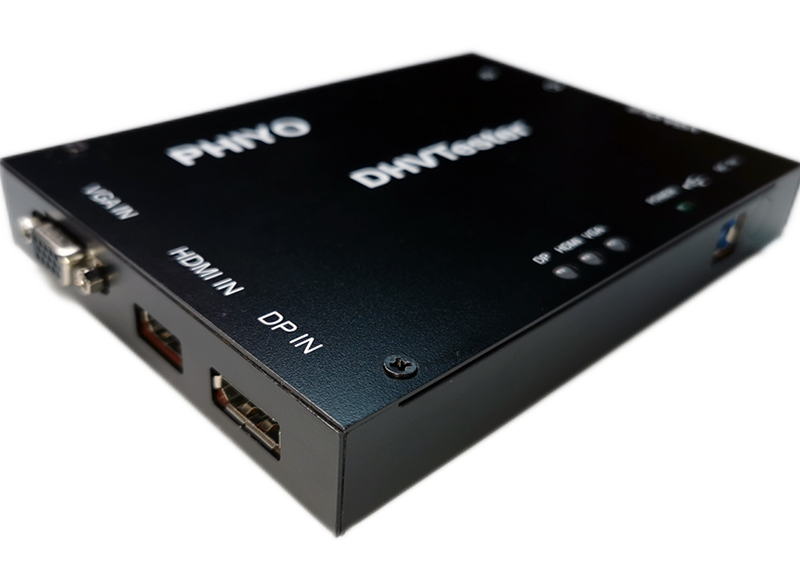

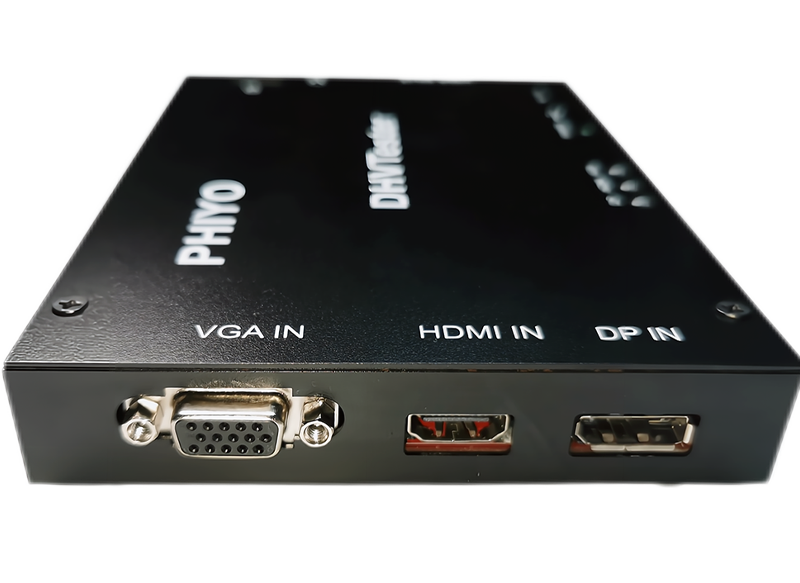

DHVT

接口类型:VGA/HDMI/DP


支持协议:DP1.2、HDMI1.4


开短路测试:支持


显示参数:4K@30HZ

产品详情

  • 描述
  • 显示
  • 规格
  • 用户手册
  • 常见问题
  • 固件

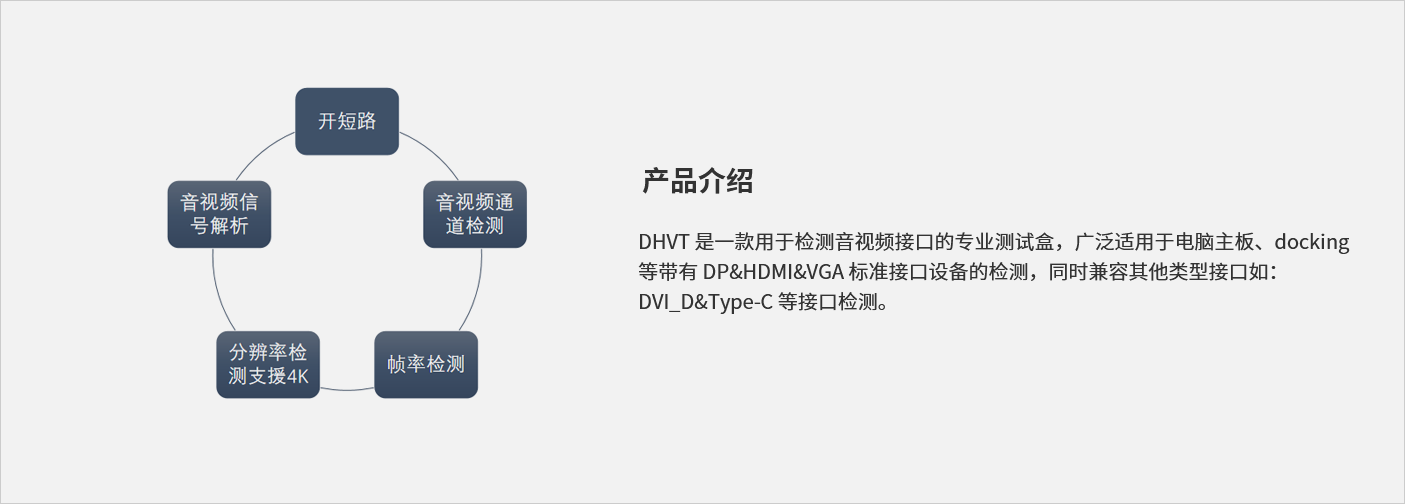

  • DHVT产品介绍




    产品特色


    ·  兼容Linux、Chrome、Windows 7/8/8.1/10,32/64bit操作系统

    ·  DP、HDMI都支持4K检测

    ·  支持视频信号PLL锁定状态、帧率、分辨率检测

    ·  所有接口都采用耐插拔设计,防静电、防短路保护

    ·  支持HDMI差分信号开短路检测,DP差分信号短路检测

    ·  图形化界面测试,详细记录测试结果信息


    应用领域

    DHVT适用于PC主板及整机、服务器主板及整机,DP&HDMI&VGA视频接口扩展坞等。







    工作原理示意图






    测试项目


    Test Item

    Support

    Test Item

    Support

    VGA Video R,G,B Signal

    DP 2K /4K Resolution

    VGA Vertical Sync Signal

    DP 2Lane /4Lane Signal

    V

    VGA Horizontal Sync Signal

    DP Hot Plug Open

    V

    HDMI TMDS Signal

    DP Lane_0~3 Signal

    V

    HDMI TMDS CLK Signal

    DP Audio Signal

    V

    HDMI 2K /4K Resolution

    HDMI&DP Data Channel Open/Short

    V


    实测对比


    测试方式

    实测

    DHVT测试

    HDMI

    外接HDMI接口的显示器

    一站测试HDMI、DP、VGA所有功能

    DP

    外接DP接口的显示器

    VGA

    外接VGA接口的显示器

    用时

    90s

    30s

    结果判断

    人为判断测试结果

    自动判定,产生测试记录

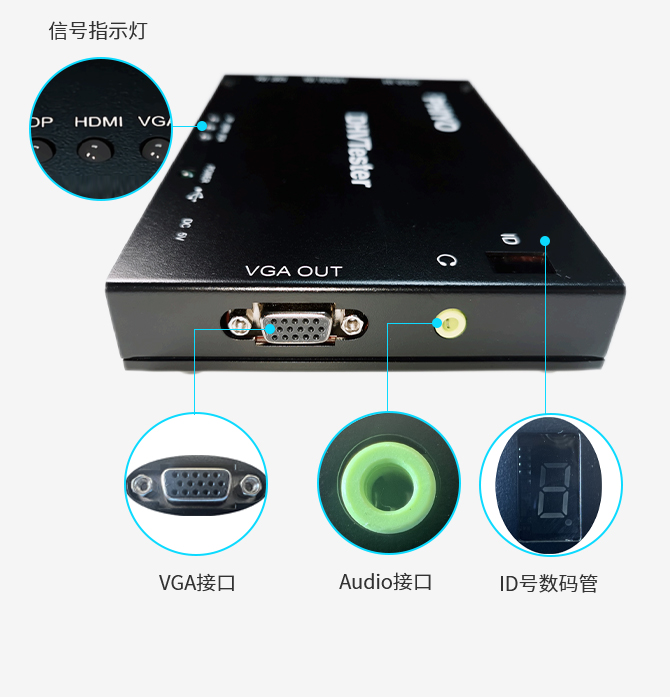

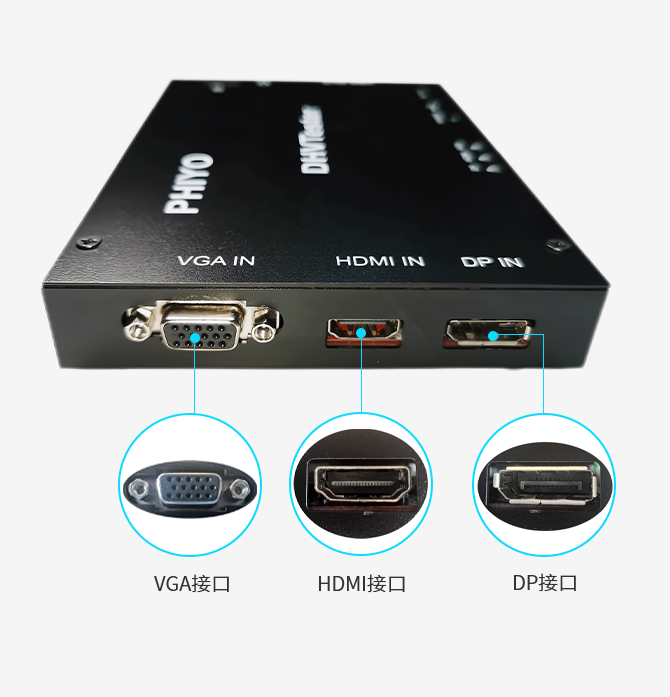

  • 显示a.jpg显示b.jpg


  • 产品名称

    DHVT

    硬件规格

    DPx2,HDMIx2

    DP 1.2,HDMI 1.4, 30Hz

    尺寸

    裸机尺寸:158mm*115mm*23mm

    重量

    395g

    兼容性

    支持操作系统

    windows10,windows 8.1,windows 8,windows7,Linux

    使用环境

    工作温度范围

    -10℃ ~ 60℃

    工作湿度范围

    10%~85%,不凝露

    储存湿度范围

    5%~95%,不凝露


  • Q1:这款视频接口测试仪的接口配置是什么?

    一个DP接口、一个HDMI接口、一个VGA接口

    Q2:支持的接口协议是什么?

    DP1.2、HDMI1.4

    Q3:支持的显示参数是多少?

    4K@30Hz

    Q4:如何测试?直接接入被测端口进行测试吗?测试结果如何显示?

    直接连接被测机台,被测机台内安装测试程序,通过测试程序去控制测试仪工作,测试程序显示并记录测试结果。

    Q5:接口测试仪相较传统实测的方式,有什么优点?

    灵活轻便、快速测试、准确判断、结果可追溯、低成本高产出、全面实现自动化。

    Q6:接口测试仪支持Windows操作系统,支持Linux吗?

    兼容Linux、Chrome、Windows7/8、8.1/10/11操作系统、统信UOS。

    Q7:接口测试仪有测试log记录吗?如何输出?

    快速准确的显示测试结果,产生详细测试log,可对接MES系统,可追溯记录。

    Q8:开始测试前,程序设定是否复杂?必须贵司专业人士进行设定和调试吗?

    图形化界面测试,配置程序更简化、清晰明了,零基础快速配置快速开始。

    Q9:贵司接口测试仪,硬件保固多久?软件需要定期升级吗?软件升级需要付费吗?

    硬件保固通常为一年。机种适配、测试稳定的情况下无需升级软件。我司客户享受软件终身免费升级的VIP权益。

    Q10:可以配合自动化公司,实现端口自动化测试吗?

    我司测试仪已配合多家自动化公司,实现了工厂端I/O接口自动化测试,测试稳定。

    Q11:贵司接口测试仪的测试原理是什么?

    测试程序发出命令,测试仪通过被测接口进行协商,内部芯片进行解析,在上位机软件上输出结果。

    Q12:贵司接口测试仪配套的线材是耗材吗?可以用通用的线材替换吗?

    由于测试盒配套的线材不停插拔,有一定的使用寿命。测试盒配套的线材是我司专门定制的,方便配合测试,不建议使用其他线材。
