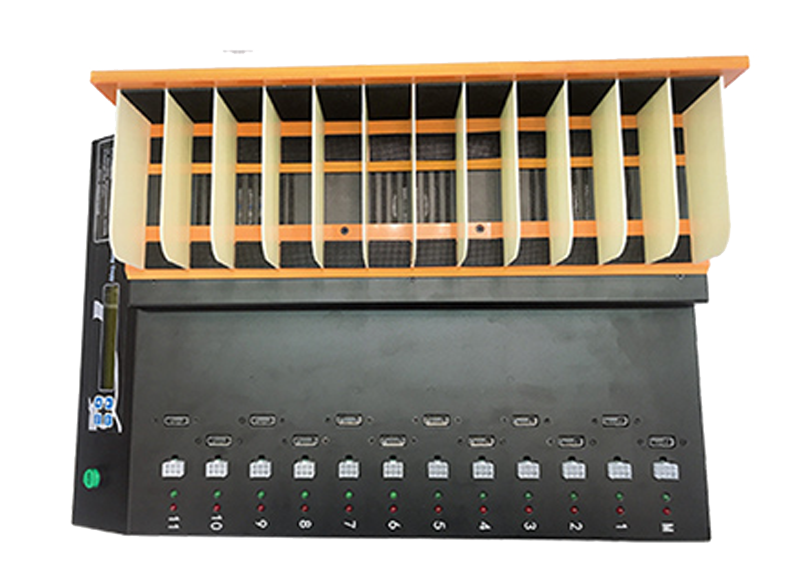

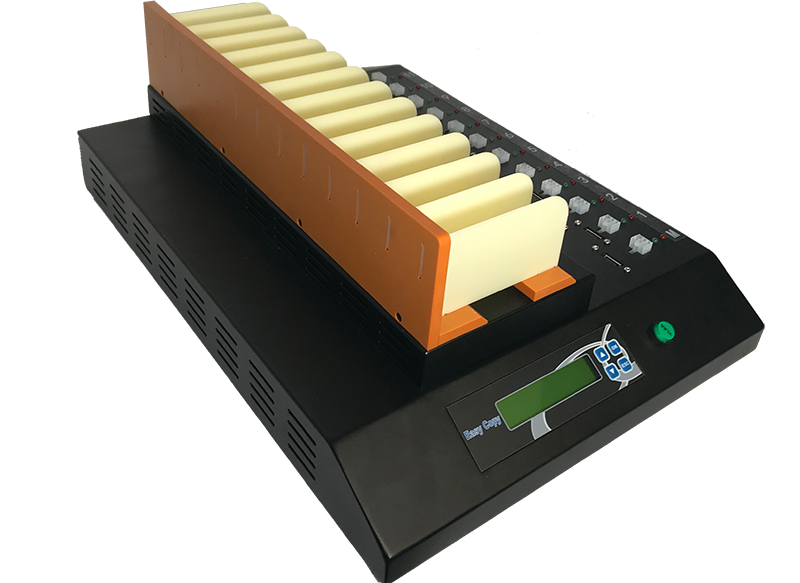

TA-111

接口数量:11


拷贝方式:同步


拷贝速度:SATA:600MB/S


接口类型:SATA

产品详情

  • 描述
  • 显示
  • 规格
  • 用户手册
  • 常见问题
  • 固件
  • TA-111F拷贝机,SATA&PCIe协议接口拷贝

    高速读写丨无限串接丨多种界面丨智能管理




    提供多种拷贝模式,应对客户差异化需求

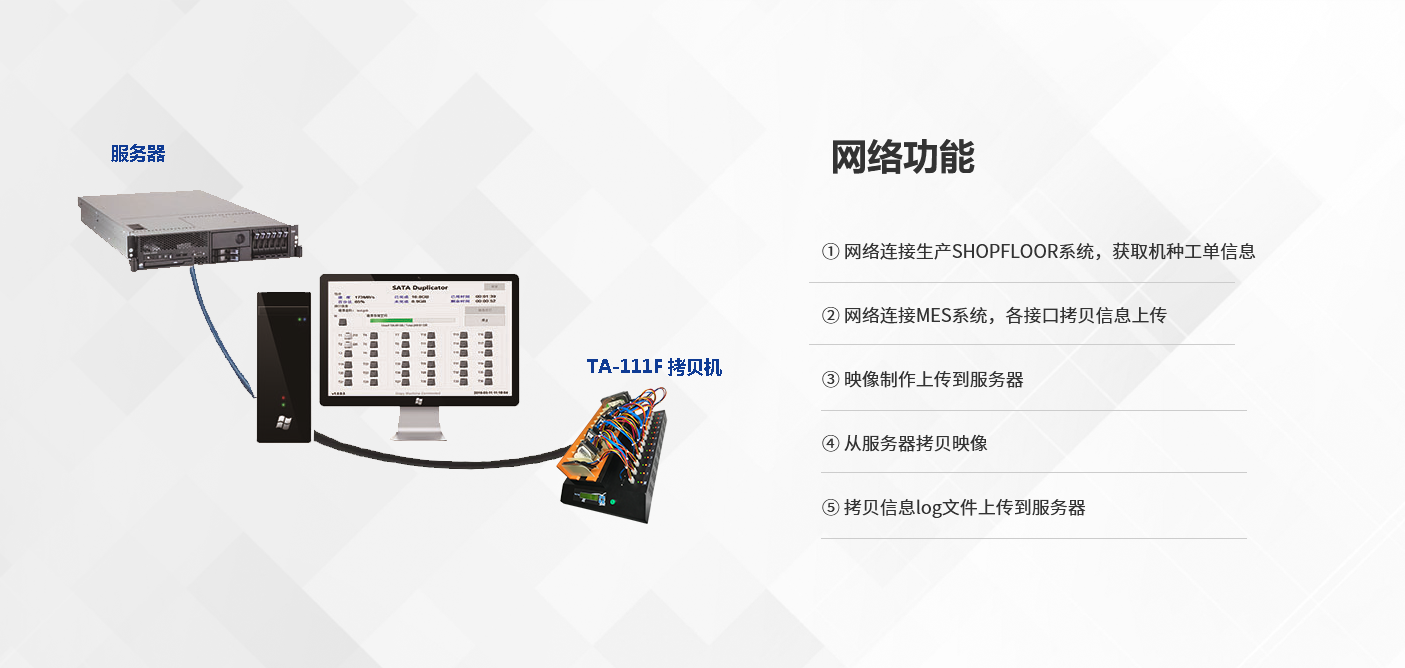

    可把母盘做成映像放到云端,对接客户管理系统匹配镜像,生成并上传过程日志,方便品质部门追朔

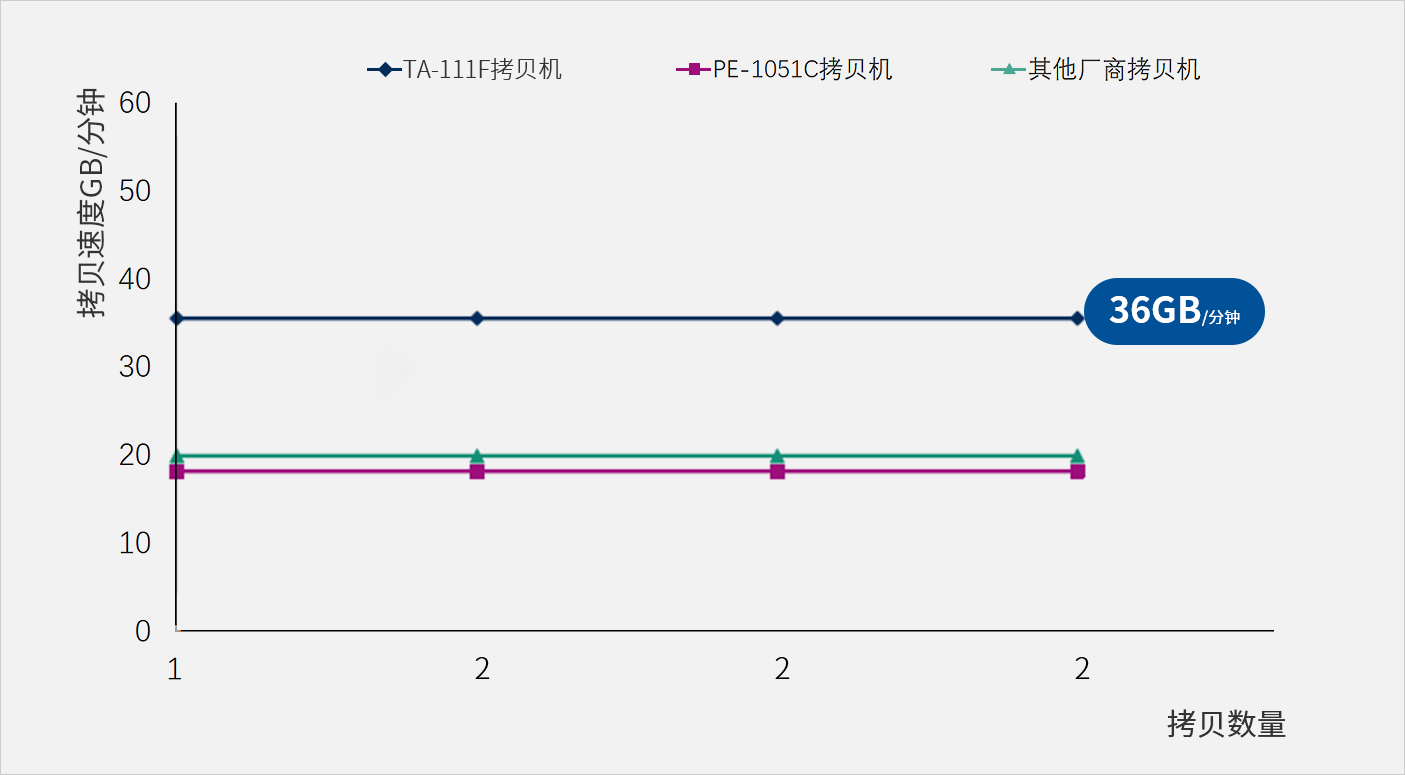

    拷贝速度每口速率高达36GB/分钟

    轻松完成复制。每个接口独立,互不影响。




    串接扩充

    拷贝机之间支持多台串接,共用一个母盘,产线可根据产能自由串接,串接机台最多50台。




    选配功能

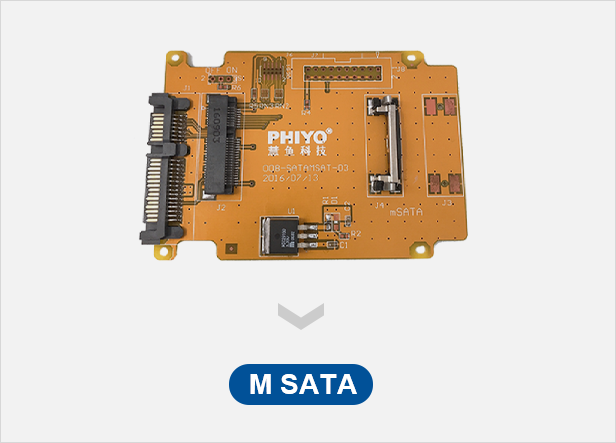

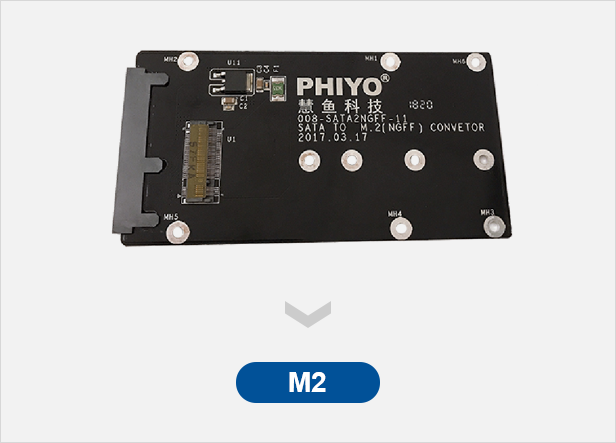

    支持SATA协议的M.2 SSD外,另可通过mSATA接口转板的复制(转接板为可选件)




    映像文件制作和拷贝

    为了保证母盘数据的完整,将母盘数据制作成映像文件,存储在服务器或本地,统一管理。

    根据产线工单调配不同的映像文件,完成数据复制。

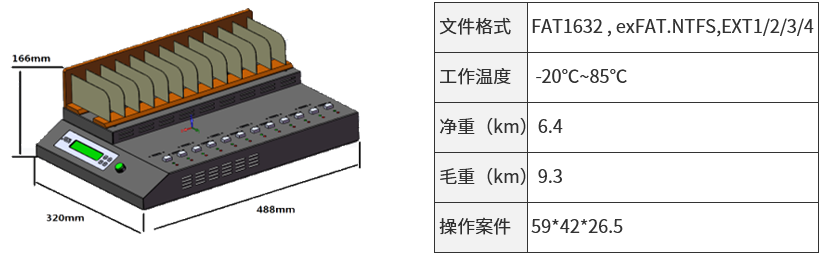

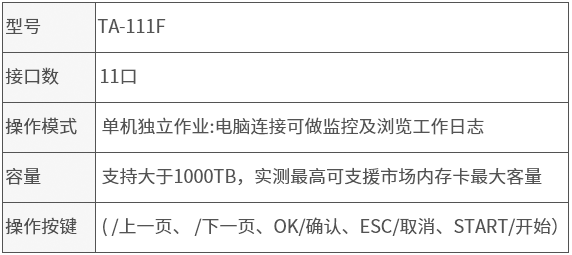

    规格尺寸









  • 显示.png






  • TA-111

    母盘

    子盘

    1SATA 插槽

    11SATA插槽

    缓存存储器

    2GB

    最大传输速度

    SATA:600MB/S

    操作模式

    电脑连接可做监控及浏览工作日志

    单机独立作业

    支持语言

    中文&英文

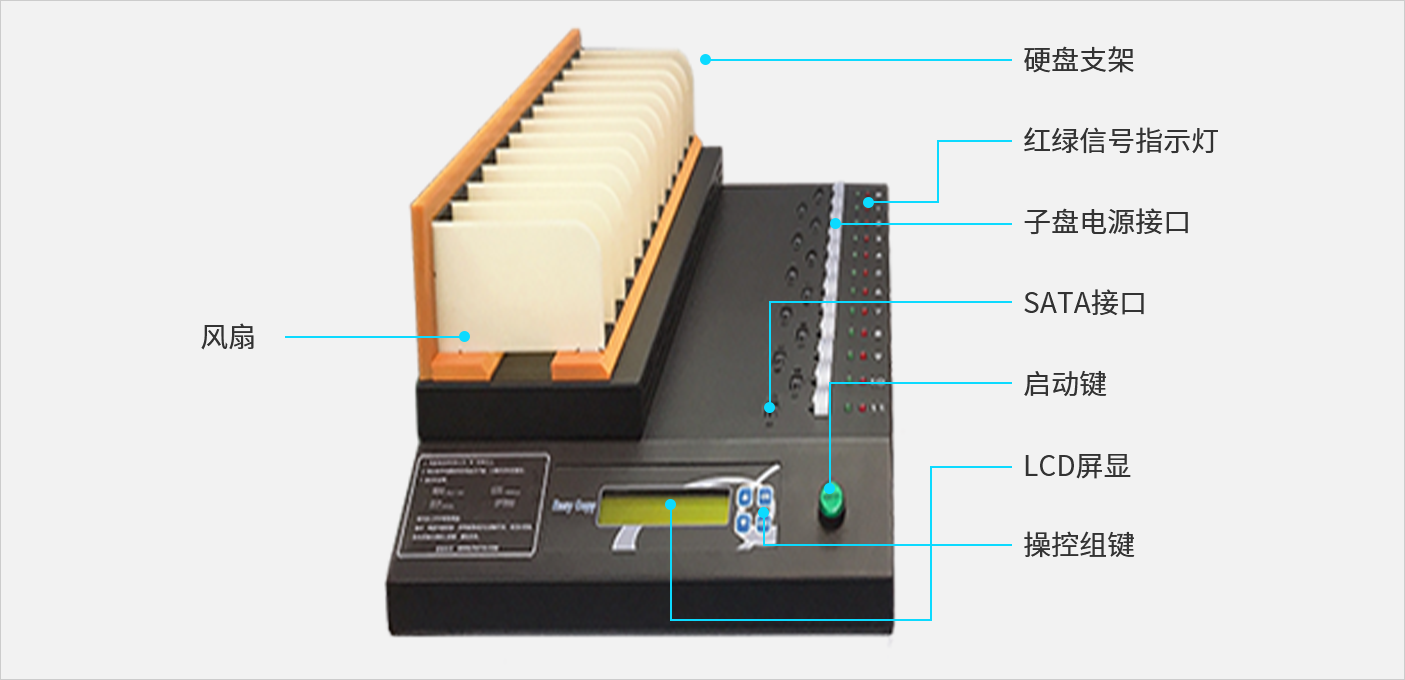

    显示

    单色液晶LCD显示

    LED显示状态

    端口红、绿LED显示

    按钮控制

    ▼,▲,ECS,OK,START

    拷贝功能

    快速拷贝,全盘拷贝,百分百复制

    比对功能

    母盘文件MD校验

    Bit to Bit比对母卡与子卡

    抹除功能

    快速抹除,全盘抹除,DoD抹除

    格式化功能

    FAT32

    电脑链接

    实时电脑监控,工作记录保存

    支持格式

    FAT12/16/21/32/64, exFAT, NTFS,HFS,HPFS,EXT1/2/3/4,

    XFS,GPT,LVM,UFS,HPA,DCO

    文件系统

    Dos

    Microsoft  WIN8, WIN7 ,Win Vista,

    Windows 2000/98/95

    Linux Ubuntu, Fedora, Red Hat Mac OS 10.x

    输入电源

    60W,110~250V/AC

    体积

    488mm*320mm*166mm

    重量

    8.3KG

    工作环境

    -20°C ~ 85°C

    湿度:20%~85%,不凝露


  • Q1:新一代NV系列拷贝机和上一代NV系列拷贝机有哪些差异?

    1.新一代NV系列拷贝机包括NV-05SA、NV-10SA、NV-20SA三款机型
    2.老款NV系列拷贝机包括NV-05M、NV-10SA、NV-20M三款机型
    3.新一代NV系列拷贝机新增了异步拷贝功能、竖插接口

    Q2:竖插接口寿命如何?

    竖插接口采用人工力学设计,最大支持1W次插拔.

    Q3:拷贝速度是多少?

    NV系列拷贝机拷贝速度可达到800M/S

    Q4:能不能支援大容量的SSD拷贝?

    可以

    Q5:可以拷贝IDE HDD?

    可以.
    NV-10SA拷贝机支持

    Q6:能不能支援U2接口的HDD拷贝?

    可以.
    带SATA接口的机型均支持U2接口的HDD拷贝.

    Q7:母盘与子盘容量大小不一样,是否可以拷贝?

    可以.
    拷贝机会先分析母盘资料是否超过子盘范围,如果没有, 则即使子盘容量小于母盘,一样可以进行拷贝.
    如果是全盘拷贝,拷贝机并不事先分析资料,所以,您要限定子盘必须大于母盘.

    Q8:用快速拷贝做出来的硬盘是否跟母盘也完全一致?

    是的.
    拷贝机可以完全完整复制.即使是快速资料拷贝,也会先分析母盘.然后将整颗母盘的内容或系统完整复制.

    Q9:为何会拷贝失败?

    1.先确认是否母盘的资料容量超过子盘的全部容量.如果是,务必确保子盘容量必须要大于母盘容量,至少1MB以上.
    2.拷贝过程中显示失败,请注意子盘或母盘的质量是否有坏块,当拷贝过程中,遇到坏块,拷贝就会失败.
    3.如果1、2均无异常,可联系我们技术人员协助处理

    Q10:为何拷贝速度很慢?

    拷贝速度除了受机器本身影响之外,也取决于硬盘本身的读写速度.需进行进一步排查:
      a.可以用硬盘检查工具检测硬盘读写速度是否有异常.
      b.确认是否所有子盘速度都慢,或是固定几个子盘变慢? 如果不是全部变慢,请检查比较慢的那几个硬盘及插槽,是否插槽已经损耗需要更新?

    Q11:如何确保硬盘资料拷贝成功?

    拷贝机除了拷贝功能之外、还有资料比对功能.系统可开启比对功能,拷贝结束后系统会自动进行母盘和子盘的数据比对.确保数据拷贝无丢失、损坏.

    Q12: 最多可以支持多少台拷贝机进行串接同时拷贝?

    确保拷贝机的拷贝速度和效率,建议最多串接50台(1000口)

    Q13: 快速拷贝和全区拷贝的差别?

    快速拷贝 : 只拷贝系统支援的格式资料区,避开空白区域,因此可以大幅减少拷贝时间,以提升拷贝效率。选择快速拷贝时,拷贝机会先分析进行资料分析。若发现实际目标卡无法容纳所有母源资料,拷贝机会直接亮红灯。
    完全拷贝 : 不论任何格式,档案大小,拷贝机都不进行分析,直接进行轨对轨的拷贝,所花费的拷贝时间较久。

    Q14: 为何我插入卡片,按拷贝键后,马上亮红灯?

    请检查您的母源资料是否大于子源,或是母源资料位置已超出子源空间。
    如果您拷贝NTFS 格式,请确认您的母源Flash容量一定要小于子源的容量。
    请将您的母源放在PC上,看是否可以正常读取。
    如果您是拷贝SD卡,请确认是否将SD卡锁住了。
