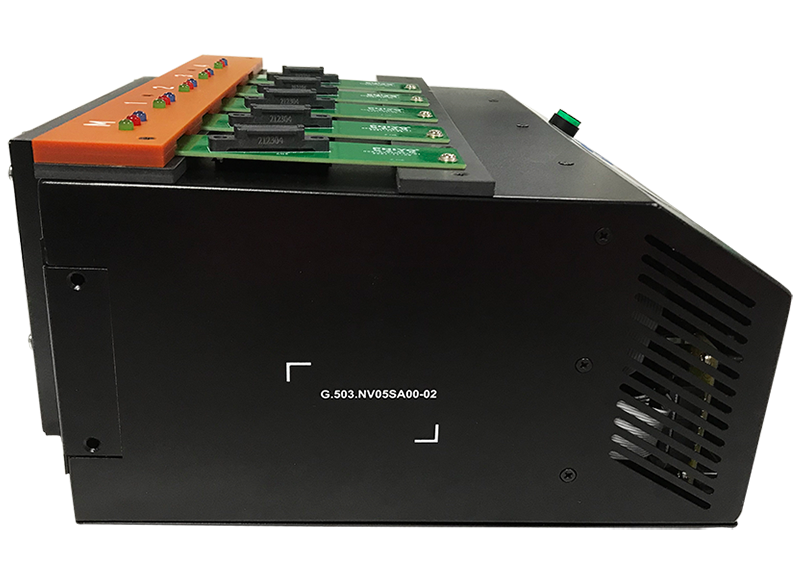

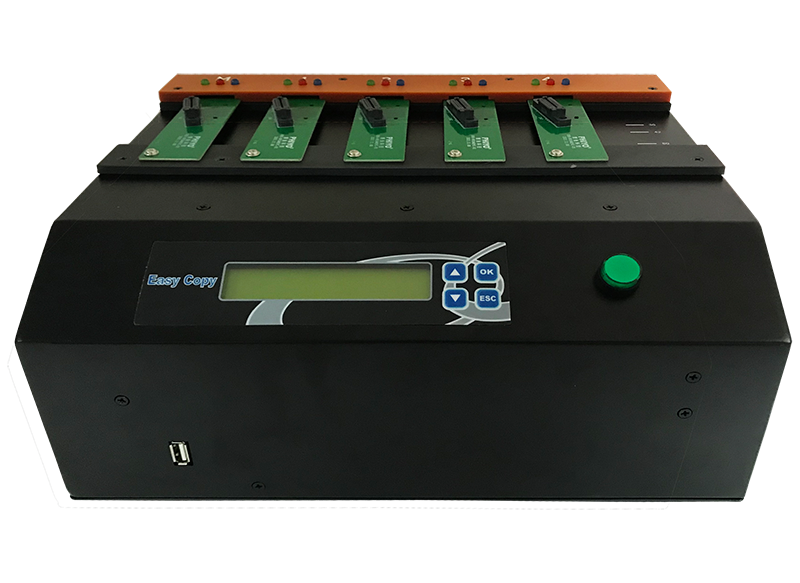

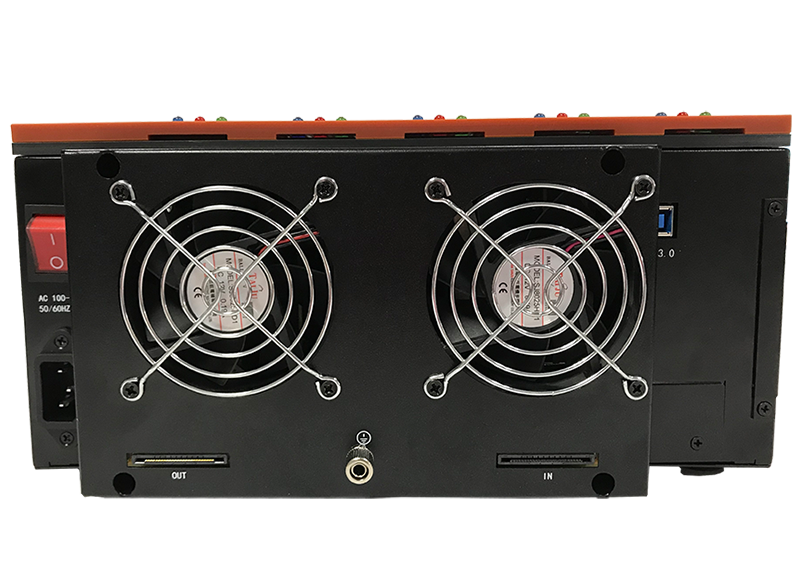

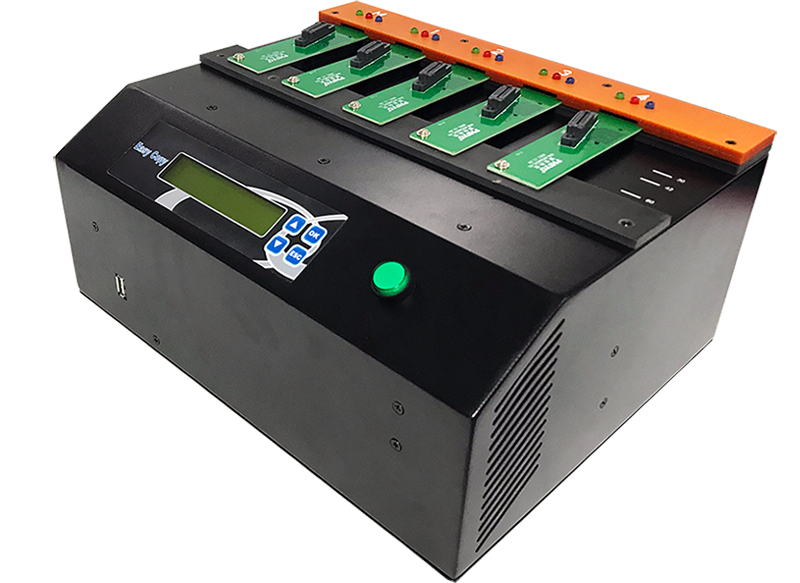

NV-05SA

接口数量:5口


拷贝方式:异步&同步


拷贝速度:800MB/S


接口类型:M.2(NVMe+SATA)

产品详情

  • 描述
  • 显示
  • 规格
  • 用户手册
  • 常见问题
  • 固件

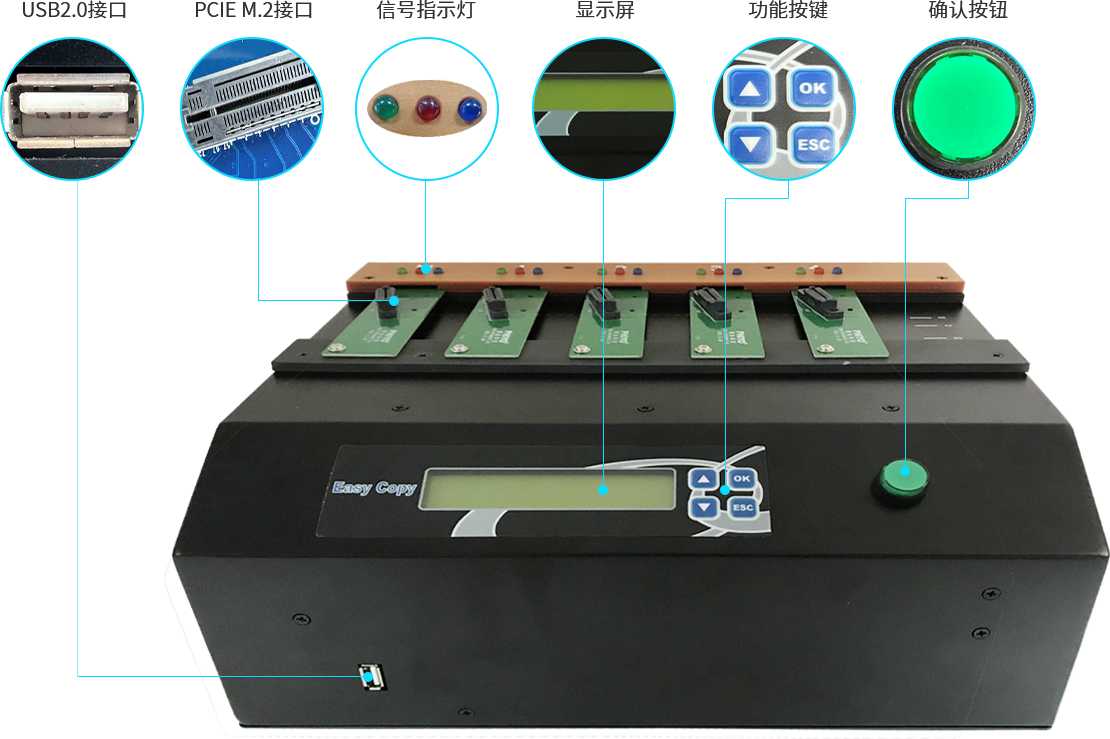

  • 人体力学“竖插”方式、异步拷贝、智能防呆拷贝

    SATA&NVMe | M.2双协议拷贝机








    1.25秒拷贝1G疾速不等待

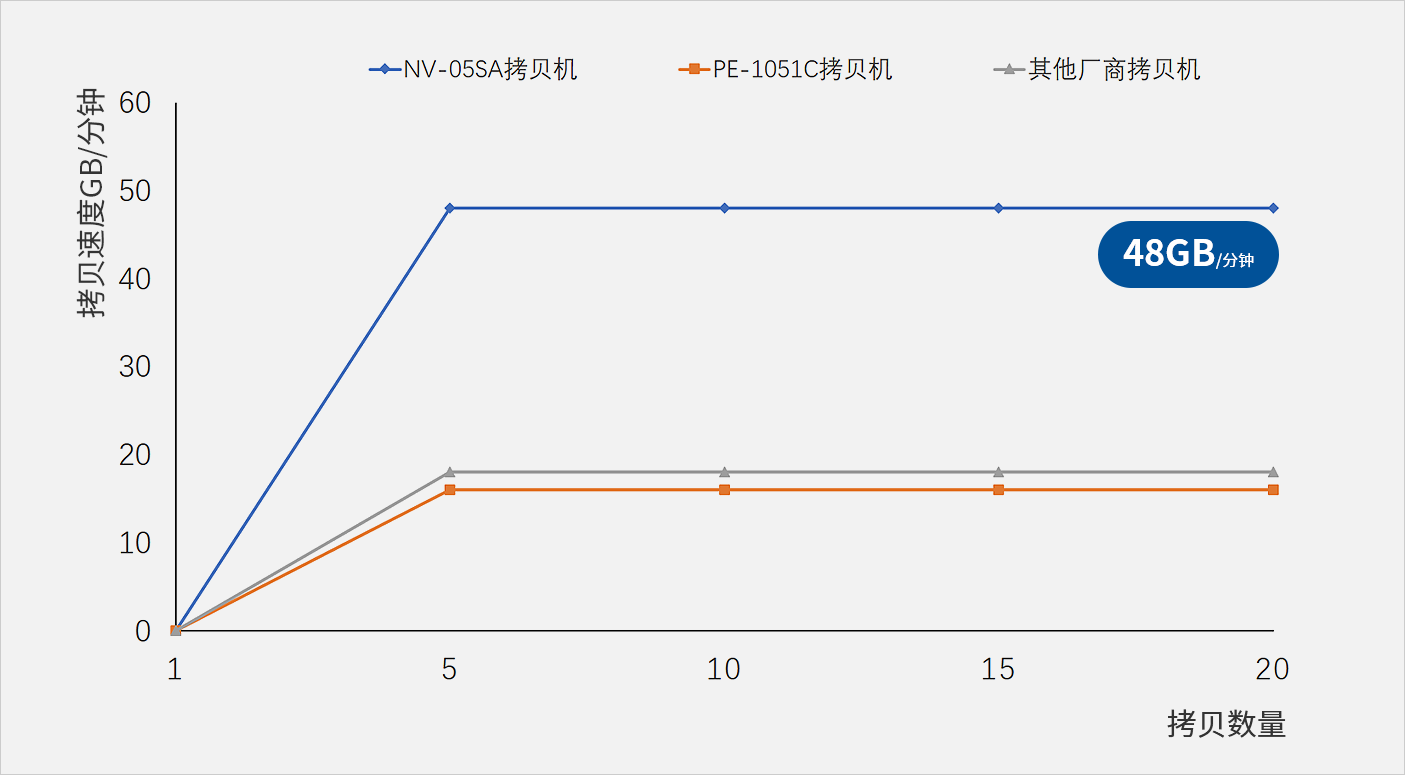

    采用PCIe 2.0 x4和SATA 6Gbps双协议接口设计,实测速率高达48GB/分钟,大数据轻松秒拷贝





    映像文件制作和拷贝

    不同机种制作成映像文件上传至服务器保存,根据工单智能获取对应的映像文件进行拷贝











    异步拷贝 CTO/BTO自由切换

    即插即拷 无需等待

    不同机种制作成映像文件上传至服务器保存,根据工单智能获取对应的映像文件进行拷贝








  • 显示.png

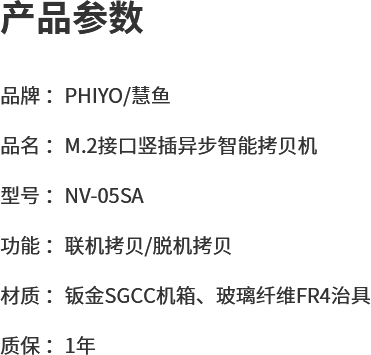

  • 型号

    NV-05SA

    拷贝端口数

    5

    一般规格

    支持最大拷贝速度

    NVMe:800MB/S; SATA:600MB/S

    支持的文件格式

    快速拷贝:FAT12/16/32/64, exFAT, NTFS,HFS,HPFS,EXT1/2/3/4,

    XFS,LVM,UFS,HPA,DCO

    操作模式

    网络模式

    支持语言

    中文,英文

    LED显示状态

    Red(FAIL),Green(PASS),Blue(INDICATE)

    内置存储

    Master:256G SSD M.2(SATA)

    Slave:256G SSD M.2(SATA)

    基本功能

    拷贝功能

    多MBR拷贝

    镜像拷贝(copy from image)

    进阶功能

    比对功能

    支持CRC32,MD5,CHECKSUM32校验

    系统升级

    连机在线升级

    镜像同步删除

    支持自动同步/删除镜像

    兼容性

    工作记录保存

    支持本地保存,网络保存(可定制程序接入工厂MES系统)

    支持的操作系统

    Windows 全系列,Lunix全系列,Mac OS,DOS

    直接兼容的SSD

    SATA接口SSD,M.2接口PCI-E&SATA的SSD

    支持MBR,GPT

    YES

    尺寸

    整机尺寸:310mm*280mm*150mm

    输入电源

    600W,12V/DC

    输出电源

    DC +3.3V,+5V,+12V

    自动断电控制

    支持

    工作温度范围

    -20°C ~ 85°C

    工作湿度范围

    20%~85%,不凝露

    储存湿度范围

    5%~95%,不凝露


  • Q1:新一代NV系列拷贝机和上一代NV系列拷贝机有哪些差异?

    1.新一代NV系列拷贝机包括NV-05SA、NV-10SA、NV-20SA三款机型
    2.老款NV系列拷贝机包括NV-05M、NV-10SA、NV-20M三款机型
    3.新一代NV系列拷贝机新增了异步拷贝功能、竖插接口

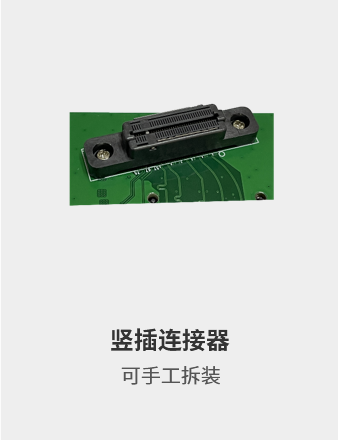

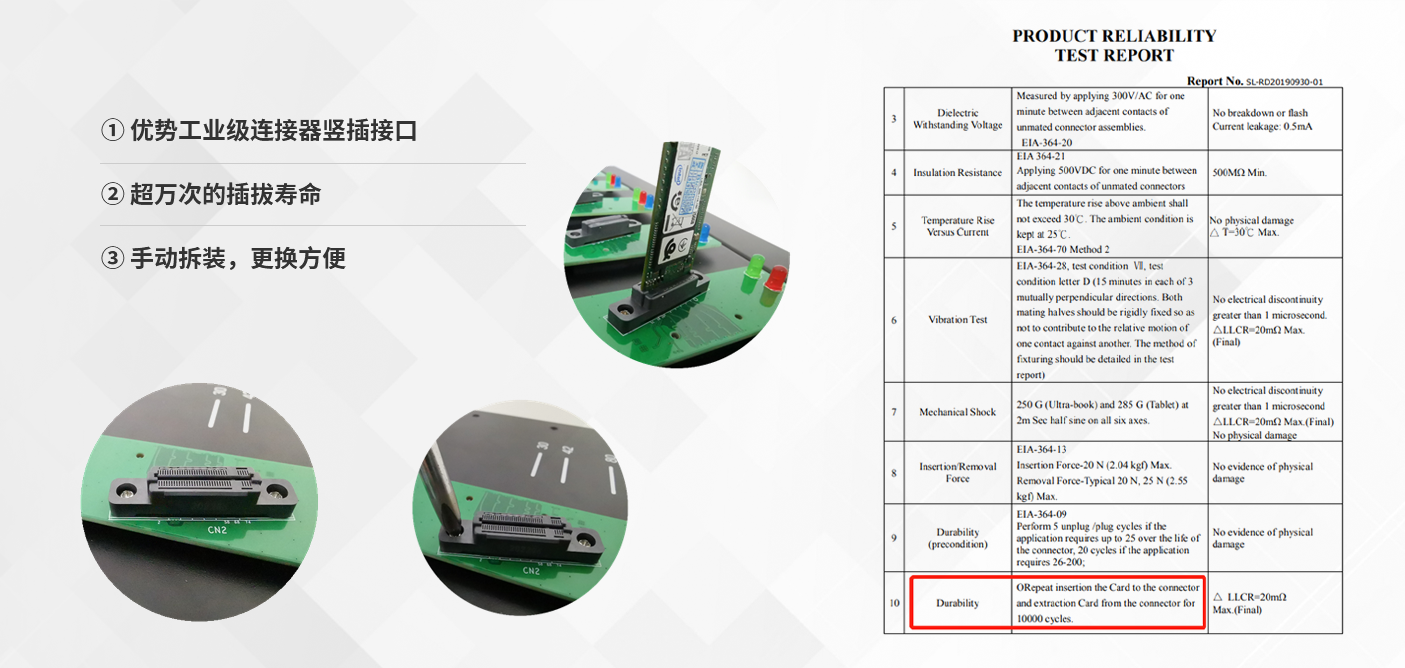

    Q2:竖插接口寿命如何?

    竖插接口采用人工力学设计,最大支持1W次插拔.

    Q3:拷贝速度是多少?

    NV系列拷贝机拷贝速度可达到800M/S

    Q4:能不能支援大容量的SSD拷贝?

    可以

    Q5:可以拷贝IDE HDD?

    可以.
    NV-10SA拷贝机支持

    Q6:能不能支援U2接口的HDD拷贝?

    可以.
    带SATA接口的机型均支持U2接口的HDD拷贝.

    Q7:母盘与子盘容量大小不一样,是否可以拷贝?

    可以.
    拷贝机会先分析母盘资料是否超过子盘范围,如果没有, 则即使子盘容量小于母盘,一样可以进行拷贝.
    如果是全盘拷贝,拷贝机并不事先分析资料,所以,您要限定子盘必须大于母盘.

    Q8:用快速拷贝做出来的硬盘是否跟母盘也完全一致?

    是的.
    拷贝机可以完全完整复制.即使是快速资料拷贝,也会先分析母盘.然后将整颗母盘的内容或系统完整复制.

    Q9:为何会拷贝失败?

    1.先确认是否母盘的资料容量超过子盘的全部容量.如果是,务必确保子盘容量必须要大于母盘容量,至少1MB以上.
    2.拷贝过程中显示失败,请注意子盘或母盘的质量是否有坏块,当拷贝过程中,遇到坏块,拷贝就会失败.
    3.如果1、2均无异常,可联系我们技术人员协助处理

    Q10:为何拷贝速度很慢?

    拷贝速度除了受机器本身影响之外,也取决于硬盘本身的读写速度.需进行进一步排查:
      a.可以用硬盘检查工具检测硬盘读写速度是否有异常.
      b.确认是否所有子盘速度都慢,或是固定几个子盘变慢? 如果不是全部变慢,请检查比较慢的那几个硬盘及插槽,是否插槽已经损耗需要更新?

    Q11:如何确保硬盘资料拷贝成功?

    拷贝机除了拷贝功能之外、还有资料比对功能.系统可开启比对功能,拷贝结束后系统会自动进行母盘和子盘的数据比对.确保数据拷贝无丢失、损坏.

    Q12: 最多可以支持多少台拷贝机进行串接同时拷贝?

    确保拷贝机的拷贝速度和效率,建议最多串接50台(1000口)

    Q13: 快速拷贝和全区拷贝的差别?

    快速拷贝 : 只拷贝系统支援的格式资料区,避开空白区域,因此可以大幅减少拷贝时间,以提升拷贝效率。选择快速拷贝时,拷贝机会先分析进行资料分析。若发现实际目标卡无法容纳所有母源资料,拷贝机会直接亮红灯。
    完全拷贝 : 不论任何格式,档案大小,拷贝机都不进行分析,直接进行轨对轨的拷贝,所花费的拷贝时间较久。

    Q14: 为何我插入卡片,按拷贝键后,马上亮红灯?

    请检查您的母源资料是否大于子源,或是母源资料位置已超出子源空间。
    如果您拷贝NTFS 格式,请确认您的母源Flash容量一定要小于子源的容量。
    请将您的母源放在PC上,看是否可以正常读取。
    如果您是拷贝SD卡,请确认是否将SD卡锁住了。
